Auto CAD 2010之尺寸约束
尺寸约束：动态尺寸，尺寸可以驱动图元，尺寸随关系式更新变化
操作方法
- 01

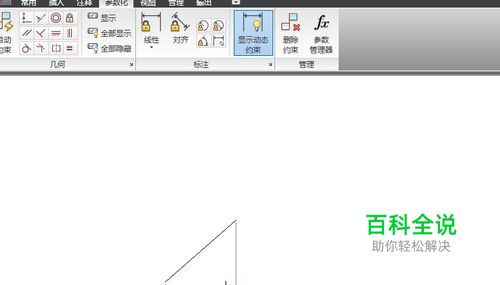

打开CAD，新建一个图纸，点击参数化；如图尺寸约束包括线性、对齐、半径、直径、角度和转换。
- 02
注释里的标注无法改变线段本身的长短，二尺寸约束可以，尺寸约束可以驱动图元
- 03

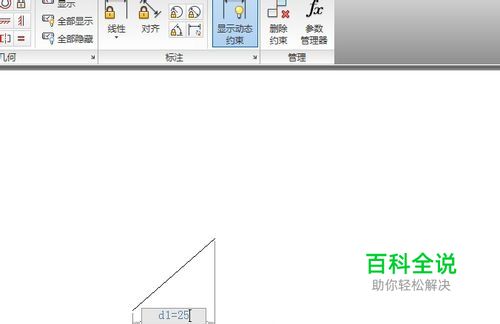

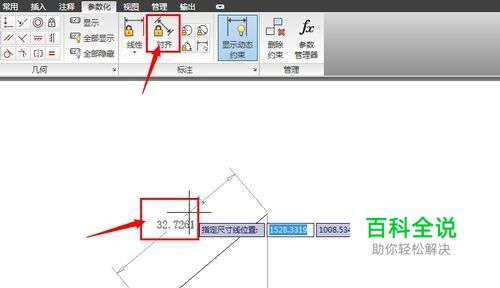

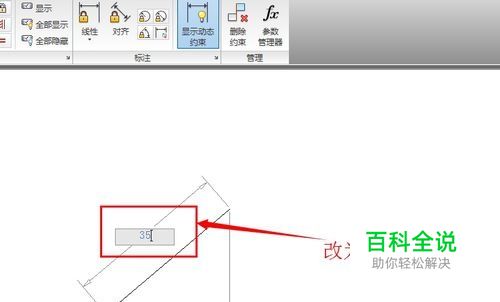

点选对齐标注，第一张图可以看到其长度为32.7，我们将它改为35.
- 04

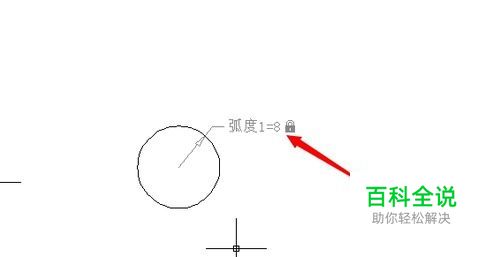

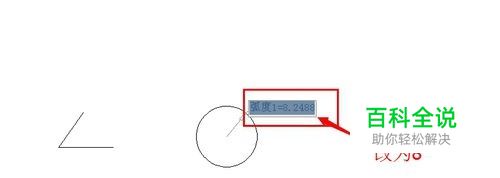

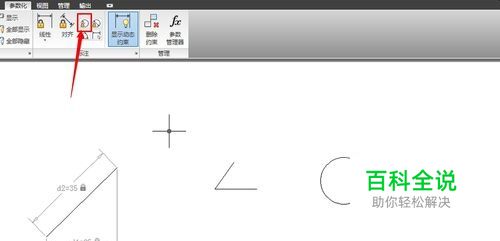

接下来，点选半径约束，作用于圆上
- 05

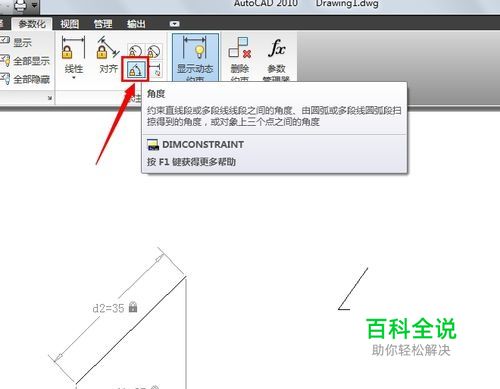

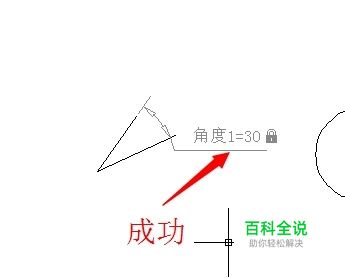

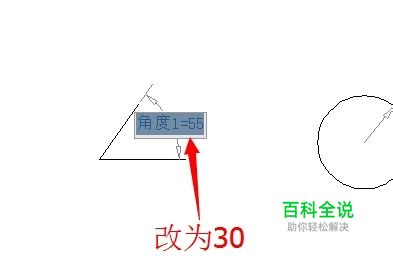

然后我们试一下角度标注
- 06

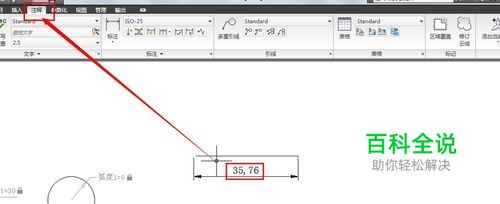

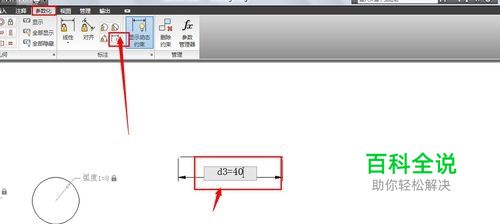

转换：可以将注释尺寸转换为动态尺寸
- 07
尺寸约束所标注的图纸在打印中不会被显示出来
- 08

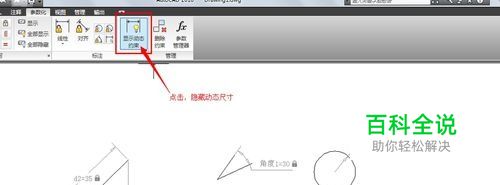

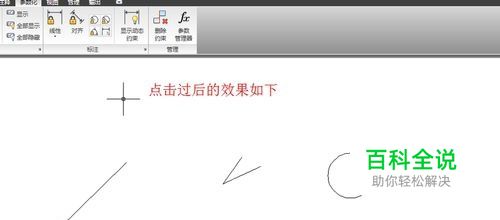

我们还可以隐藏动态尺寸，如图点击：显示动态约束
- 09
尺寸约束介绍完了。 祝大家工作顺利，学习进步！
