CAD,钣金里一个门板的展开八字角的画法

CAD画图当中用到钣金专业的八字角的展开画法

操作方法

  • 01

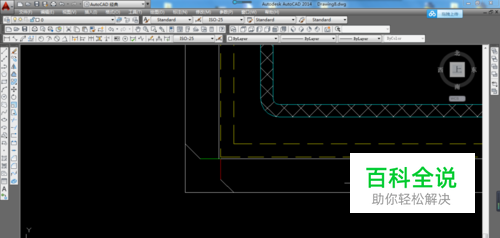

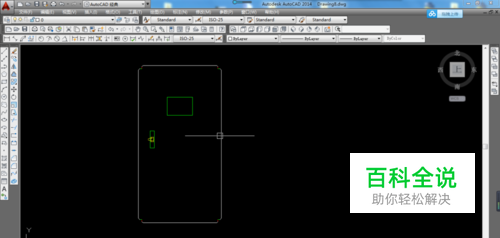

    常用CAD画钣金件的窍门,门板折边12-20周圈

  • 02

    根据板厚,扣除系数后画展开边

  • 03

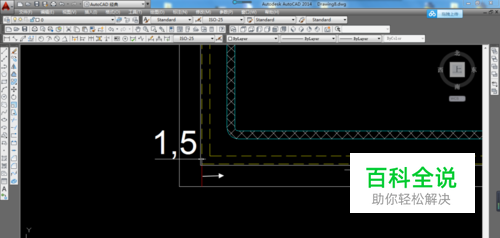

    料厚的避让,划线移动

  • 04

    画辅助线

  • 05

    修剪没有的辅助线

  • 06

    镜像四角一样后完成
