UG10.0在工程图中创建中心线

UG10.0在工程图中创建中心线

操作方法

  • 01

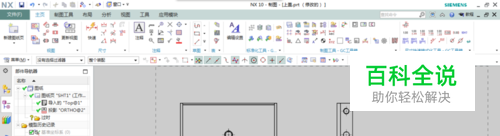

    打开UG,点击应用模块,进入工程制图环境。

  • 02

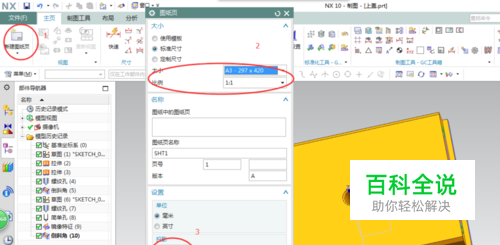

    点击新建图纸页,在弹出的对话框中设置图纸大小和比例,单位选择毫米,投影选择第一视角投影,点击确定

  • 03

    根据视图创建向导建立所需要的视图。通过菜单栏插入->中心线->2D中心线或者注释组中心线下拉菜单选择2D中心线。

  • 04

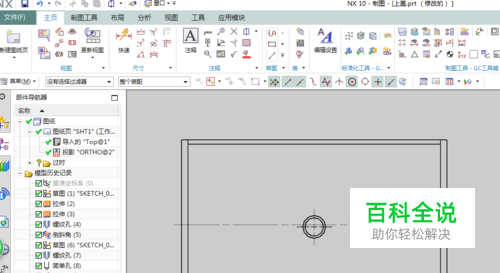

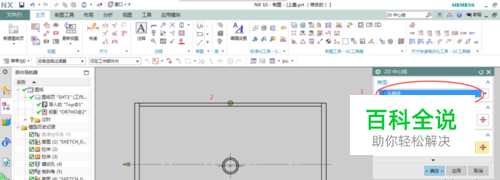

    在弹出的2D中心线对话框中 类型选择从曲线,第一侧和第二侧选择相应两边,点击确定,则这两边之间的中心线就建立完成了。
