网线水晶头接法 详细
成品网线的好处不必多讲，但如果长度很长，需要穿墙，走线管，那就不那么好用了，怎么办？那就自己动手，丰衣足食吧？自已动手做一根网线吧！网线水晶头的接法也很简单，只要掌握了线序，压紧水晶头，注意其他细节也很简单。下面就最常用的直通线，两头都是568B，适用于电脑连接路由器，电脑连接交换机，路由器等举例。
操作方法
- 01

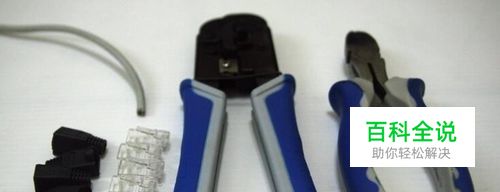

首先将网线穿过保护套
- 02

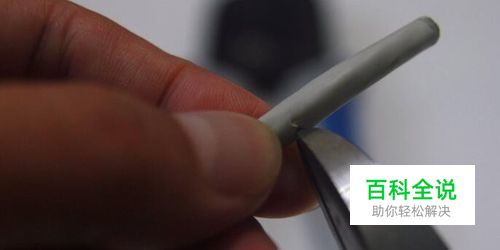

然后用斜口钳在大约留三公分长度的部分用前端部分慢慢将外皮给剪断一圈。
- 03
剥好后，检视一下线有没有断，或伤到内线，若有得全剪断再重头来一次。
- 04

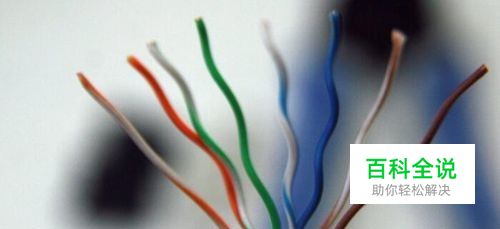

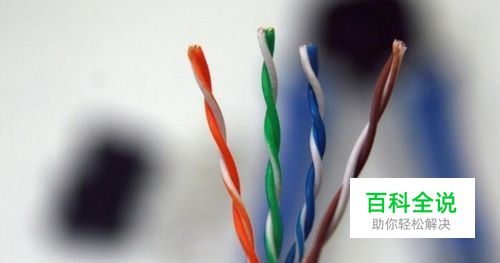

可以看到线分四对，分别为橙白＋橙，绿白＋绿，蓝白＋蓝，棕白＋棕四对对绞，先依序将这四对对绞线依序分开
- 05

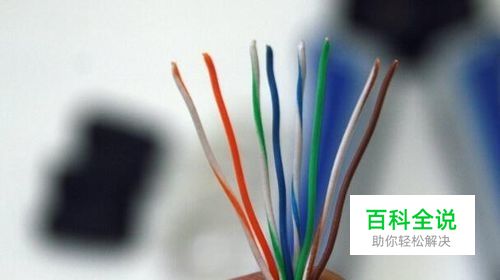

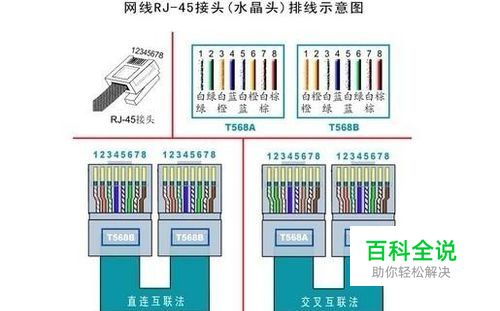

最重要：接着将每条线给整直，整直时顺便将绿线与蓝线对调位置（4根，6根对调)由左到右依次为橙白、橙、绿白、蓝、蓝白、绿，棕白、棕。
- 06

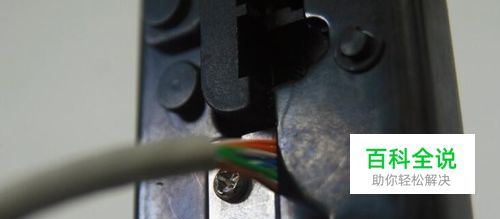

将整平的线，线序不要乱（橙白、橙、绿白、蓝、蓝白、绿，棕白、棕）放入压线钳内，将线剪齐剪短，剩大约1.3公分（2-3厘米）即可。
- 07

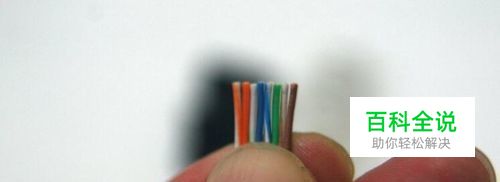

用大拇指固定好线的排序不要乱，拿出新的水晶头插进去。
- 08

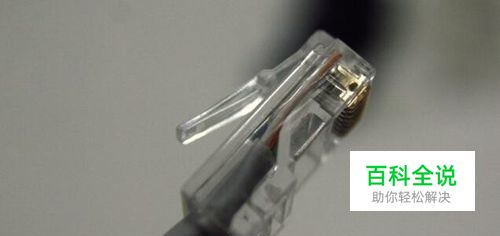

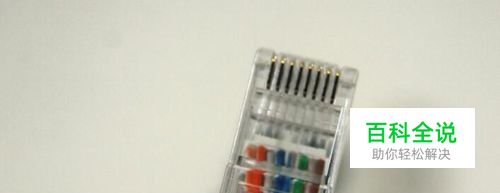

注意固定弹片向外，另一面向自己，将线给插进去网路接头内，一样注意由左到右的颜色排列位置且每条线都有插进所该插进的位置
- 09

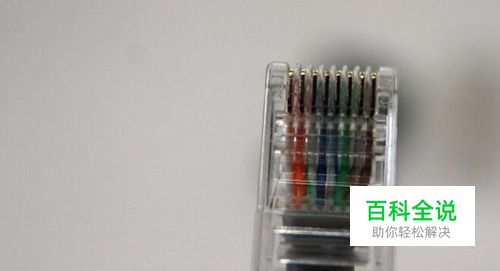

将线用力往里面塞，塞到底，然后注意检查每条线的位置是否正确。 并检查两侧线（橙白，棕），是否插入底部。
- 10

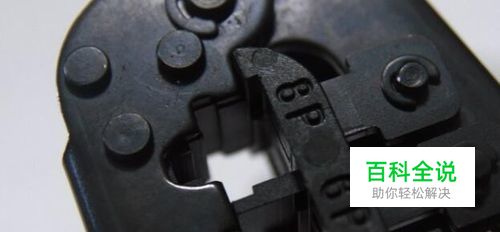

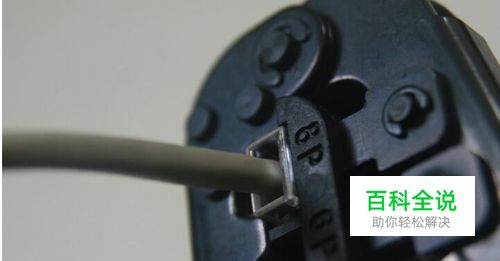

取出压线钳，准备压线，请注意压线钳的网路插头压线位置。8P是网路线，6P为电话线。
- 11
将线放入8p位置，双手用力将压线钳压线，会听到一声响。就可以了。 然后，转面检查线都压到底，确认有压到底就可以放开了
- 12

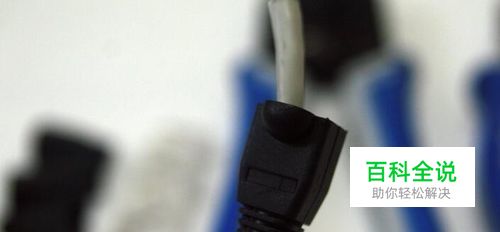

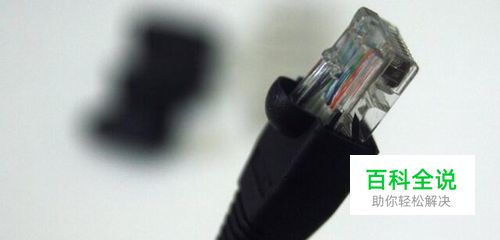

接着把保护套装入网线水晶头位置。
- 13

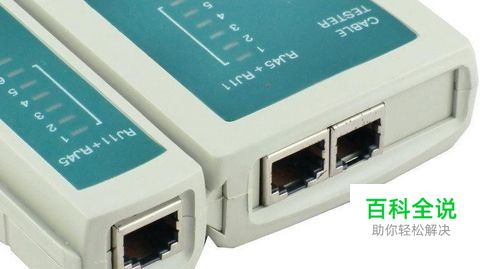

两头都做好后，使用检测仪器，对两端插入接口，线进行检测，指示灯会从1到8逐个顺序闪亮，证明线没有问题。
