CAD教程——CAD文件如何变成图片【百科全说】

AutoCAD可谓是各行各业每个设计师必用的设计软件，建筑园林景观等行业的部分设计师及绘图员们几乎每天多用CAD，其文件的标准格式.DWG文件，基本上没有别的其他软件可以打开，所有在给甲方或者业主或其他人员发送图纸的时候，经常导致对方无法打开，当然让对方也装上cad是最好的办法。还有些时候图形要用到别的原件当中也需要转换，那么我今天就来介绍一下把cad的.dwg文件转换成高精度JPG文件的方法，以便给业主或甲方看，或者导入photoshop等其他软件，希望对各位有所帮助。本一AutoCAD2008为例。

操作方法

01

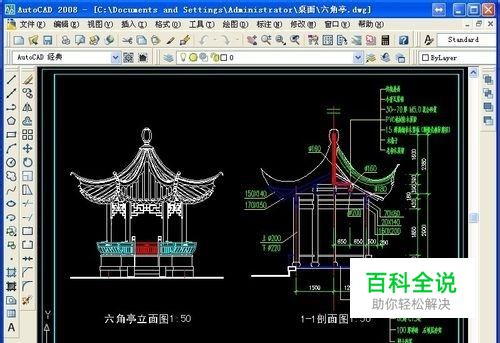

用AutoCAD2008打开一个DWG文件，本例子以一个古建亭子为例：
02

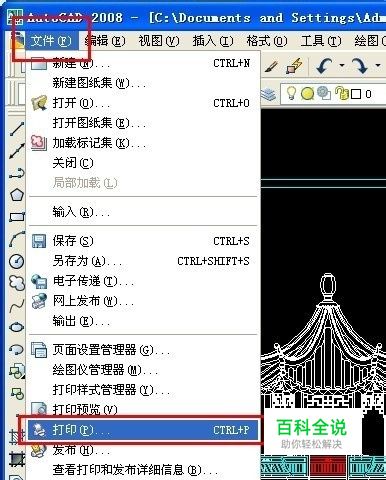

点击菜单-----文件------打印，或者直接按下 Ctrl+P 就是打印的快捷键
03

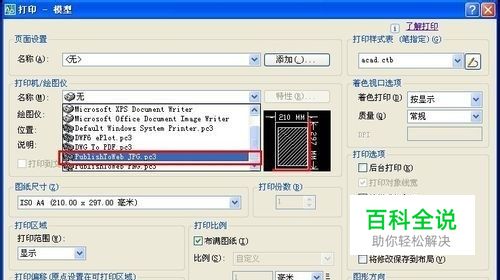

在弹出打印界面，“打印机/绘图仪”名称选择“PublishToWeb JPG.pc3”一项，如果有弹出图纸尺寸，直接点确定，因为我们要建大尺寸图纸打高精度的图纸。
04

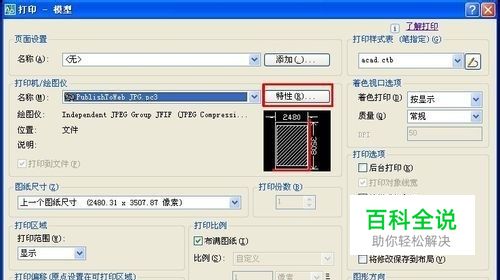

然后点击打印机名称后面的“特性”按钮
05

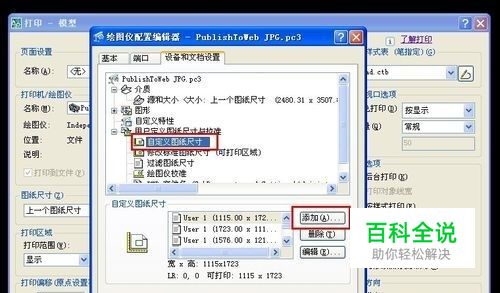

打开之后，选择“自定义图纸尺寸”，再点击“添加”按钮添加自己想要的图纸尺寸
06

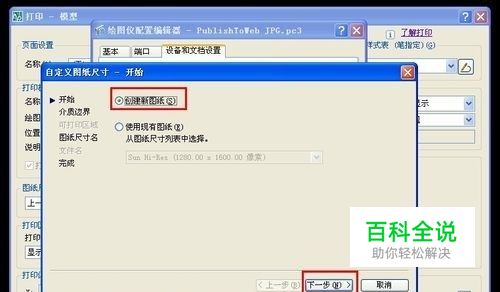

弹出添加自定义图纸尺寸窗口，选择“创建新图纸”然后下一步。
07

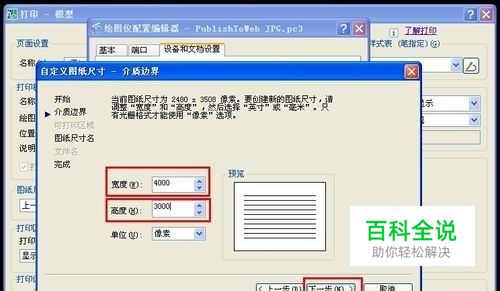

在“宽度”和“高度”处填写自己想要的尺寸，然后下一步。
08

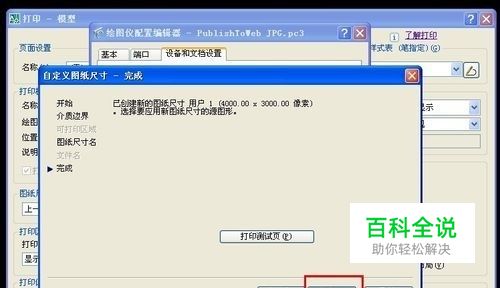

继续下一步，至完成。
09

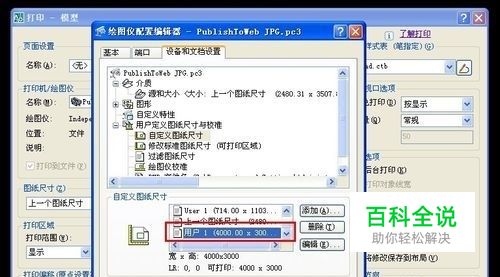

回到绘图仪配置编辑器窗口，选择新建的图纸尺寸，然后确定。
10

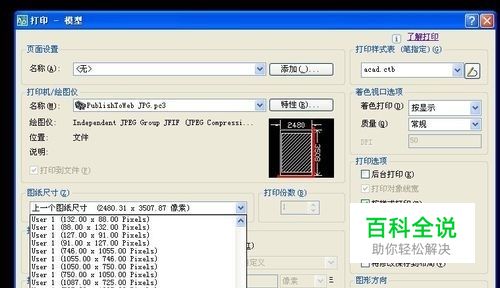

回到打印窗口，在“图纸尺寸”里面选择自己新建的4000*3000尺寸的图纸。
11

然后用“打印区域”选择需要打印范围，设置打印比例，以及是否居中打印，以及图形方向，选择“打印样式表”（本篇不对打印样式表做详细说明，后在以后的经验中专门对这个做一篇，因为这个在打印中还是很关键的，可以根据颜色设置线形的粗细），然后点击确定。
12

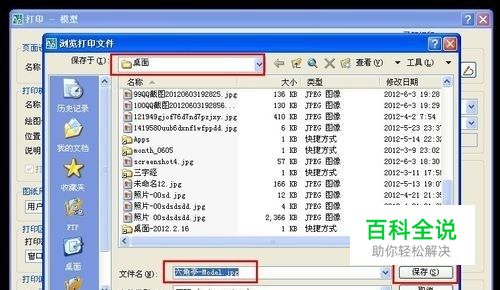

选择打印出文件的存放路径以及文件名称，点击“保存”开始打印。
13

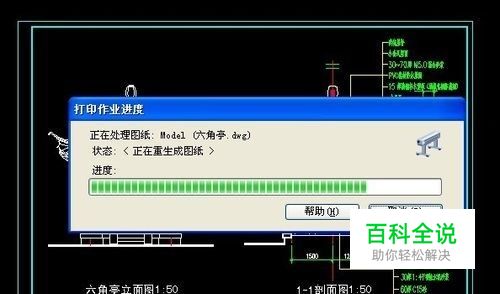

弹出打印机进度条。
14

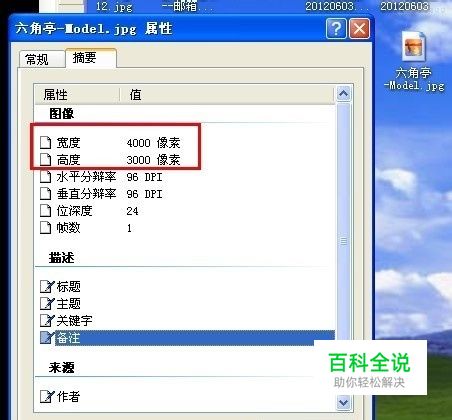

打印出来的文件，我们来看看属性，4000*3000像素，能满足一般的要求了，当然如果你要更高像素的JPG文件，只要在自定义图纸尺寸里调大就可以了。
15

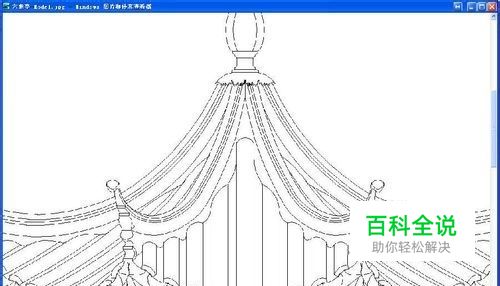

打开JPG文件看看图纸的精度，一般情况下足够了。
16

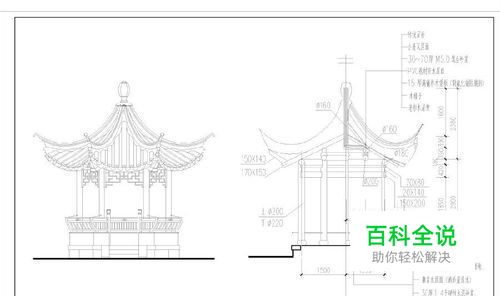

顺便把全图也发上来给各位看看。
