怎么用cad设计沙发平面图

在绘制施工图时，常常需要绘制室内家具等设施，以便于能更真实的感受到设计效果。我今天来分享一下沙发的平面图画法。后期我们也会分享立面图的画法。

操作方法

  • 01

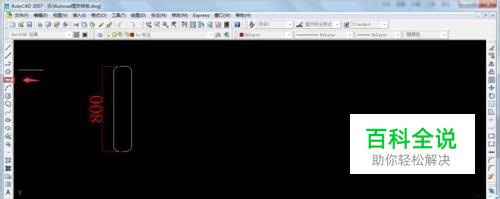

    1、调用“矩形”命令。（快捷键REC）。绘制170*800，半径为55的圆角矩形。

  • 02

    2、按照上述方法，画出沙发两边的扶手。尺寸为560*170。

  • 03

    3、绘制沙发垫。尺寸为两扶手的内径。560/570*570.沙发垫与靠背要留点空隙。

  • 04

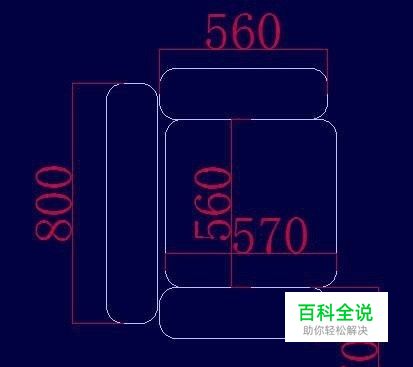

    4、标注尺寸，让客户更直观的感受到实际的效果。

  • 05

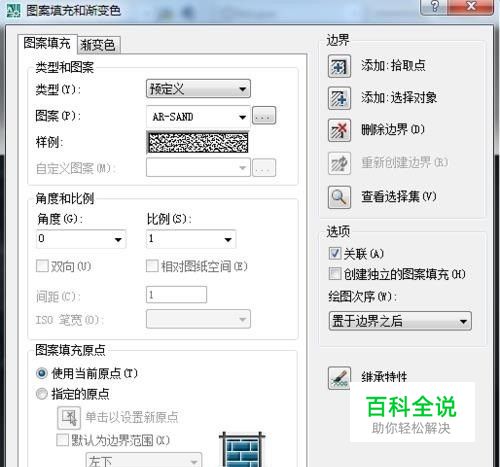

    5、可以选择填充，使效果更直观。填充命令为“H”，然后选好样例，添加拾取点即可。

  • 06

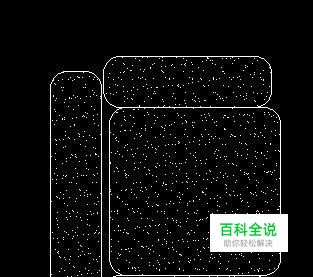

    6、填充效果如图。

  • 07

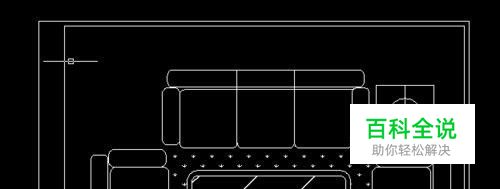

    7、沙发一般都是以组出现的，同学们可以画出组合的沙发。
