CAD2014快速计算器:[4]工具栏快捷操作

之前的三个是认识了快速计算器的功能概要,在今天这个中我结CAD2014绘制的图形详细说明了快速计算器最上面工具栏中快捷操作图标,步骤详尽,按我的操作你一定能熟练运用快速计算器。在绘图中带给你很多方便的。

操作方法

  • 01

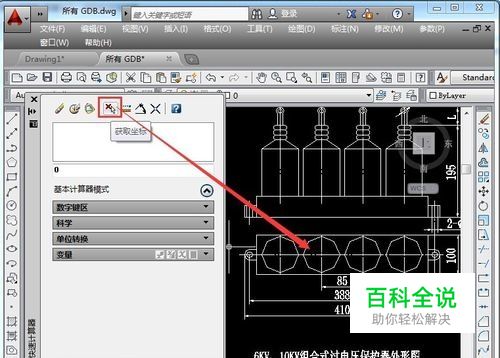

    打开一份CAD2014文件,启动快速计算器,在工具栏中选择获取坐标的图标

  • 02

    然后用鼠标在图形中选择一个位置,捕捉圆心后在输入框中就显示了所选圆心的坐标值

  • 03

    可以用计算器快速测量出两点之间的距离

  • 04

    点完这个快捷测两点距离的图标后,图标变灰,在图形中开启捕捉选择两点

  • 05

    然后结果就显示在了输入框中,为了验证测量结果,我用CAD的线性标注标了一下,结果差不多相同,只是保留的小数点位数不同,这个位数如果设成一样的,那么数值就完全一样了

  • 06

    现在点快捷测两点定义的直线的角度图标,以前我就误解了,以为是两条直线之间的角度,后来反复验证才明白是两个点定义的直线与水平线的角度

  • 07

    现在用快速计算器测得的角度是144.46,标注的角度是144,基本也是一样的,只是后面精度不一样,在平时绘图时,如果不用标注时,可以启动快速计算器,量出角度来
