solidworks扫描引导线无法选中的解决办法

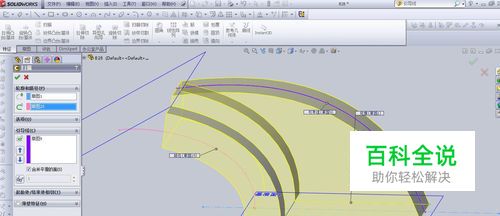

solidworks扫描时,出现无法添加引导线的现象。
要解决这个问题,要在轮廓平面草图上添加一个辅助点A,然后让点A和引导线添加穿透关系
操作方法
- 01

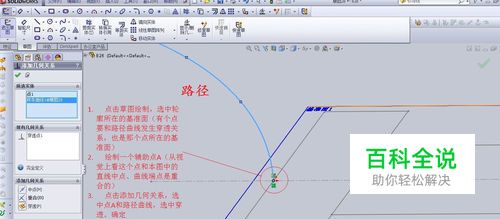

1. 点击草图绘制,选中轮廓所在的基准面(有个点要和路径曲线发生穿透关系,也是那个点所在的基准面)
- 02
绘制一个辅助点A(从视觉上看这个点和本图中的直线中点、曲线端点是重合的
- 03
点击添加几何关系,选中点A和路径曲线,选中穿透。确定
- 04
退出草图绘制
