ug斜孔怎么画
斜孔在产品模型中一般要避免出现的，这样的孔会提高生产成本。当然有避不开的斜孔了。那在UG中如何画斜孔呢？
操作方法
- 01

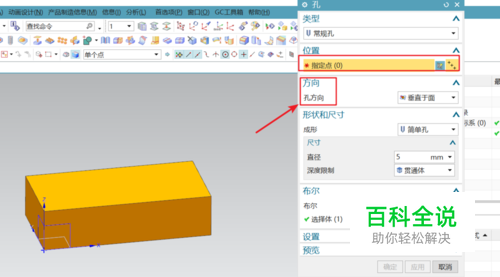

孔命令，在UG中有它专属的创建对话框。其中确定孔的位置和方向是产生孔的基本条件。
- 02

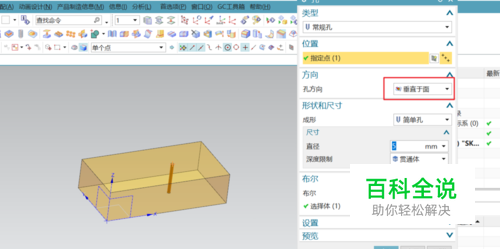

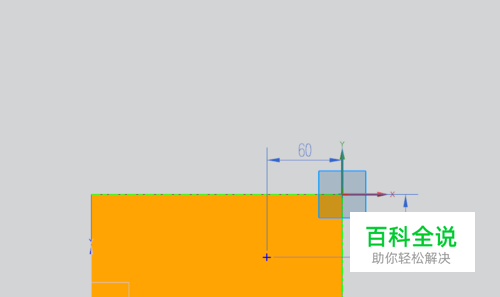

一般上，我们在草绘平面上确定好孔的位置，退出草绘后就会自动生成孔了，这个孔是垂直于所用的草绘平面。
- 03

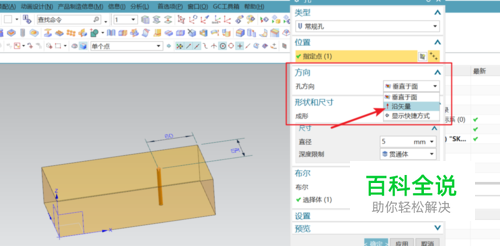

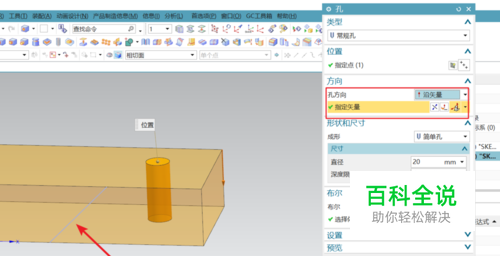

在孔对话框中，有方向这个选项；孔是垂直还是斜的就是由这个方向来控制的了。点选沿矢量，重新定一个方向，孔就会按照所定的方向生成了。
- 04

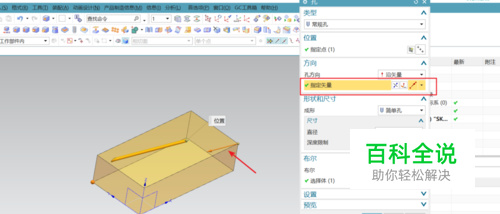

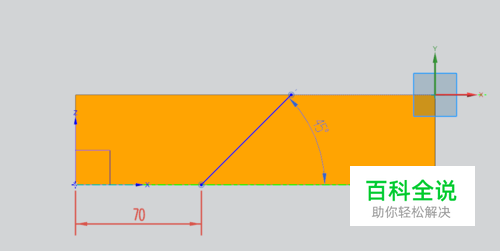

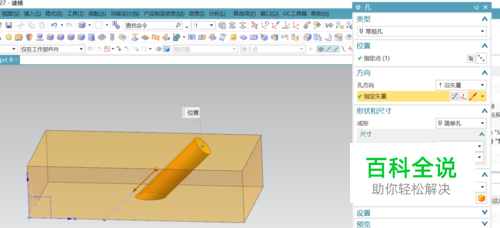

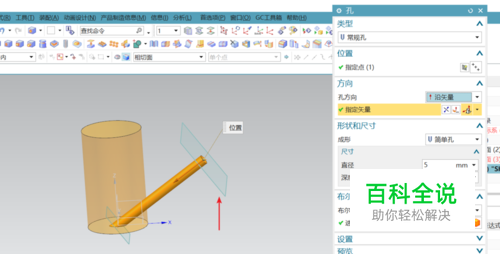

所以要想创建出斜孔，一定要有确定的方向。可以是直线也可以是基准方向。我们可以通过绘制直线来确定方向，而在选择矢量方向时用两点定方向的办法来给孔指定方向（这样定的方向才是带有角度的而不是垂直的）。
- 05

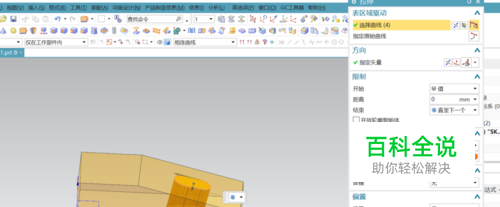

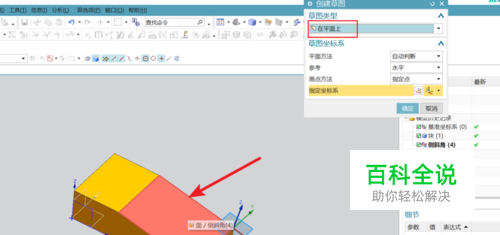

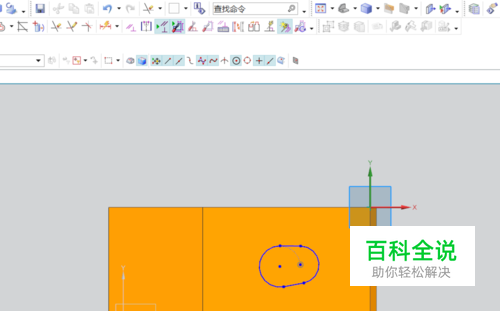

还有一种斜孔，在斜面上生成。在实际加工中，所有孔的生成都是垂直于其点的所在平面。所以斜面上的孔如果是特殊的腰形孔，可以通过在该平面绘出孔形状进行拉伸求差得到。
- 06
曲面上开斜孔 曲面是不能直接开孔的，可以在曲面前创建一基准平面，通过基准平面来开孔。所以如果曲面开的孔是斜的，那么创建基准平面时，调整该平面的角度即可。
