cad如何标注加工符号

在使用CAD的过程中，遇到需要标注加工符号的，怎么解决？线面讲解具体如何标注加工符号

操作方法

  • 01

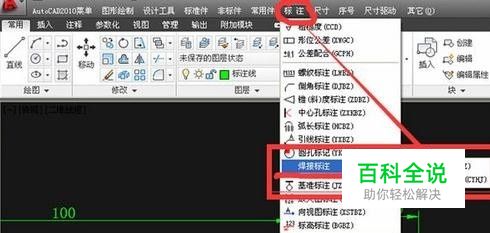

    打开需要标注加工符号的文档，点击上方的“标注”→“焊接符号”

  • 02

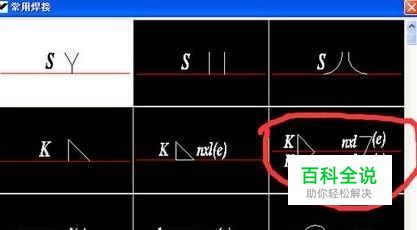

    弹出符号的类型，根据自己的需要进行选择，这里选择双边的为例

  • 03

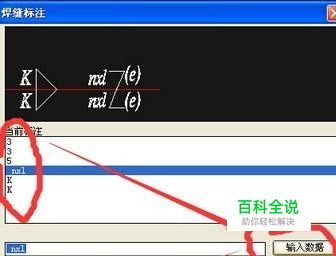

    然后输入焊接的数据，如图所示，输入好后点击确定

  • 04

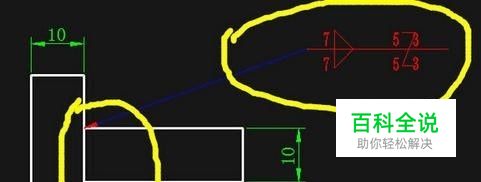

    然后在图纸合适的位置点击要放置标注的位置，这样就成功标注焊接符号了
