在CAD里将pdf转成可以直接编辑的CAD图纸

2024-04-02 05:00:57

发现CAD的一个新功能，可以将用CAD转化的PDF重新转换为可编辑的CAD图纸。

操作方法

01

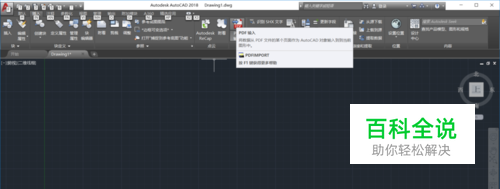

打开CAD2018，新建一个文件，选择上方的插入选项卡，选择PDF输入。
02

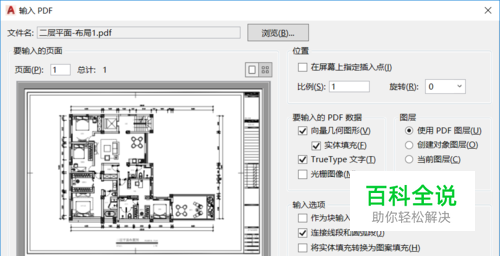

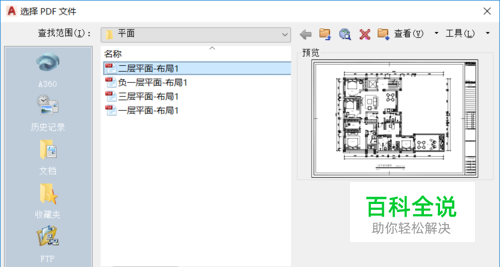

在弹出的选项框中选择你要转换的PDF文件，点击确定，然后使用默认设置将PDF文件导入。
03

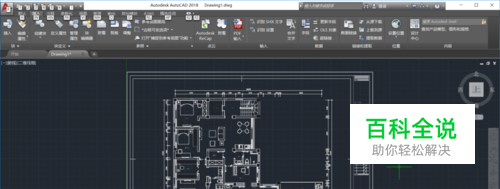

接着CAD会自动将PDF转换成可以编辑CAD图纸。
04

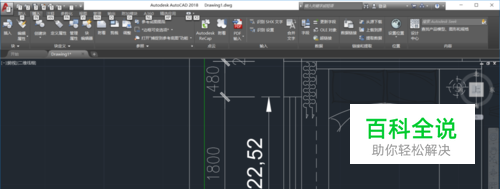

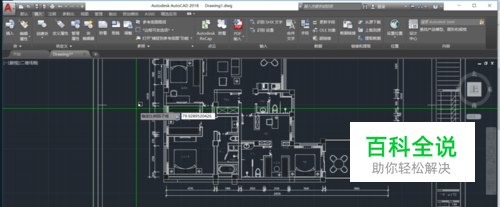

但是这个图纸是不标准的，它的数据有错误，我们要找到一个原先有标注且可以明确量出数据的线段，然后量出它的长度，接着用原先的数据除于我们得到的数据得到它们的倍数。
05

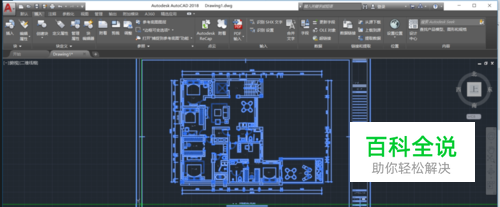

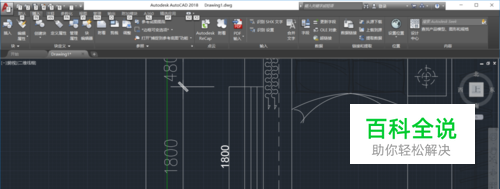

接着我们选中整个图纸使用SC缩放命令，用我们得到的倍数进行缩放，将图纸调整到正确的倍数。然后我们就可以进行我们想要的修改了。
06

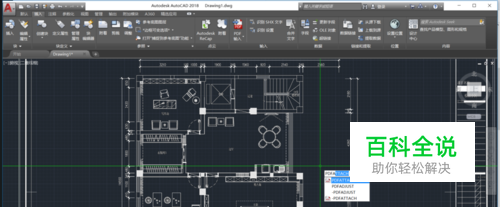

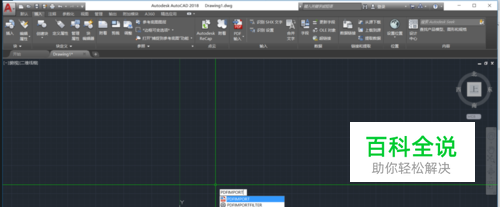

还有一些朋友会因为对工作空间进行修改找不到PDF输入，我们可以直接使用它的快捷命令PDFIMPORT进行操作，使用PDFIMPORT后我们有两个选择，一个是我们之前有使用CAD的PDF参考图功能（快捷命令PDFATTACH）导入参考图的话，我们可以直接选择参考图进行转换，没有的话，我们需要按F键-空格键，然后在弹出的框里选择PDF文件。
