如何快速准确的进行CAD图纸对比？

在工作中，我们经常会遇到这样的情况：设计师发过来一张图纸，备注：根据你们的建议已经将图纸修改好了，这是改过的新图纸。
这种状况是我的工作常态，可在以前的我是最害怕遇到这种情况的，因为这就意味着我要根据修改意见一条一条的在图纸上核对，对于一个本身就不喜欢玩找不同的我来说，这简直就是磨难。

操作方法

  • 01

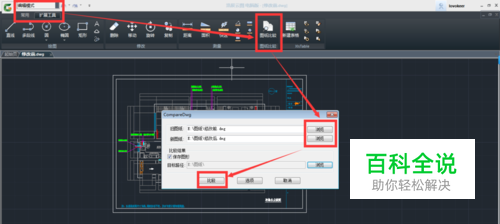

    打开图纸，选择【编辑模式】下的【扩展工具】，点击界面上方菜单栏的【图纸比较】，在出来的对话框中点击右侧【浏览】，找到需要比较的旧图纸和新图纸，选好之后点击下方【比较】按钮。

  • 02

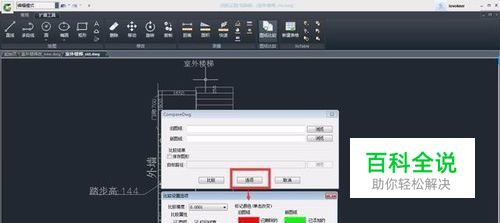

    在图纸比较中对话框中，点击【选项】，将会出现【比较设置选项】，在这里可以设置【比较精度】、【比较属性】以及查看【标记颜色】，不同的颜色代表不同的结果哦！

  • 03

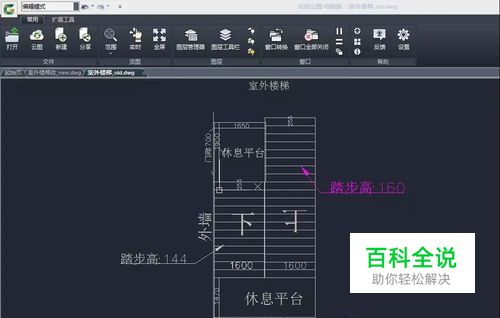

    旧图纸对比后结果：灰色的部门就是未改变的，粉色是已改变的，红色是已删除的。

  • 04

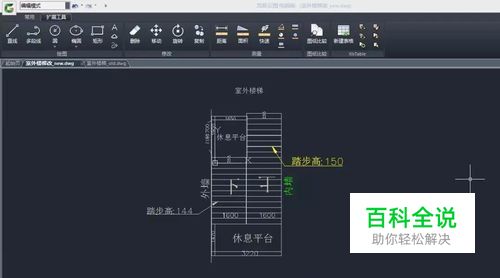

    新图纸对比结果：灰色的部分依然是未改变的，绿色的是已添加的，黄色的是已改变的。
