用CAD怎么画二个圆的切线？
二个半径不一样的圆，我们怎么才能绘制它们的外切线呢？
操作方法
- 01
任意绘制二个半径不一样的圆A、圆B，如图所示。
- 02

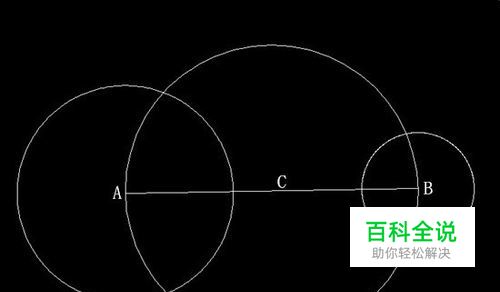

连接二个圆的圆心，然后以连接线的中点为圆心，连接线为直径绘制一个圆C。
- 03
以大圆A的圆心为圆心，大圆A与小圆B的半径之差为半径，绘制一个圆D，圆D与圆C有个交点O。
- 04

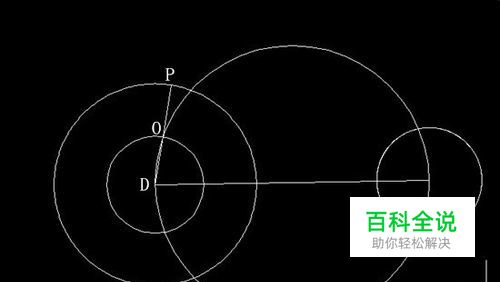

用直线连接圆A的圆心和交点O，并延伸与圆A交于P。
- 05

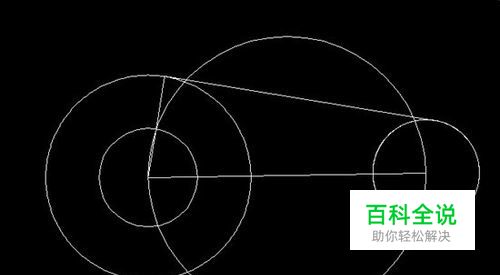

过P点做垂线，并与圆B交于一点，这一条垂线即为外公切线。
- 06

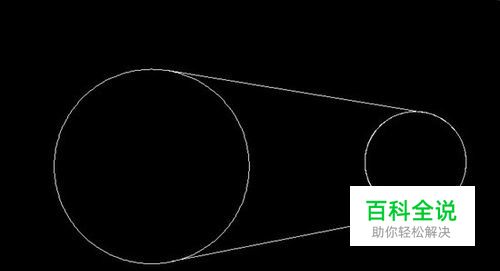

删去辅助线，用镜像，就得到另外一条外公切线。
