网络机柜理线图
网络机柜中含有电话配线架、交换机、ODF等其他部件
操作方法
- 01

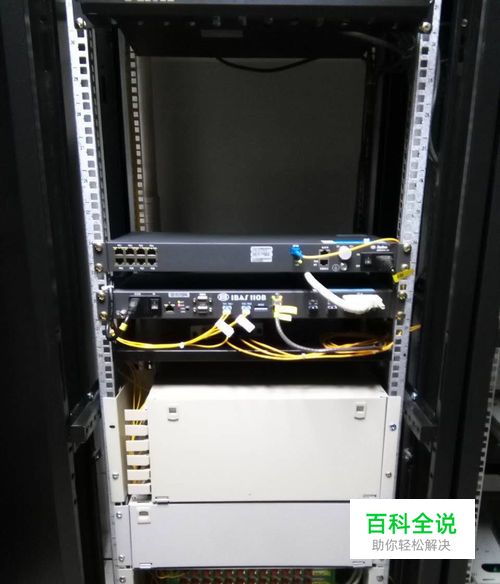

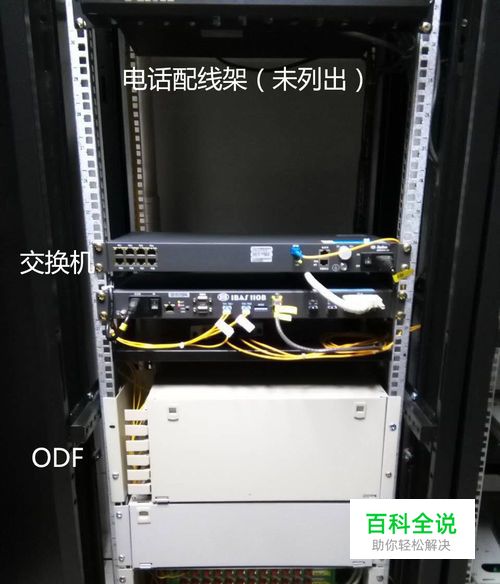

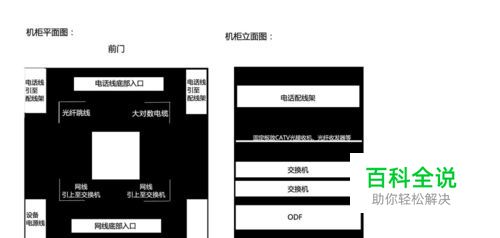

基本思路是: 线路:电话线位于前,网线位于后,光缆中间。 设备:ODF在下,交换机在中,电话配线架在上 示意图如下:
- 02

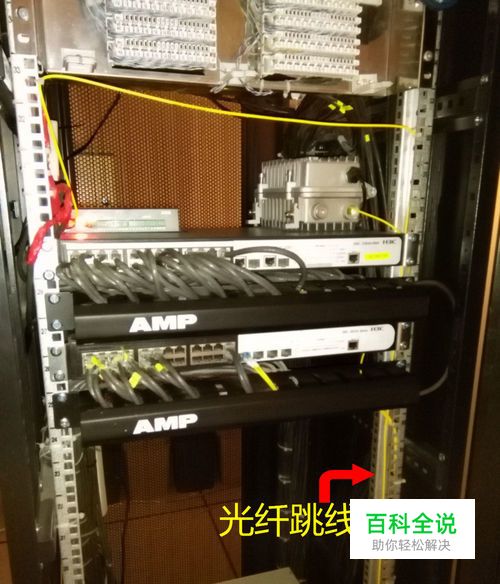

首先是光纤跳线位置,放于网络机柜前方右侧凹槽内,用于交换机与ODF之间互联线路
- 03

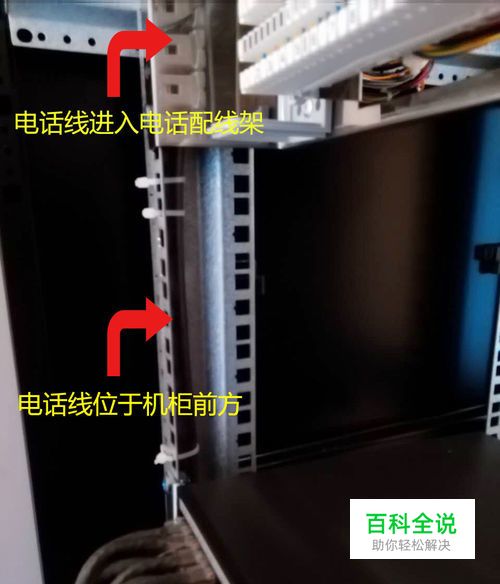

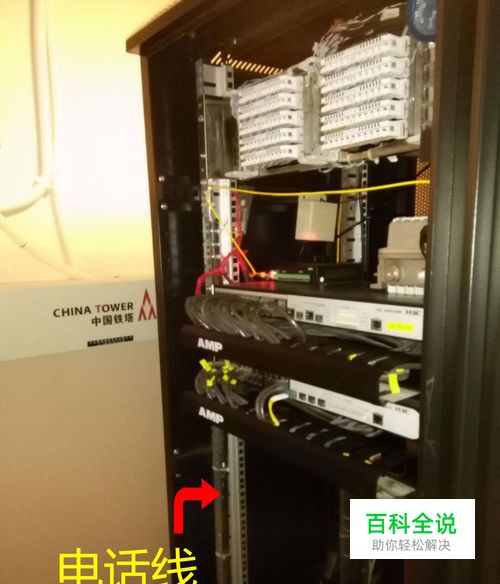

电话线,放于机柜前方左侧凹槽内
- 04

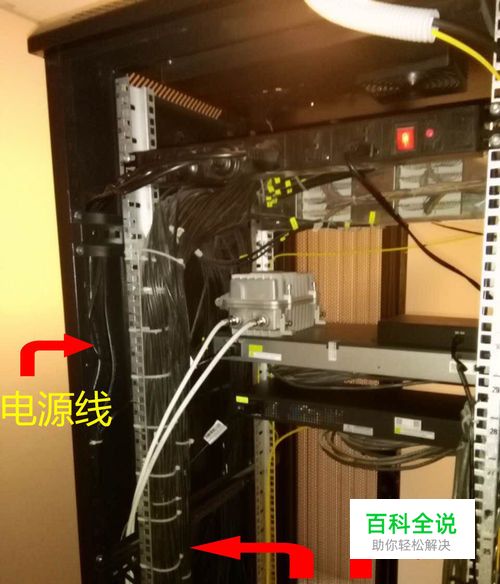

网线,放于机柜后方左右凹槽内。 电源线,放于机柜后方左侧内壁上。 此时,只有机柜后方右侧内壁未穿线,可预留。
- 05
自己总结,不足之处请指出s
