如何从cad图导出到excel

如何快速将CAD图纸中的明细提取到EXCEL中，也是我们电气设计、报价、采购人员经常遇到的一个问题，下面我就简单介绍一下不安装CAD，而如何快速提取CAD图纸明细到excel中。

操作方法

  • 01

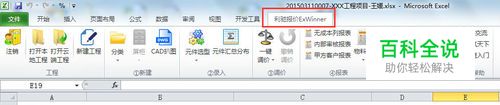

    第一、安装辅助工具“ExWinner报价软件”(带“CAD扒图工具”)

  • 02

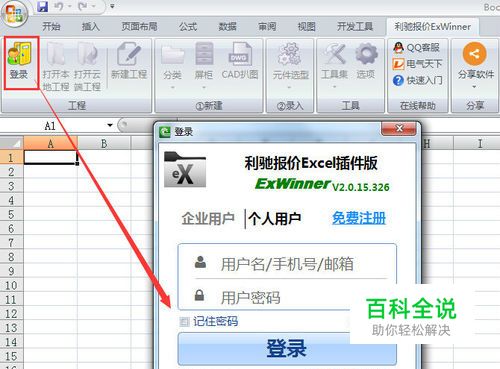

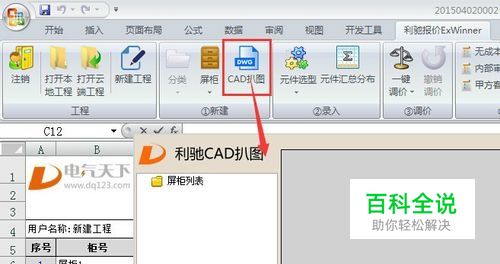

    第二、登录exwinner报价软件，启动CAD扒图工具

  • 03

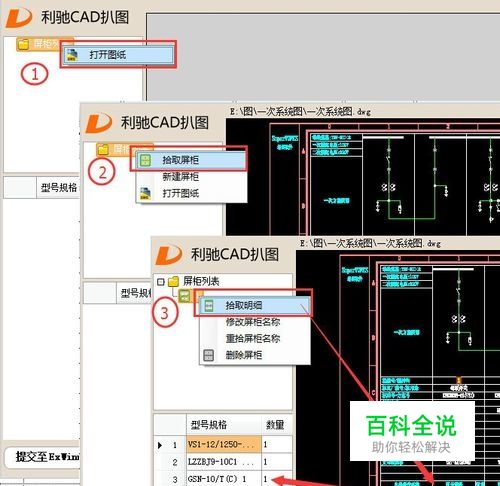

    第三、打开图纸，扒图明细，导出到excel：

  • 04

    3.1、打开图纸

  • 05

    3.2、拾取屏柜 （1）右键“拾取屏柜”，鼠标移动到图纸区域，光标变成一个红色十字架； （2）按住鼠标左键，框选柜号，点击鼠标右键，柜号框选完成。

  • 06

    3.3、拾取明细 右键“拾取明细”、或鼠标光标变成一个白色十字架时，按住鼠标左键框选明细。

  • 07

    第四、导出excel或提交至exwinner （1）excel：点击“excel”图标导出到excel； （2）提交至exwinner：需打开exwinner报价工程并定位在分类sheet页。
