锥度符号怎么画

机械工程图中少不了一种符号，锥度。用CAD画锥度，想必大家都会，那么标注的时候你们都怎么标注这个锥度的呢？难道都是文字说明？这个笔者在初学的时候干过，后面知道了锥度有专门的标注符号。这一篇就和大家分享一下如何画锥度符号，以1:16为例。

操作方法

  • 01

    打开CAD，新建一个空白文件

  • 02

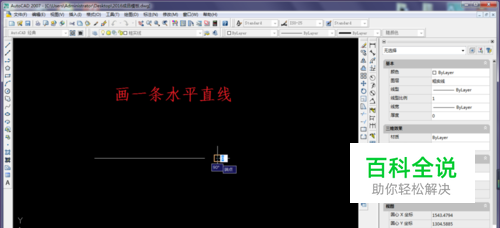

    画一条水平线

  • 03

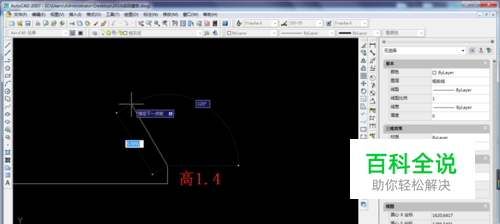

    向上画一条高1.4的垂直线段

  • 04

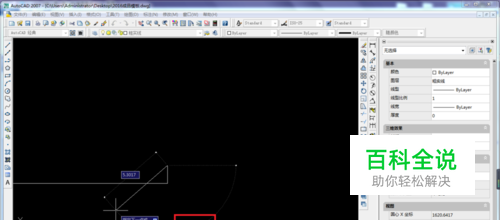

    输入角度165，回车 注意，这是为了画75°角

  • 05

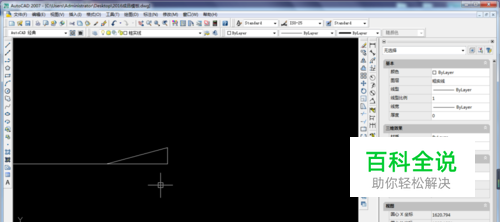

    到这里已经画好了一半，不过还需要修剪镜像等后续步骤

  • 06

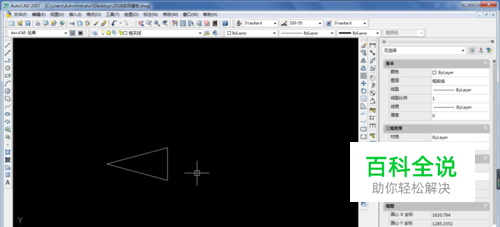

    1、修剪掉多余的线段，只留三角形。 2、将直角三角形镜像到另一边。 3、删除掉中间的直线 执行完以上三步，就出现下图中的三角形了。

  • 07

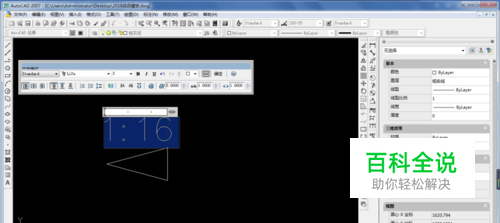

    输入文字1:16， 注意调整字高，2，这是有规定的。

  • 08

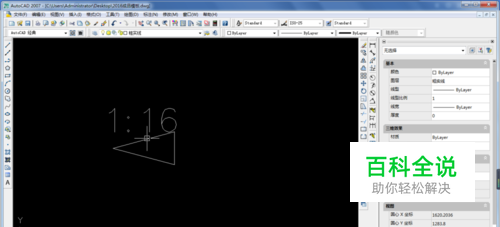

    调整文字的位置，符号就画好了。
