GPRS DTU F2103与PLC 实现无线传输配置
利用internet与移动通信网络，实现对PLC的远程监控。
操作方法
- 01

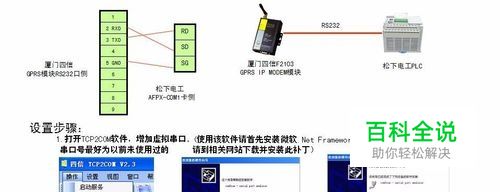

首先用标配的RS232电缆将 GPRS IP MODEM与电脑RS232串口。
- 02

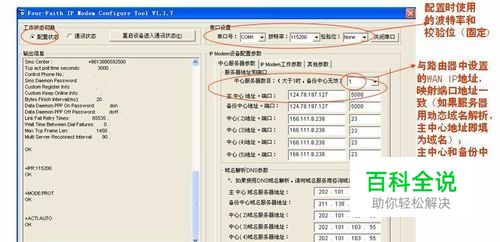

先将IP MODEM 模块断电，再打开“IP Modem Configue” 软件，然后再将IP MODEM上电，进入配置状态进行服务器端IP地址和端口映射。
- 03

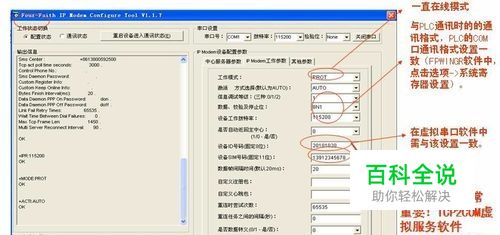

进行IP MODEM 工作参数设置。
- 04

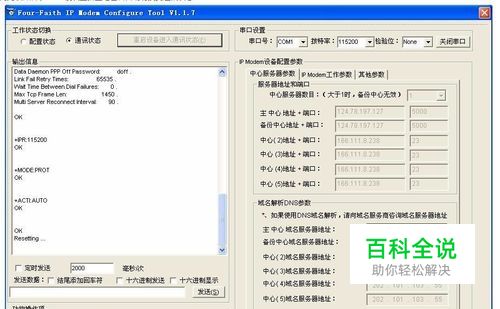

点击“重启设备进入通讯状态”按钮将模式切换到通讯状态
- 05
将电脑与GPRS模块的RS232设置电缆拔掉，将GPRS IP MODEM模块与松下PLC通过RS232相连。
- 06

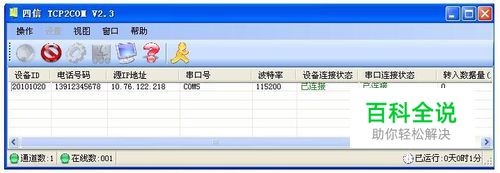

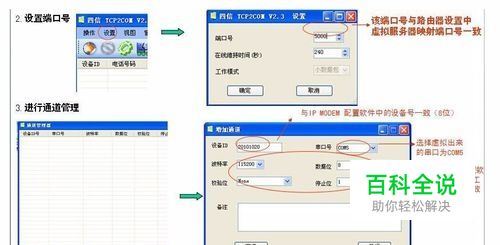

启动握手服务，握手成功后，设备连接状态显示为已连接状态；同时GPRS模块上ONLINE指示灯常亮。 握手成功后，使用上位机软件，比如FPWINGR 在通讯设置中选择COM5，115200，8，N,1即可实现与远程PLC通讯虚拟串口和拨号握手设置完成了！！
- 07

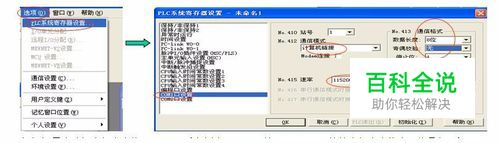

将PLC COM口通讯格式设置为115200，8，N，1。（使用AFP-COM1卡情况)
- 08

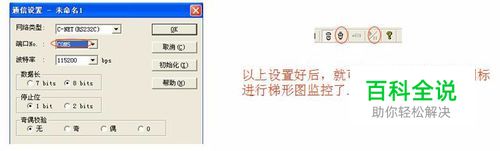

通讯设置中选择虚拟出来的COM口。
