【修屏哥】小米5屏幕失灵拆机维修步骤详解
小米5手机摔碎了导致触摸屏没有反应屏幕失灵了，在相关工程师进行手机屏幕拆机维修更换新屏幕的过程中，工程师详细的给大家带来了具有十余项黑科技的小米5手机的拆机步骤，展示小米5很轻狠快的内部构造。看看内部究竟具有哪些不为人知的黑科技？
注：「本次拆解的为：小米5尊享版，采用高强度的陶瓷机身」
操作方法
- 01

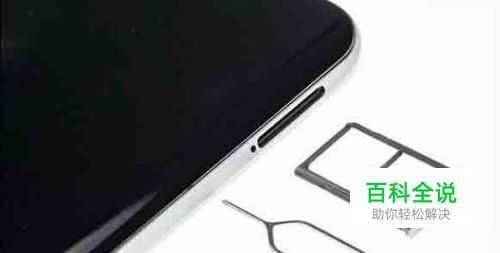

首先使用卡针取出小米5机身侧面的SIM卡槽—常用步骤
- 02

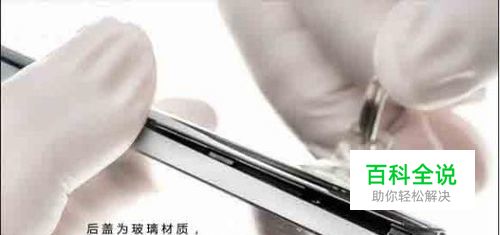

小米5手机屏幕失灵维修拆机从后盖入手。小米5采用双面玻璃（陶瓷机身）+金属边框设计方案，其中小米5玻璃后盖采用的是卡扣式设计，拆解比较简答，只要使用吸盘拉起后壳即可比较轻松的将后盖拆卸下来。
- 03

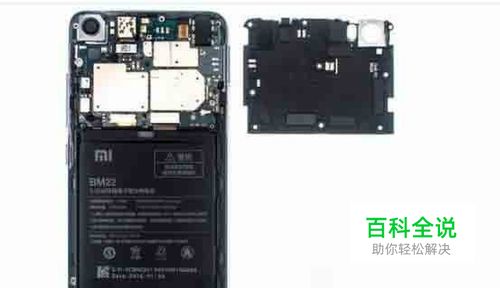

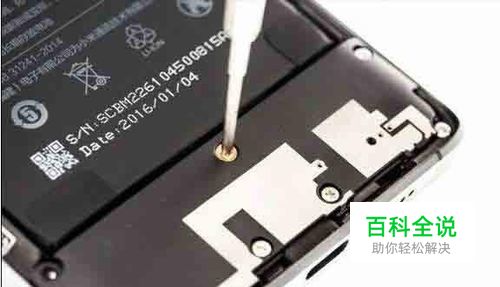

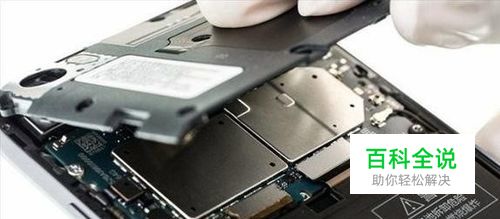

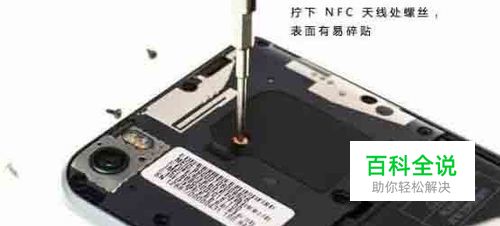

拆卸小米5机身上的「天线 & NFC支架」 拆卸内部固定螺丝，天线支架采用「螺丝 & 扣位」的方式固定。拆下后盖后，可以看到小米5内部电池和保护中框，接下来需要将保护中框上的固定螺丝拆卸下来。
- 04

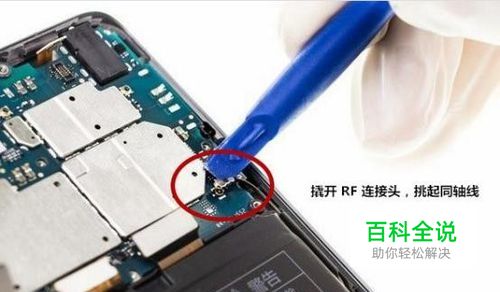

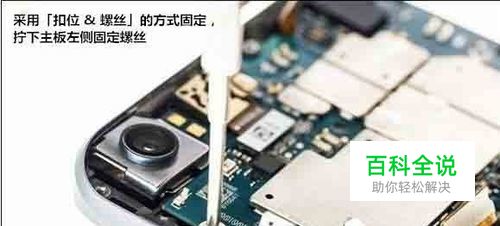

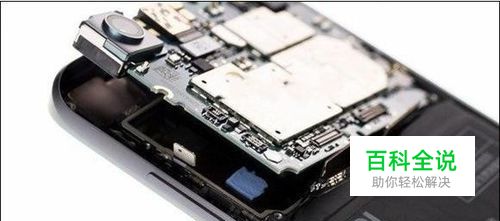

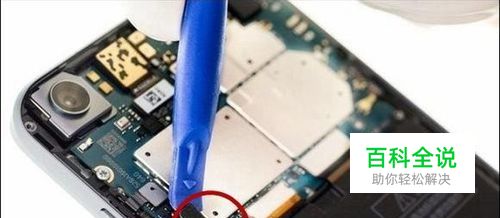

小米5手机屏幕失灵拆开的机身与后盖分离之后：断开电源与主板的排线，并断开其它排线，然后将主板上的固定螺丝取下，之后就可以将上部的主板拆卸下来。 1.主板电源链接器 2.依次断开 「副板组件」、「屏幕组件」、「侧键」、「环境光 ＆ 距离传感器组件」链接器 3.撬开 RF 连接头，挑起同轴线 4.拧下主板左侧固定螺丝 5.取下主板
- 05

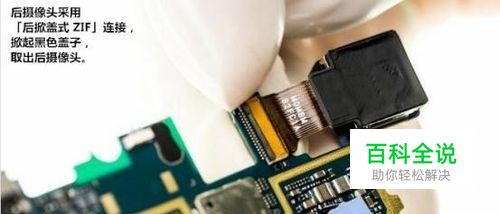

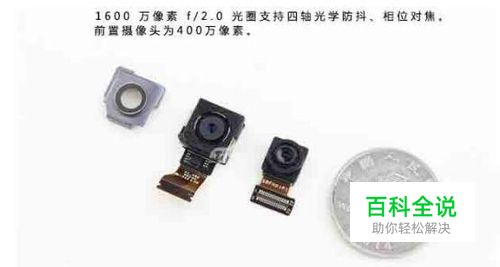

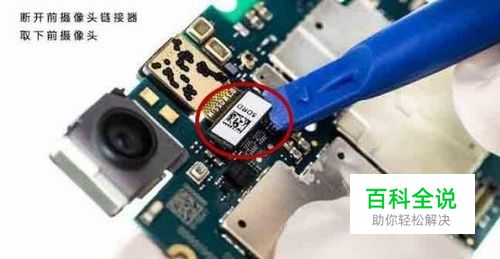

取下小米5主板上的前、后摄像头 1.断开「前 CAM 」BTB， 并取下「前 CAM 」 2.「后 CAM」采用「后掀盖式 ZIF」连接，掀起黑色盖子，取出 「后 CAM」
- 06

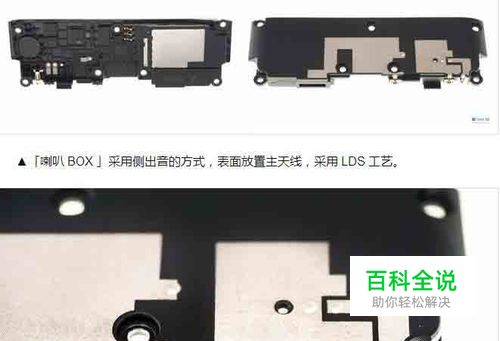

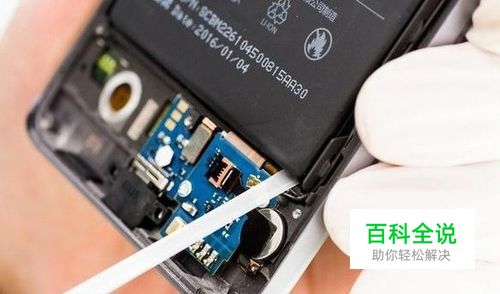

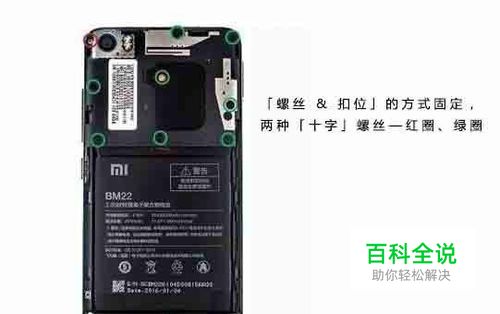

屏幕失灵维修开始拆卸小米5手机底部的喇叭、音箱模块； 1.拆卸底部小模块的固定螺丝，需要注意的是，这里也分为2种螺丝规格，采用「螺丝 & 扣位」的方式固定。
- 07

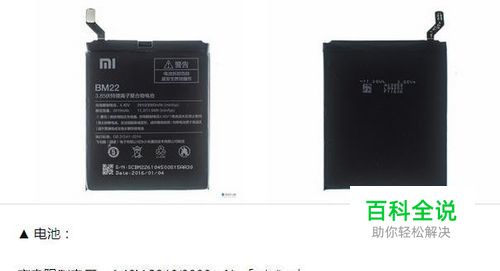

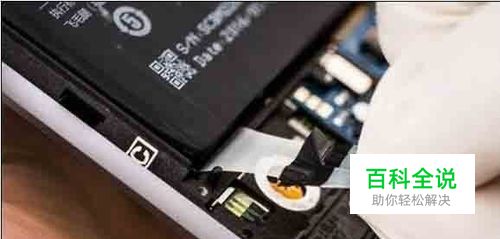

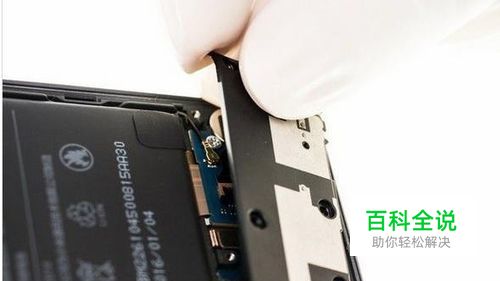

拆卸小米5机身上电池。将底部的喇叭等小部件拆卸下来之后，接下来就可以拆卸电池了 1.首先用手缓慢拉起左右两侧易拉胶手柄，取出电池
- 08

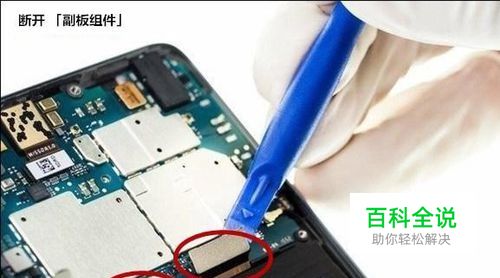

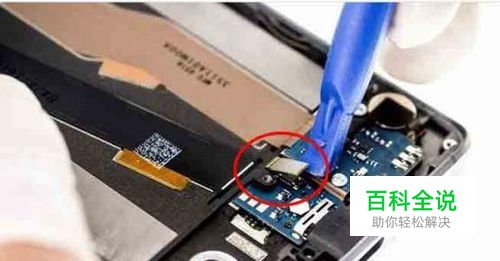

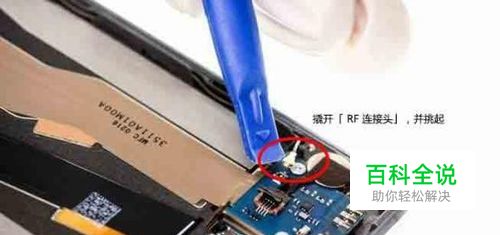

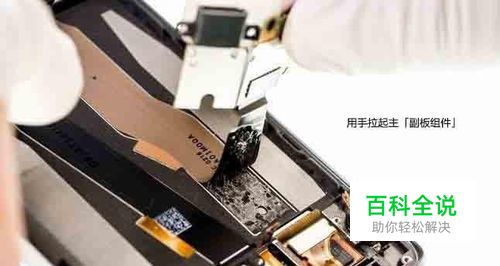

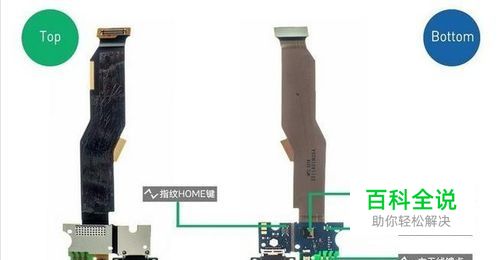

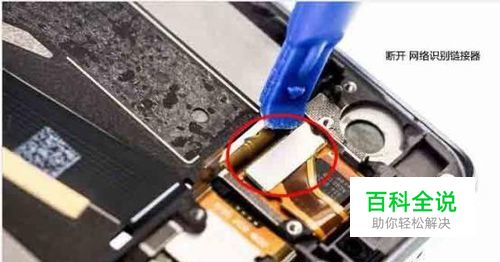

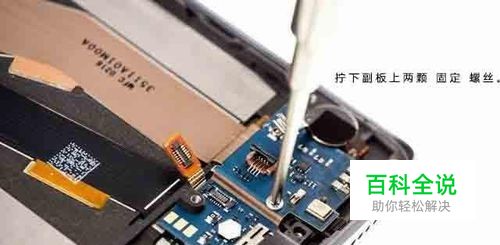

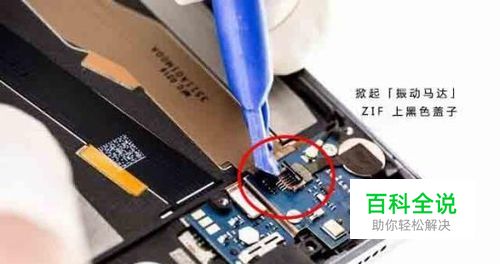

拆卸小米5副板其余组件 1.拆卸副板上的两颗螺丝 2.掀起「振动马达」 ZIF 上黑色盖子 3.断开 「指纹识别 HOME」键链接器 4.撬开「 RF 连接头」，并挑起 5.用手拉起主「副板组件」，采用双面胶胶固定。
- 09

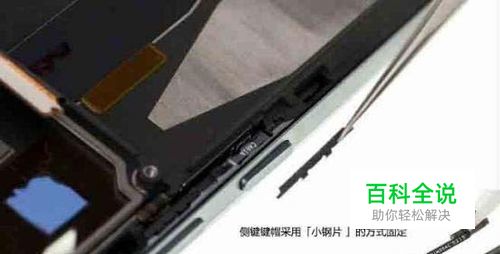

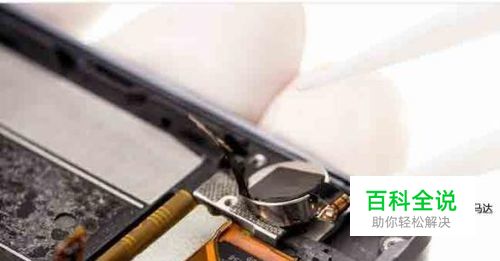

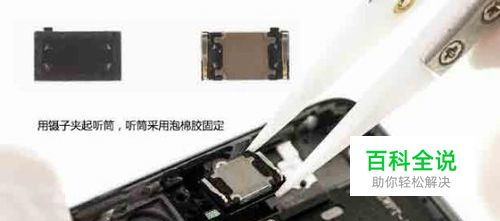

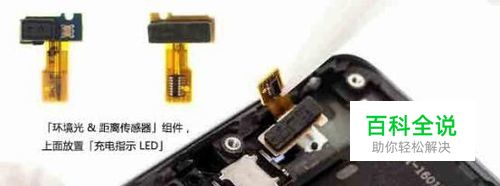

小米5手机屏幕失灵维修需要取下副板剩余部件 1.取下振动马达 2.取下听筒&「环境光 &距离传感器」组件 3.取下侧键
- 10

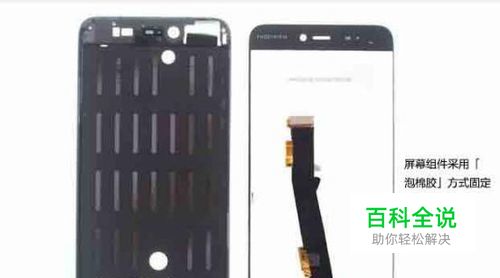

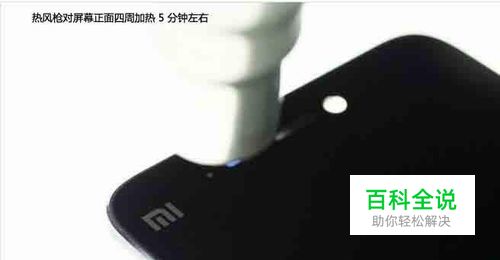

取下小米5失灵屏幕模组的相关部件 1.断开TP链接器 2.热风枪对屏幕正面四周加热 5 分钟左右
- 11

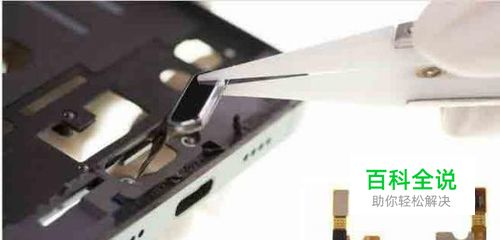

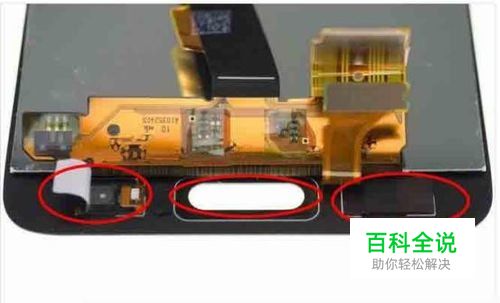

取下指纹home键—小米手机 5 的「指纹识别」，宽度仅有 4.68 mm，模块采用「BTB」连接；「指纹识别」组件从屏幕侧装配，如指纹识别组件出现问题，需要先拆卸屏幕，增加维修难度。 1.用镊子夹起「指纹识别」模块
- 12

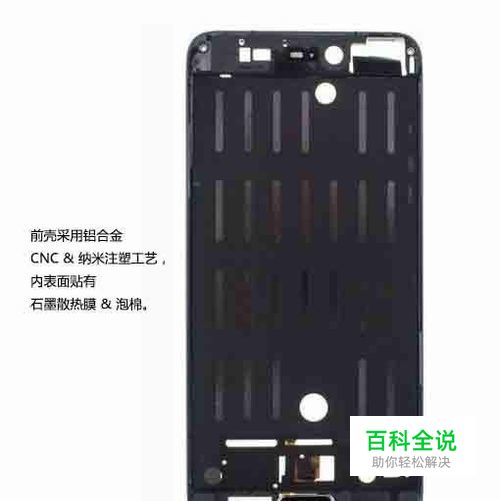

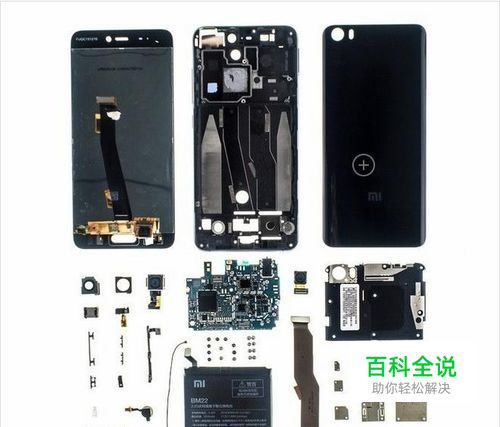

小米5部件拆解完成展示、包含失灵无法触摸的旧屏幕
