solidworks在钣金中折弯系数设置

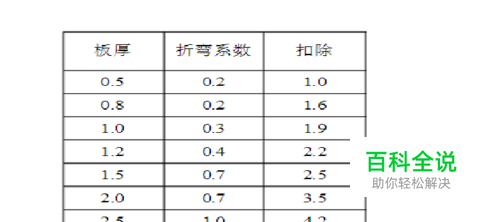

很多人在solidworks钣金折弯时的系数确定不方便，在软件教程中的相关实用讲解也很难找到，在solidworks中一般采用的折弯扣除法，普通钢板的90度折弯扣除如图，根据板厚的误差可能会有0.1-0.2的差别。
操作方法
- 01

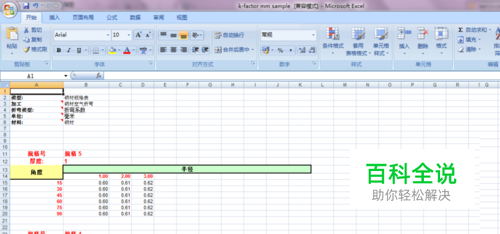

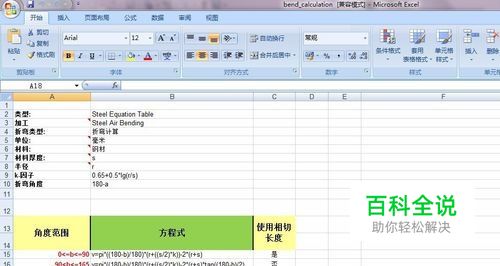

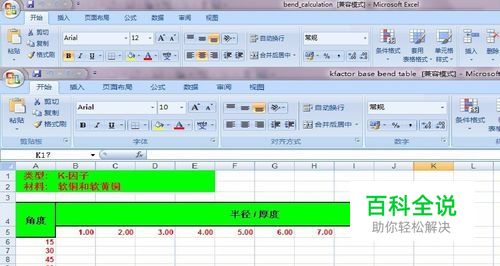

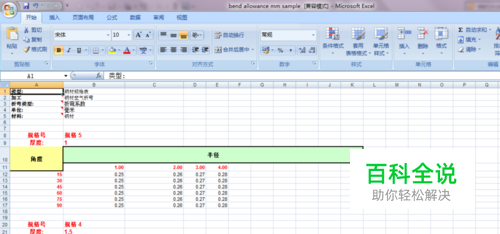

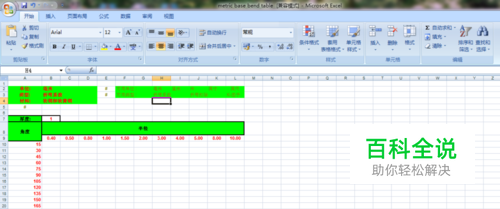

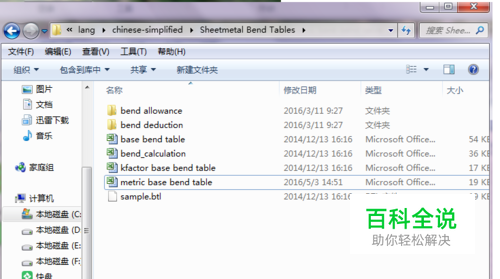

在操作中每次去做系数的设定很繁琐，而且有进担心遗忘，这里可以用折弯系数表来设定，该系数表在安装目录下C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\Sheetmetal Bend Tables，这里我的软件安装在C盘。打开如图
- 02

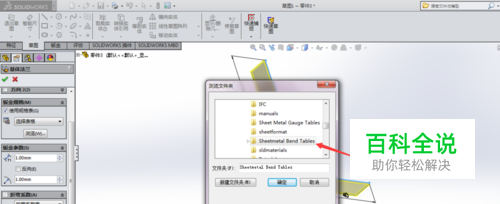

如果有的人找不到安装目录文件，也可以在软件中选择折弯系数表，再点击浏览。
- 03

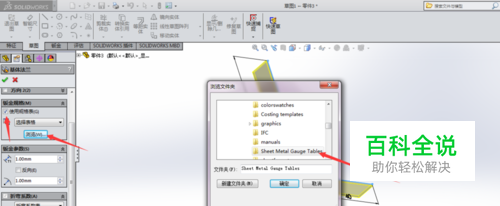

同样，也可以选择使用规格表，对规格表进行自己需要的编辑。
- 04
在规格表中按材料及厚度要求设置，以后在折弯过程中就不需要反复设置参数，大大减轻我们设计时的工作量。
