如何用COMSOL建模
COMSOL Multiphysics是一款大型的高级数值仿真软件。广泛应用于各个领域的科学研究以及工程计算，模拟科学和工程领域的各种物理过程。下面介绍利用该软件建立几何模型。
模型向导
- 01
选择模型向导；三维
- 02

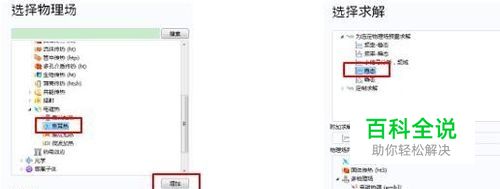

点击焦耳热-增加-求解；稳态-完成
几何
- 01

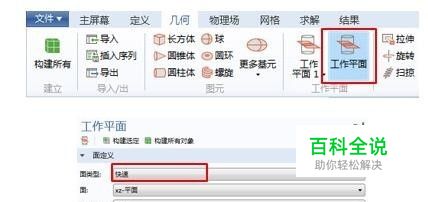

点击几何，设置长度单位：um 点击功能区几何-工作面；xz平面
- 02

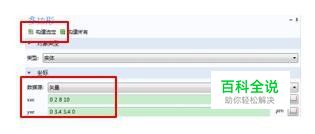

右击工作平面-面几何，选择多边形； 在多边形坐标中分别输入： Xw: 0 2 8 10 Yw: 0 3.4 3.4 0 点击构建选定
- 03

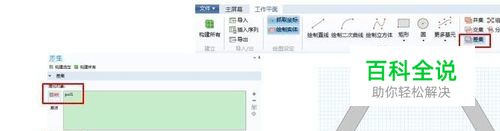

点击工作平面-差集； 选择增加对象、减去对象（活动鼠标滑轮选择不同区域） 点击创建选定
- 04

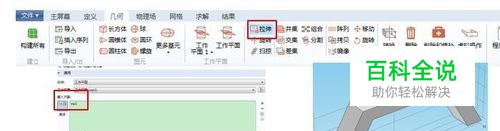

点击几何-拉伸；设置拉伸长度为1.2。 点击构建选定。
- 05

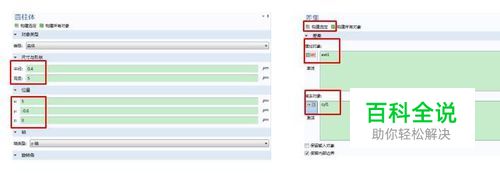

点击几何-圆柱体；设置尺寸（0.4,5），位置（5,-0.6,0）。 点击几何功能区差集，设置如下；点击创建选定。
- 06

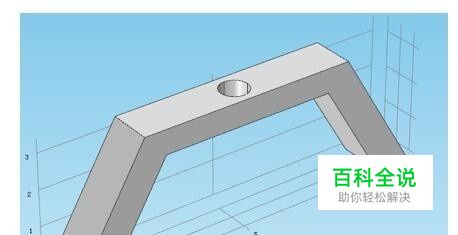

几何模型如图所示
