CAD插入底图参照

CAD制图通常会用到底图参照来画图,底图的保存路径,通常因为更换电脑就识别不了新的路径,导致底图无法显示。下面,我就简单介绍下插入底图。

操作方法

  • 01

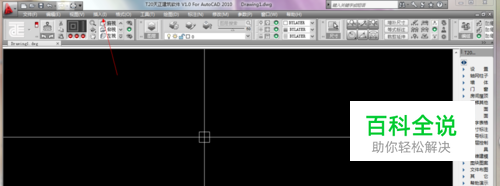

    第一步:找到CAD软件并打开软件

  • 02

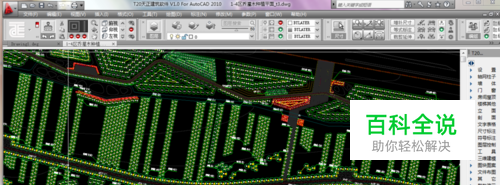

    第二步:随意打开一份图纸

  • 03

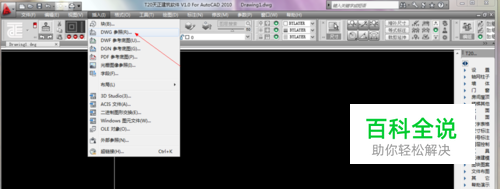

    第三步:在功能菜单中单击插入

  • 04

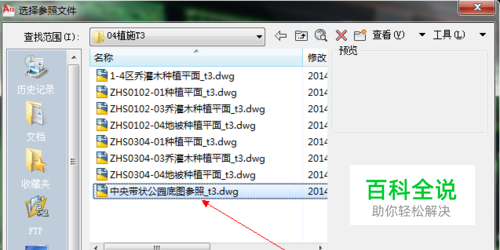

    第四步:单击DWG参照,选择需要插入的DWG底图文件

  • 05

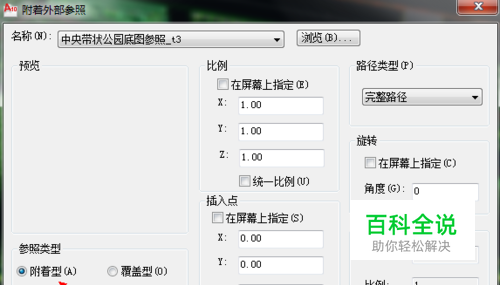

    第五步:选择附着型然后单击确定

  • 06

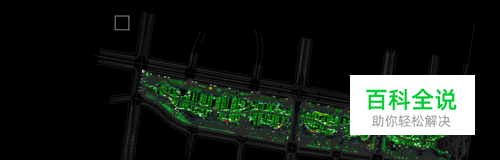

    第六步:这样底图参照就可以正常使用了
