CAD中如何实现矩形阵列?

在使用CAD制图时,使用阵列能极大的提高我们的制图速率,下面让我们看看如何操作矩形阵列:

操作方法

  • 01

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

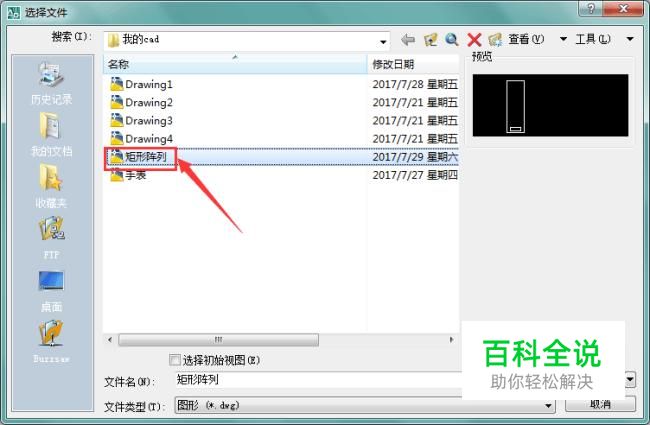

    在该界面内按下Ctrl+O键弹出选择文件对话框,在该对话框内选择我们的图形文件,如图所示:

  • 03

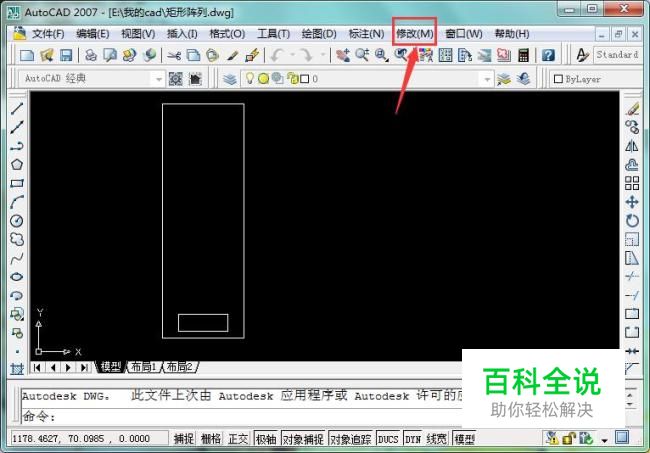

    打开文件后,在界面上方找到“修改”选项,如图所示:

  • 04

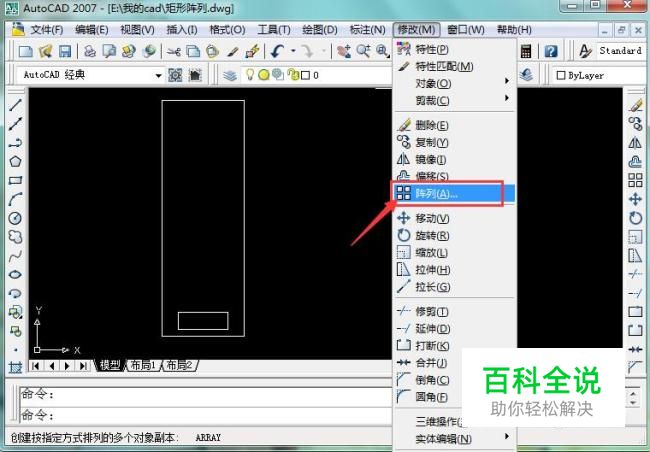

    打开“修改”选项,在子菜单中找到“阵列”选项,如图所示:

  • 05

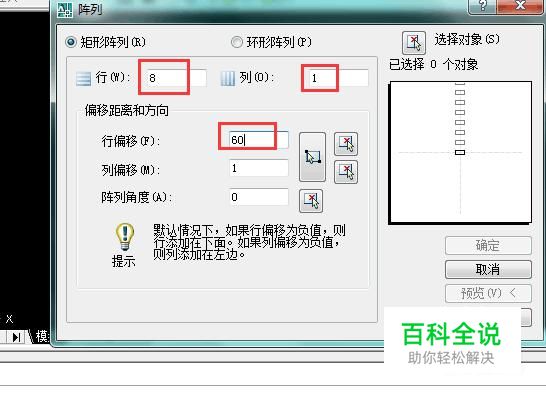

    点击“阵列”选项,弹出如图的界面,根据作图要求输入需要的行数,列数,行偏距,列偏距等参数,如图所示:

  • 06

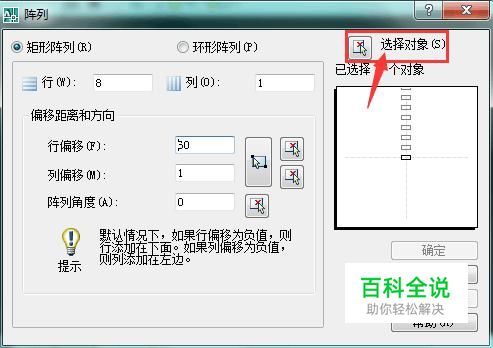

    在该界面中找到“选择对象”选项,如图所示:

  • 07

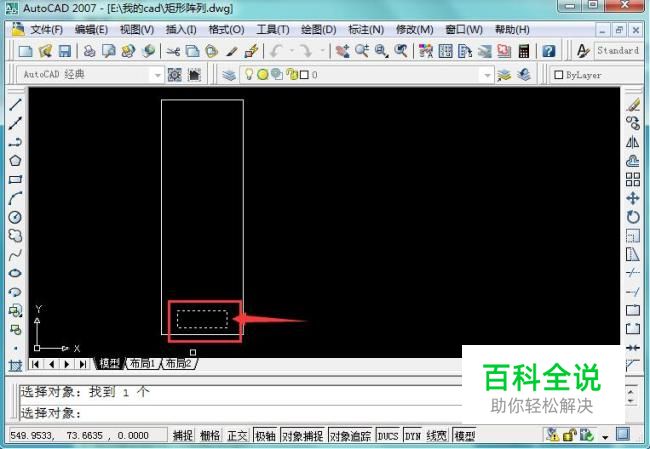

    点击“选择对象”,选择我们需要阵列的图形,当出现如图所示的蚂蚁线时,则框选对象成功,如图所示:

  • 08

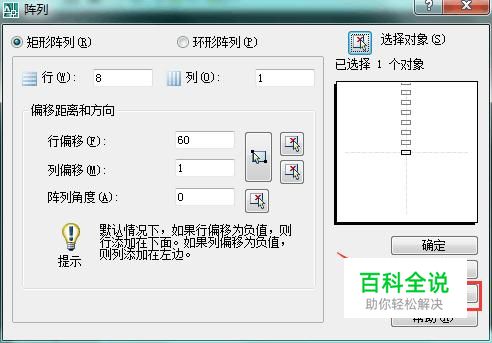

    点击“空格”或“回车”确定,在弹出的界面中找到“预览”选项,如图所示:

  • 09

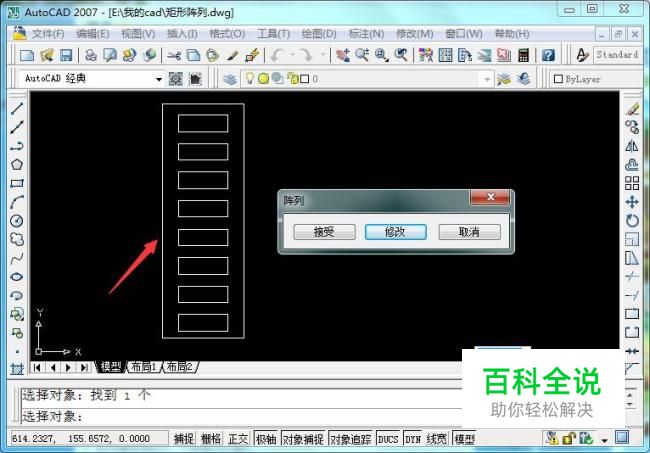

    点击“预览”,出现我们阵列后的图形,看是否满足我们的需要,如图所示:

  • 10

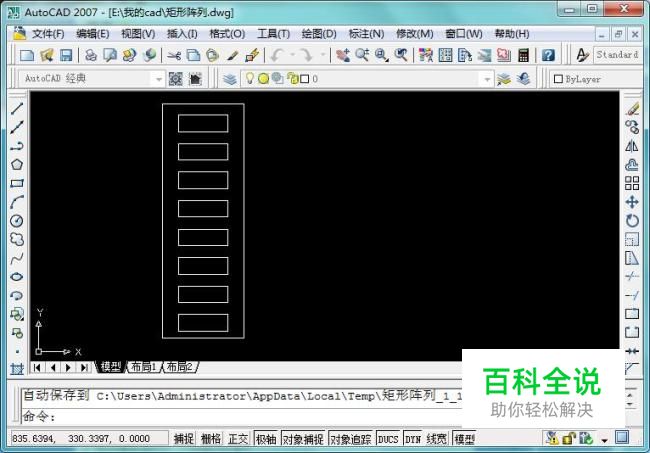

    点击“确定”选项,矩形阵列操作完成,如图所示:
