为什么cad中虚线显示为实线 调整虚线比例/间距

我们在使用CAD画图时,明明使用的是虚线而画出的图形却依然显示为实线,此时该怎么解决呢,下面我们就来看看CAD中虚线显示为实线如何调整虚线比例/间距的方法吧。

操作方法

  • 01

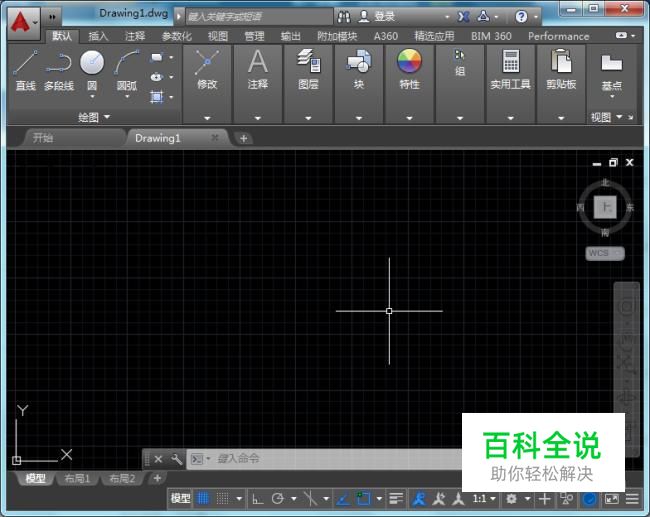

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

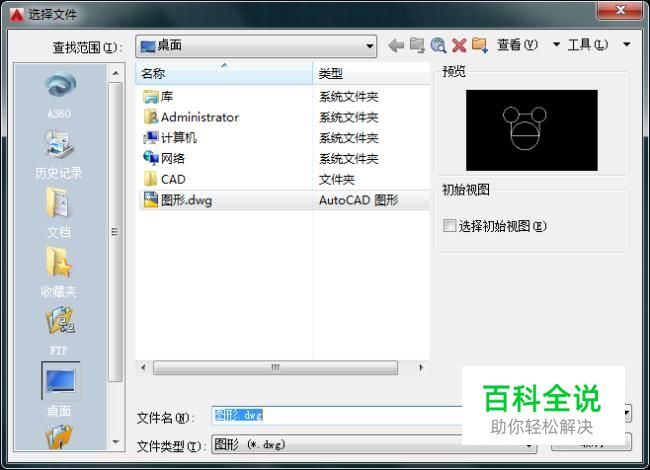

    在该界面内按下Ctrl+O键弹出选择文件对话框,在该对话框内找到我们的图形文件,如图所示:

  • 03

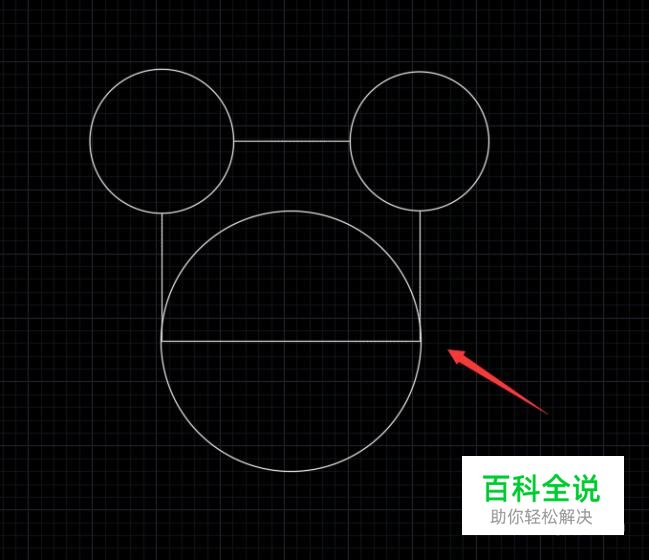

    打开后可以看到我们的图形现在的显示是实线,如图所示:

  • 04

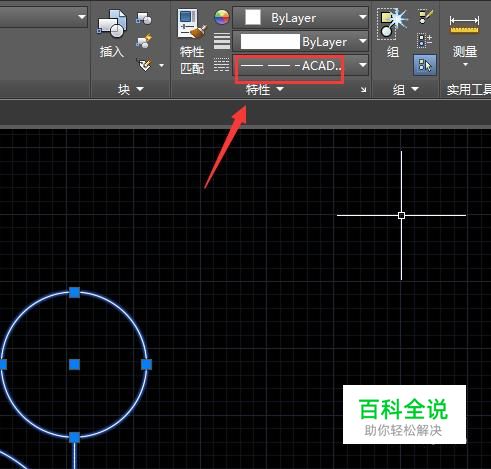

    选择图形在属性里查看线型为虚线,如图所示:

  • 05

    在特性里找到设置选项,如图所示:

  • 06

    点击特性设置选项,弹出特性面板,如图所示:

  • 07

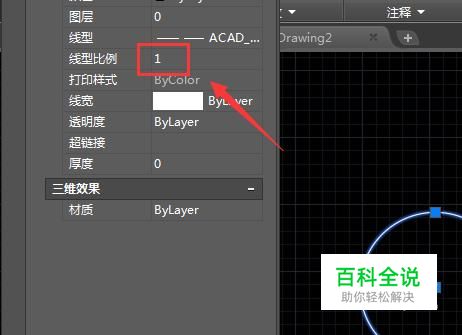

    在特性面板里找到线型比例选项,可以看到目前的线性比例为1,如图所示:

  • 08

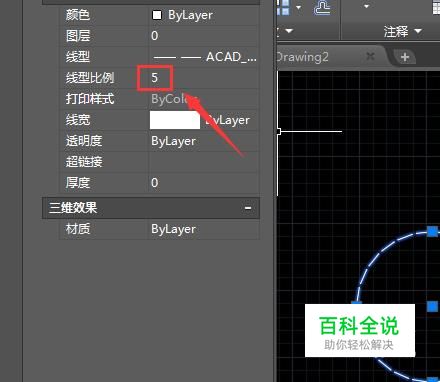

    在线型比例的输入框内输入5,如图所示:

  • 09

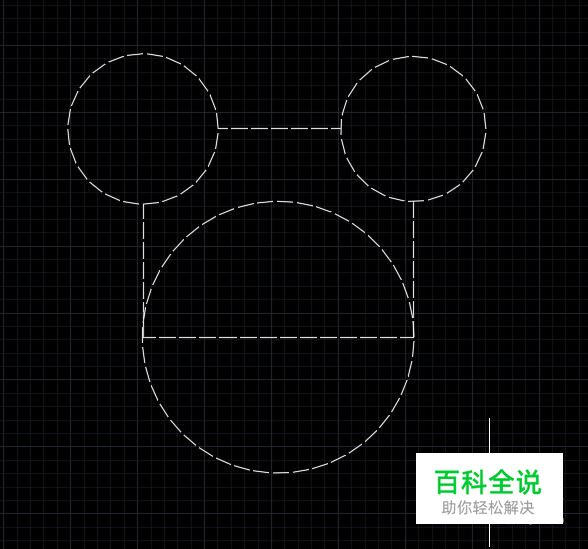

    更改线型比例后,可以看到我们的图形就显示为虚线了,如图所示:
