CAD画指定弧长圆弧

在CAD画图中,如果条件只有圆弧半径,而让你画指定弧长的圆弧,那么我们应该如何操作呢?下面一起来看一下。

操作方法

  • 01

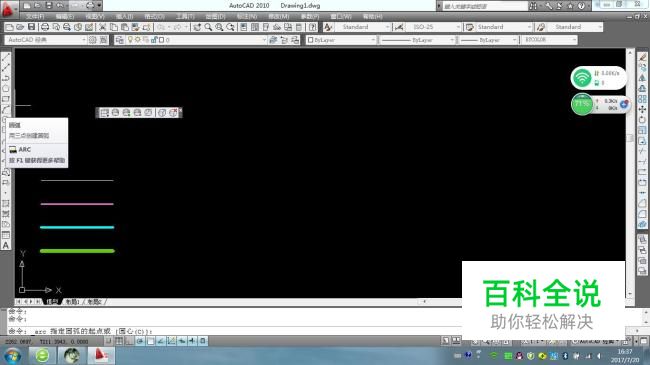

    首先打开CAD软件,点击画圆弧的图标,画出一段任意长度的圆弧。

  • 02

    要调节圆弧的长度,在命令行输入LEN,按回车键。继续在命令行中输入T,回车。

  • 03

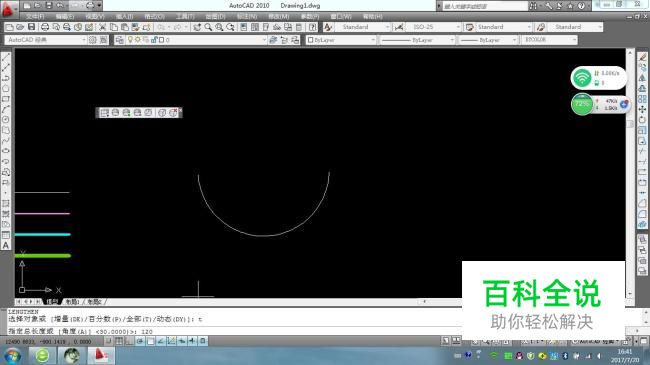

    在命令行中指定总长度一栏,输入你想要的长度,回车。

  • 04

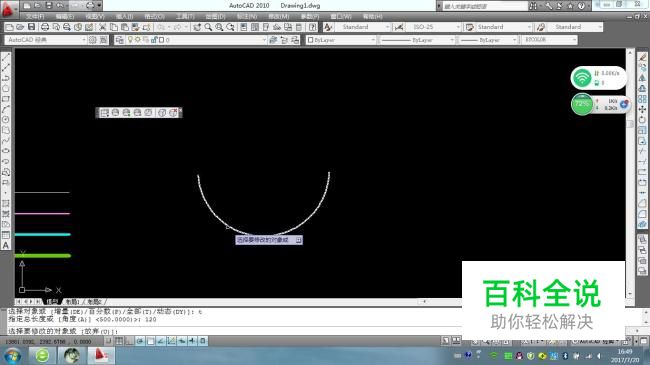

    选择要修改的对象,点击,修改完成。
