建筑cad线性/尺寸标注设置

在CAD中绘制建筑CAD图纸的时候,需要设置CAD的线性和尺寸标注。那么,下面来看看建筑cad线性/尺寸标注怎么设置。

操作方法

  • 01

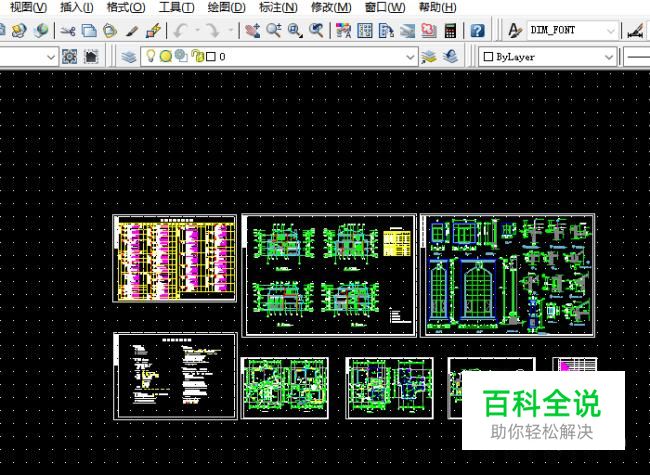

    打开CAD软件,可以看到界面中的图纸,如下图所示。

  • 02

    在界面的上方有一排工具栏,点击其中的格式选项。

  • 03

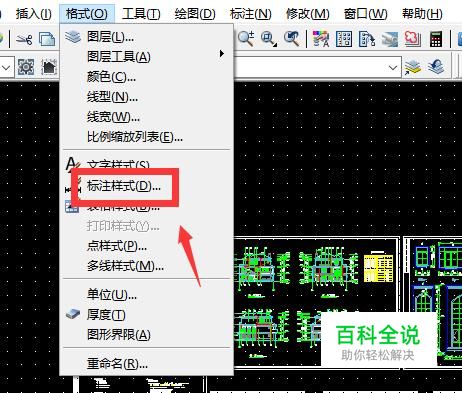

    之后,会弹出一个下拉列表,点击列表中的标注样式选项。

  • 04

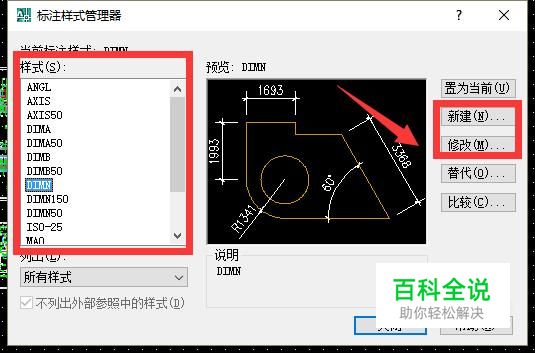

    在界面中会弹出一个标注样式管理器。在左侧有可以选择的样式,也可以点击新建,新建一个样式。小编这里点击修改,修改样式。

  • 05

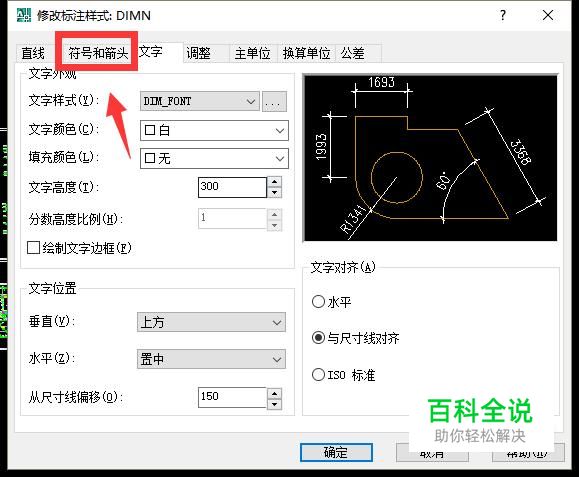

    不修改直线这一栏,点击符号和箭头选项。

  • 06

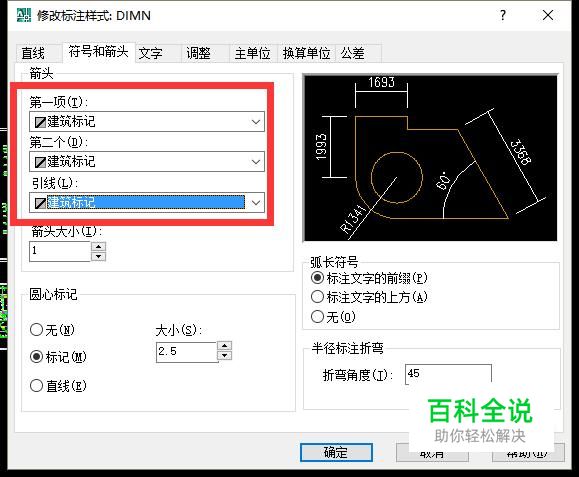

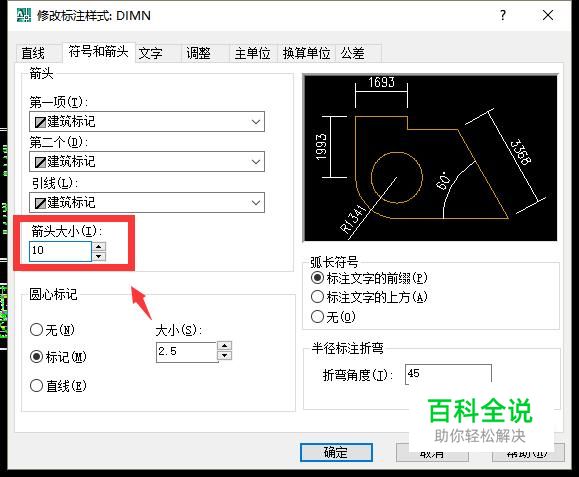

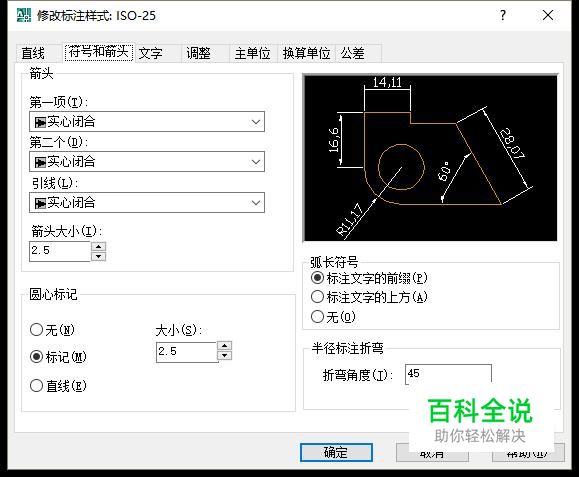

    把箭头的第一项,第二个,引线都选择为建筑标记。下面的箭头大小设置一个合适的大小,小编这里设置为10.

  • 07

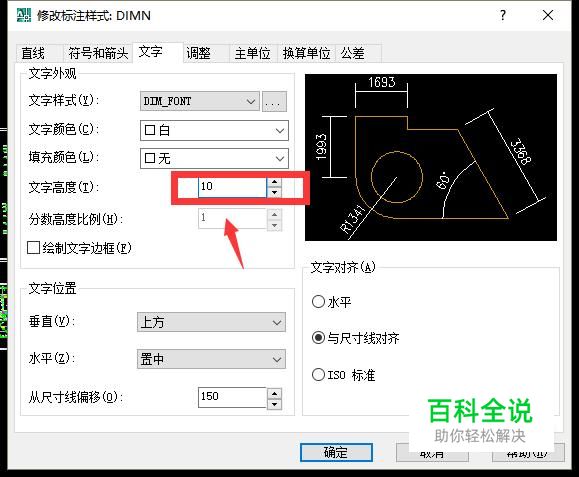

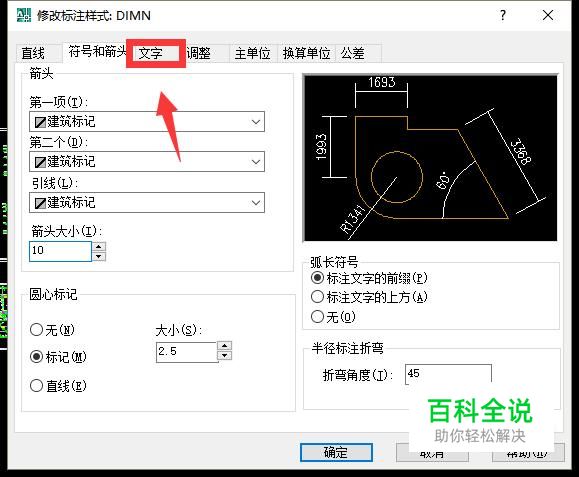

    再点击上方的文字选项。文字高度也可以设置为一个合适的大小,小编这个也修改为10.

  • 08

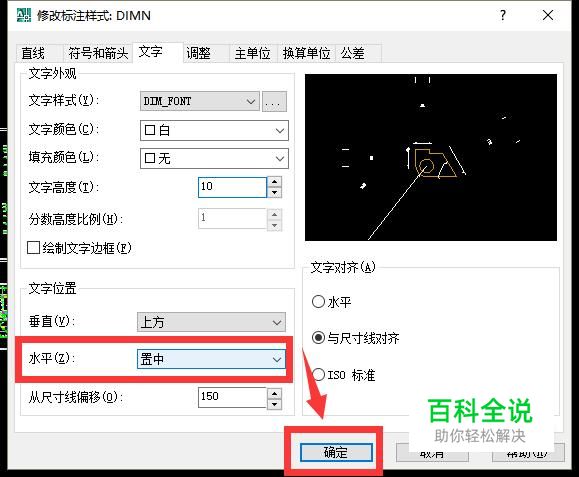

    下方的文字位置,水平的选择为置中。设置完成了以后点击确定按钮。
