UG NX利用拉伸管道等命令画节能灯及渲染的技巧
UG NX功能强大，同一个特征我们可以用多种命令做出来，在我们的设计过程中，出于时间、效率的考虑，总要寻找最简单方便的技巧。这里主要以绘制节能灯为例，简述了拉伸、管道、镜像体等命令的一些技巧，同时还还介绍了一个渲染的一些方法。
操作方法
- 01

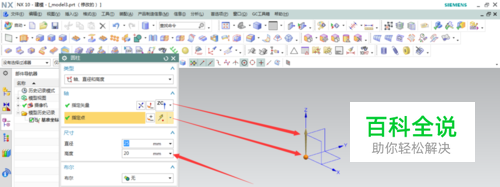

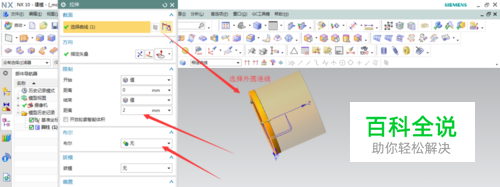

首先用圆柱体命令画一个灯头，UG NX的设计特征实体命令相比其它软件是一个优势，简化了造型过程。然后可以直接选取圆柱端面的外圆连线进行拉伸，这一点也是一个优势，其它软件没有这么方便。先拉伸灯头的端面增加重叠厚度。
- 02
然后拉伸灯头部分的锥面及旋扭部分，可以在拉伸命令里面直接进行拔模及偏置处理，非常简单方便。具体尺寸及效果如图所示
- 03
再拉伸一块灯头部分的标志线，同样选择连线拉伸调整即可。
- 04
选择草图绘制，调整基准面，可以直接选取创建基准，输入移动原基准距离即可，不需要像其它软件要先去创建一个新基准面再才进入草图。在草图里绘制灯泡，直接画出灯泡的形状即可，使用镜像对称约束功能都能完成，结果如图
- 05
选择插入/扫掠/管道命令，选取绘制的草图线，选择外径尺寸和内径尺寸，内径尺寸为0时则产生的是圆柱体，根据自己需要调整。选择插入/关联复制/镜像几何体命令，对刚生成的管道进行镜像，生成2U灯管。
- 06
绘制2U灯管的连接管，选择与前基准面垂直的基准为草图基准面，绘制一条直线，高度与前草图高度一致，宽度对准两灯管中心，如图所示
- 07
再次使用管道命令生成连接连接管，效果如图
- 08
选择视图/可视化/高质量图片进入渲染模式，点击材料纹理，左边的资源条会生成一个系统材料选项，下拉资源条即可找到，选取合适的材料拖动到相应的特征，具体操作如图
- 09
因为灯头旋转头没有创建螺纹，可以返回建模创建螺纹，这里做一个简单的螺纹修整，如果要做的像一点应该做一个圆和螺旋线用扫掠功能。这里不要求太多，做个样子出来，如图所示，螺纹生成后使用边倒圆命令对螺纹底部进行倒圆，让它看起来像圆弧螺纹。着色后效果如图。
- 10
进行场景的添加，选择艺术外观显示，点击场景编辑器，在系统场景里选择一个内部图片，最后添加场景的效果如图所示。
