Auto CAD 2010几何约束显示、隐藏与删除
几何约束的标志的显示、隐藏和约束的删除我们在机械制图中需要经常使用,清晰的了解其含义与使用方法意义极大。
操作方法
- 01

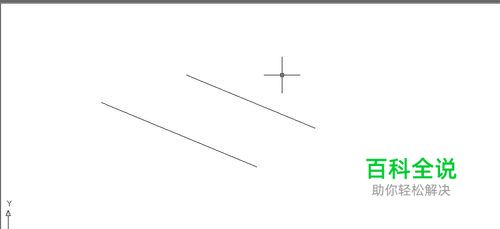

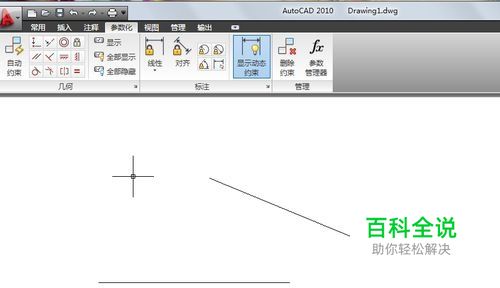

首先,打开CAD,随便画两条直线
- 02

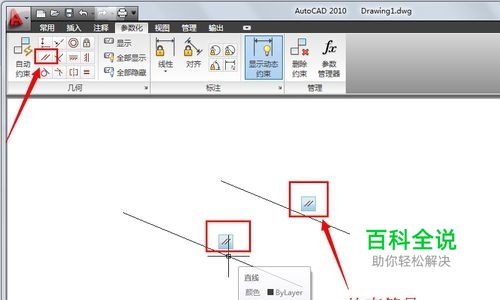

选择平行:约束两条直线,使其具有相同的角度。
- 03

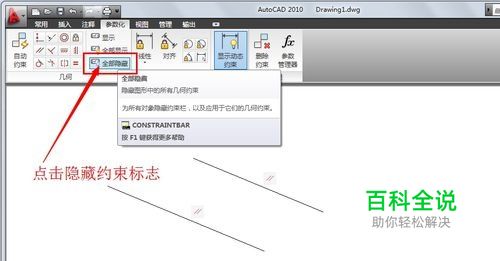

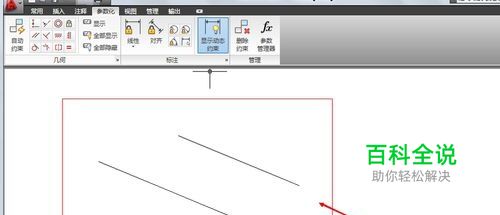

点击参数化→全部隐藏;就能隐藏所有约束标志
- 04

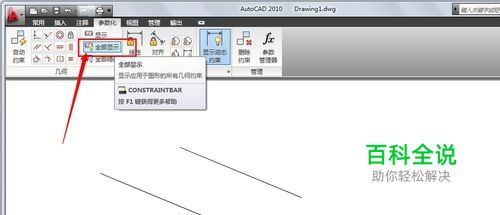

若想显示图中的所有约束标志可以点击参数化→全部显示;
- 05

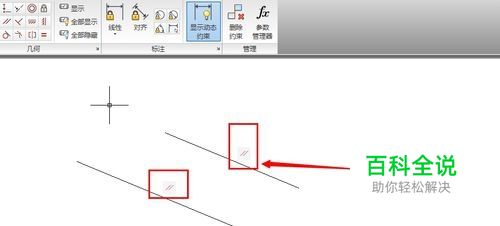

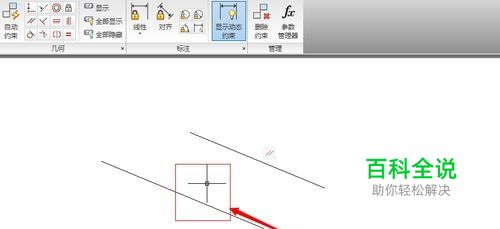

如果只想删除部分约束标志,可以将鼠标移到要删除的标志上,这是标志右下方会出现小叉,点击小叉即可
- 06

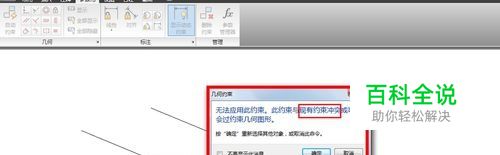

当选择垂直:约束两条直线或者多段线段,使其夹角始终保持为92度。此时会出现如图所示的对话窗,无法应用此约束
- 07

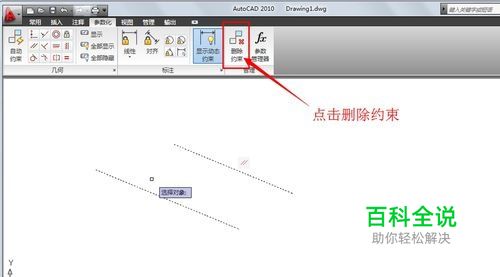

我们想让这两条直线垂直,我们就要先删除平行约束。 点击参数化→删除约束;选择对象,回车
- 08

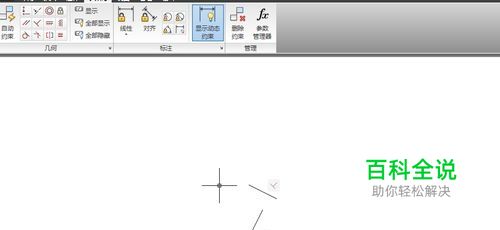

再次选择垂直约束,点选两条线段
- 09
几何约束的显示、隐藏与删除介绍完了。 祝大家工作顺利,学习进步!!
