CAD怎么用轴测图画一个圆柱体
轴测图是cad中绘制图形的一种方式，常用于机械制图的绘制，绘制的图形是有立体感的单面投影图，下面来怎么用轴测图绘制圆柱体。
操作方法
- 01
要绘制轴测图首先我们需要在软件中调整到轴测图模式，在打开的软件中右键点击下方对象捕捉按钮选择其中的设置。
- 02

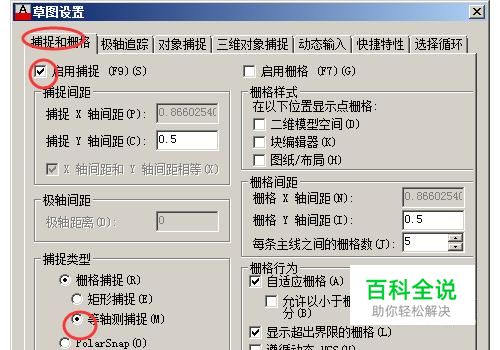

在弹出的草图设置中我们首先切换到捕捉和栅格选项卡然后在启用捕捉上点对勾，在捕捉类型下的等轴测捕捉上点击选择，然后点击确定。
- 03
在图形中按F5进行切换，把光标切换到平面上。
- 04

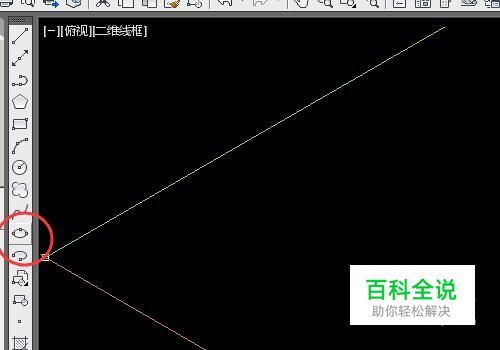

然后我们在图形中点击椭圆。
- 05

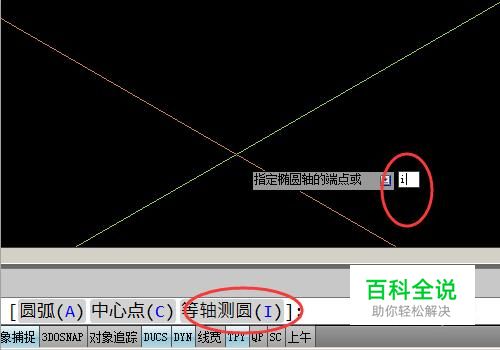

在图形中输入I或者点击下方命令栏中的等轴测圆。
- 06

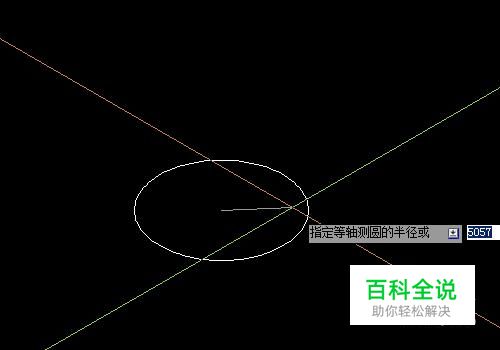

然后我们绘制轴测图圆柱体的圆。
- 07

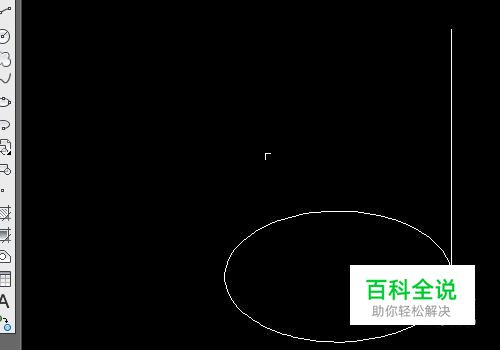

用直线工具会在圆柱体的一个边。
- 08
用复制命令复制我们绘制的椭圆。 然后把另外一个边线也连接。
- 09
用修剪工具把不需要的线条修剪掉就可以了。
