CAD三维花瓶的建模方法

CAD的三维功能其实是非常强大的，做好了各种模型都可以做出来。今天我就做一个工艺品花瓶，把方法交给大家。主要是思路，有思路就可以实现建模。

操作方法

  • 01

    第一步，找一张你喜欢的花瓶图片，然后把图片保存到电脑里。图片格式保存为JPG最好。然后直接选择复制粘贴将其粘贴到CAD画图界面中。

  • 02

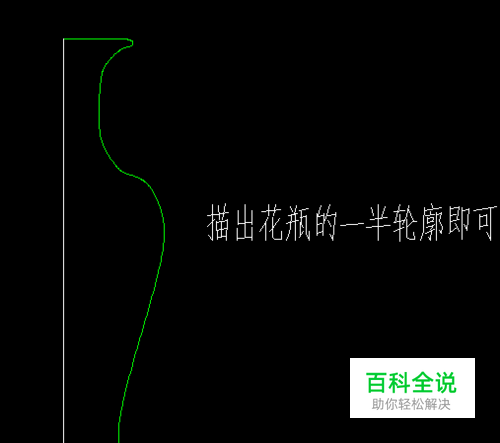

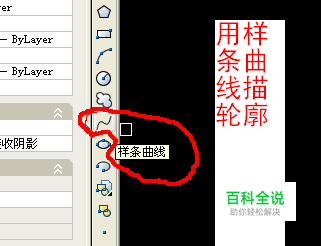

    第二步，选择样条曲线，用样条曲线顺着花瓶的轮廓进行描图工作。整个花瓶描一半即可。

  • 03

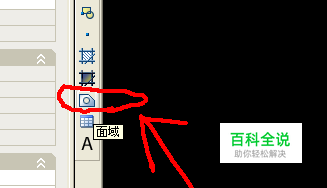

    第三步，选择面域或输入快捷键reg，回车，面域描好的花瓶轮廓线。

  • 04

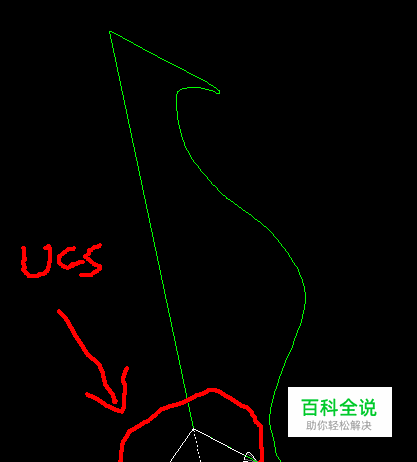

    第四步，旋转面域好的花瓶轮廓。将UCS坐标挪到花瓶的底部中点上，然后将UCS的XY平面垂直花瓶轮廓面。在XY平面画一个圆，圆的半径就是花瓶底座的半径。 方法：输入UCS回车，输入3回车，然后选择顶点，在选择X坐标、在Y坐标即可将UCS变换好位置。

  • 05

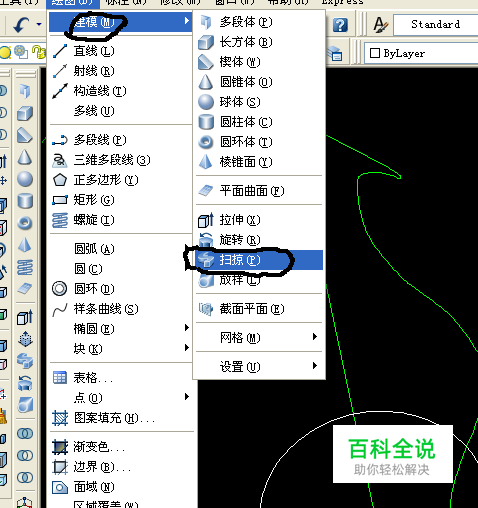

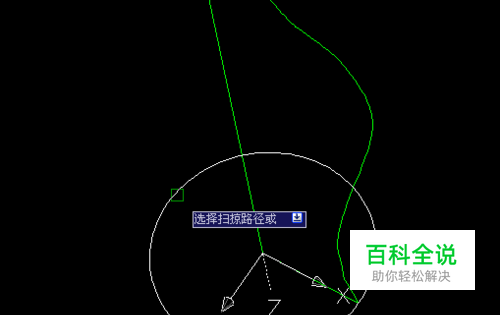

    第五步，选择建模中的扫略功能，点花瓶轮廓，然后提示你选择路径，这时候选择花瓶底座的圆。因为我们是按照圆轨迹扫略形成的这个花瓶模型。

  • 06

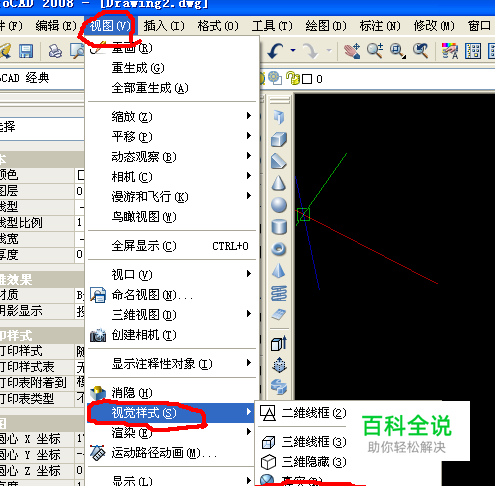

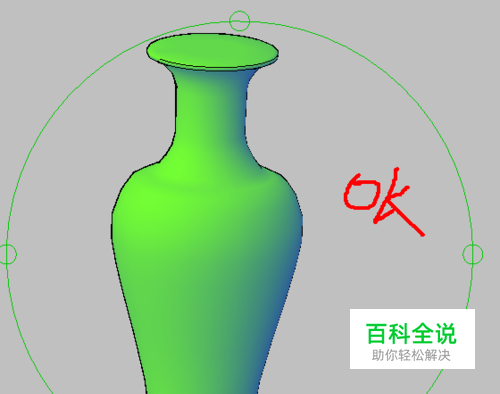

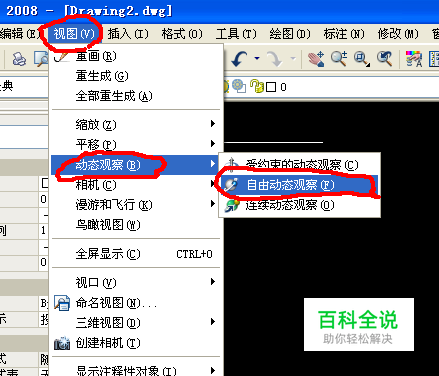

    第六步，选择视图--视觉样式--真实，点开后我们就能看到花瓶的模型了。成功。如果想将花瓶上颜色或者图案，就选择高级渲染进行后期渲染工作了。
