eNSP模拟器---OSPF协议实验(单区域配置)
OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interior Gateway Protocol,简称IGP),用于在单一自治系统(autonomous system,AS)内决策路由。是对链路状态路由协议的一种实现,隶属内部网关协议(IGP),故运作于自治系统内部。
OSPF路由协议是一种典型的链路状态(Link-state)的路由协议,一般用于同一个路由域内。在这里,路由域是指一个自治系统(Autonomous System),即AS,它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。在这个AS中,所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库,该数据库中存放的是路由域中相应链路的状态信息,OSPF路由器正是通过这个数据库计算出其OSPF路由表的。
作为一种链路状态的路由协议,OSPF将链路状态组播数据LSA(Link State Advertisement)传送给在某一区域内的所有路由器,这一点与距离矢量路由协议不同。运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
操作方法
- 01

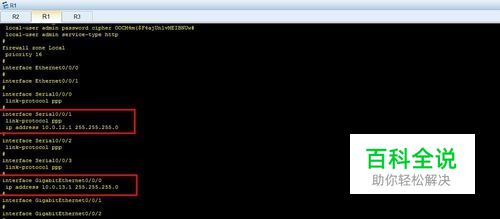

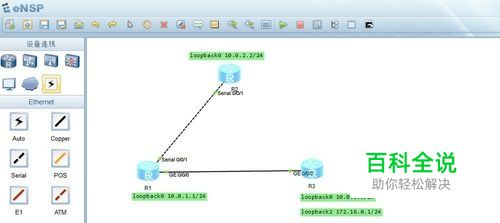

一、基本配置(ip地址设置) 1、R1 的接口分别是10.0.12.1/24--10.0.13.1/24--10.0.1.1/24 2、R2 的接口分别是10.0.12.2/24--10.0.2.2/24 3、R13的接口分别是10.0.13.3/24--10.03.3/24--172.16.0.1/24
- 02
二、ospf配置 1、定义R1的loopback接口为10.0.1.1作为R1的RouterID,使用默认的ospf的进程号1,将10.0.12.0/24--10.0.13.0/24--10.0.1.0/24三个网段定义到ospf区域0
- 03

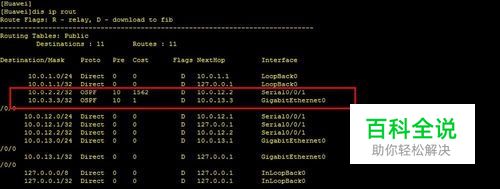

三、ospf验证 1、查看R1、R2、R3的路由表 2、使用display查看ospf路由表(display ip routing-table protocol ospf) 3、使用display ospf peer命令查看邻居的详细信息
- 04

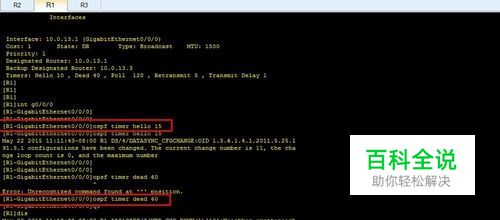

四、ospf hello 和dead时间参数修改
- 05
五、ospf缺省路由发布及验证
- 06

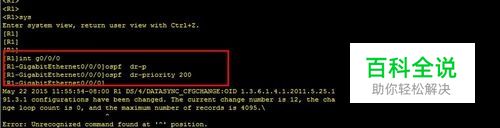

六、ospf DR/BDR选举控制 1、使用ospf dr-priority命令修改R1和R3的路由优先级 2、查看配置后的邻居建立情况和DR/BR的建立
- 07

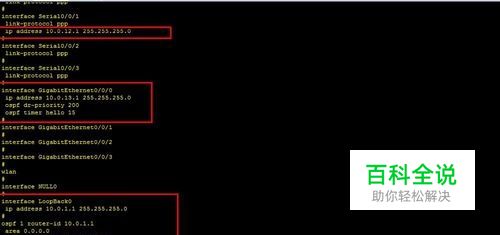

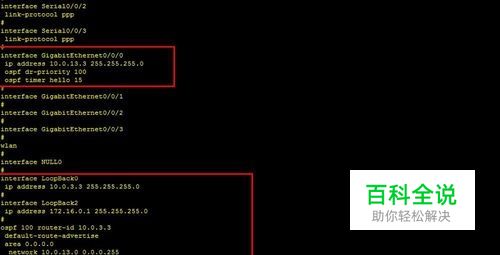

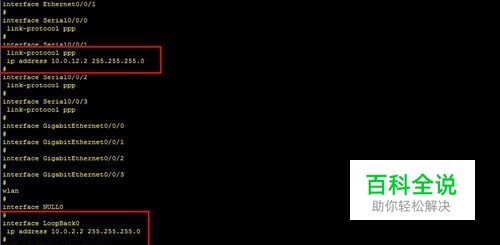

七、查看路由器所有配置
