CAD的图案填充功能如何使用
在CAD中,经常会需要使用截面图,或者断面图,对于这些图形需要进行特殊标记,就是需要使用图案填充功能,具体就是使用45°的斜线进行表示,具体对应CAD中的功能模块就是图案填充。
操作方法
- 01
在下图的CAD草图中,是一个圆形,图案填充的对象一定是封闭图形,否则填充是毫无意义的,所以以圆为例非常典型。
- 02

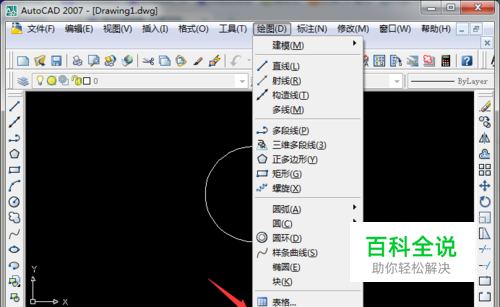

点击绘图菜单,在弹出的窗口中选择“图案填充”选项,这样就可以调出图案填充的运行命令了。
- 03

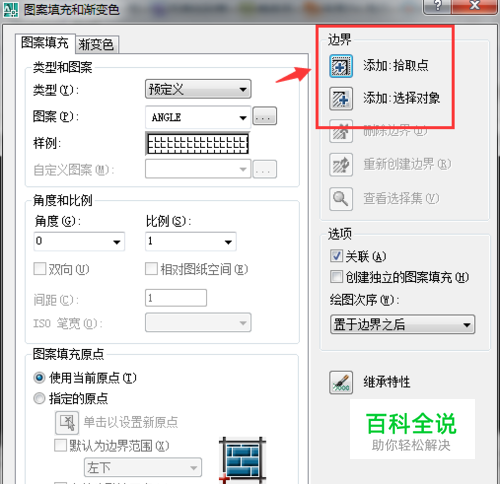

首先,需要选择图案填充对象的边界,可以通过点选,也可以直接选择封闭图形,点选的方法可以鉴定区域是封闭。
- 04

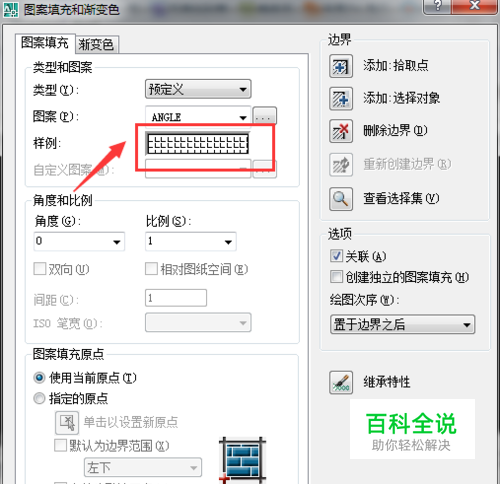

其次,选择填充图案的样式,正规的CAD制图,一般都是向左或者向右倾斜45度的直线,找到这个图案,选择即可。
- 05

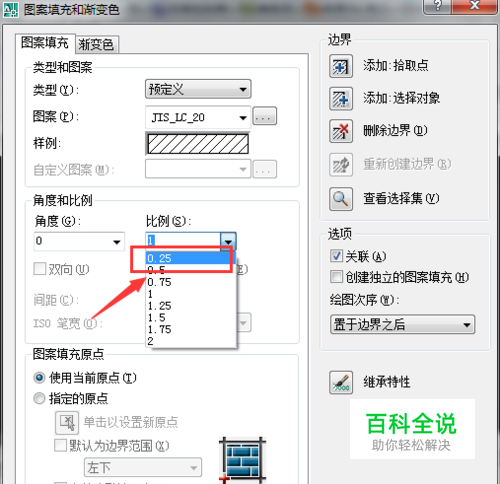

最后需要设置填充直线的密度,不能过密,也不能太稀疏,达到最佳的观察效果就可以啦,一般建议选择0.25即可。
- 06

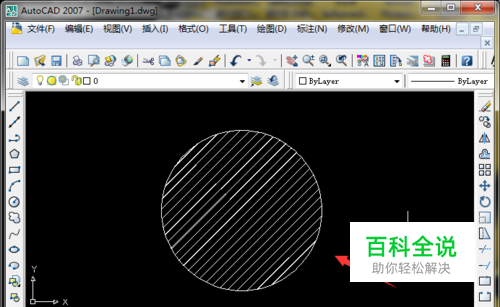

下图就是图案填充直线的最后效果,这样就可以表示成为一个圆柱体的截面图,有不同的图案含义,大家可以尝试不同的填充方案。
