如何更改UG12.0中模型的默认颜色

UG软件安装好后，模型的默认颜色是土黄色；如果不想模型显示这种颜色该怎么做呢？

操作方法

  • 01

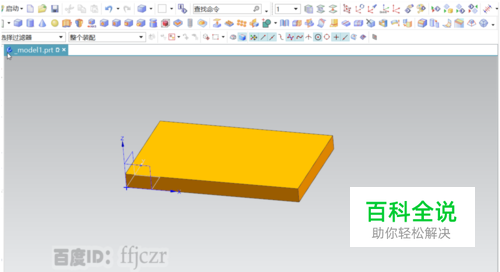

    下图是默认的模型颜色，如果觉得这种颜色不好，想要更换该怎么做呢？

  • 02

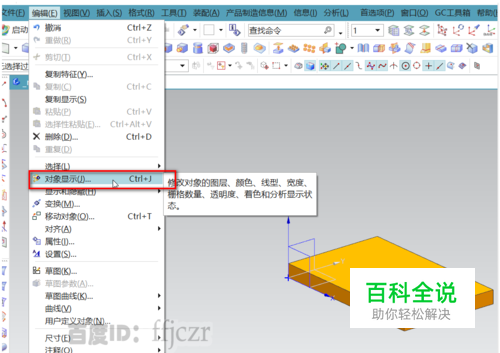

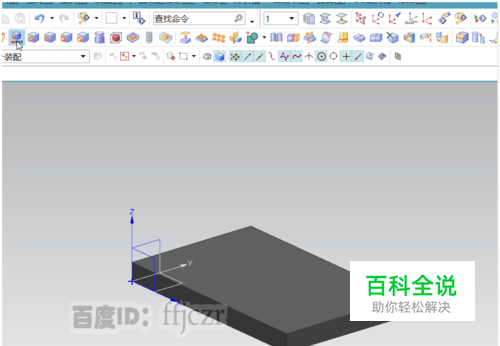

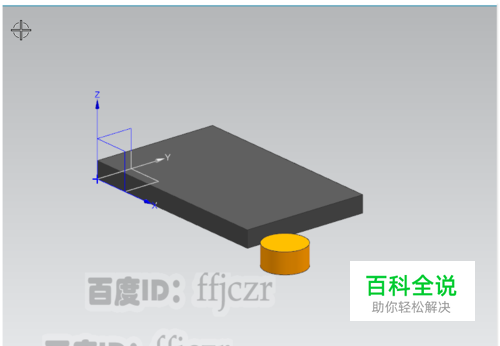

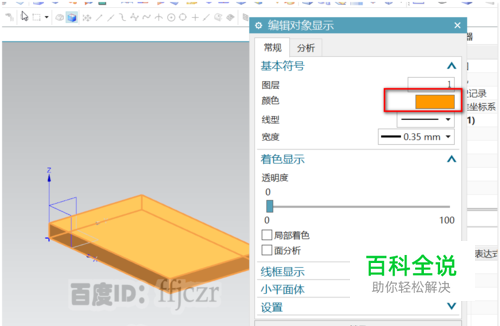

    可以选择编辑菜单中的对象 显示（快捷键Ctrl+G），在弹出的对话框中选中要 改变颜色的对象，确定后会弹出一个可以更改对象显示属性的对话框来；点击颜色框后选择想要的颜色确定即可更改模型的颜色了。 但这种改法有只能对一个对象有效，再新建模型还是原来的颜色。怎么永久的更改模型的默认颜色呢？

  • 03

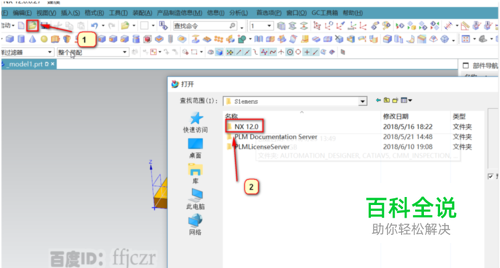

    只要更改了UG的建模模版就可以了。点击打开文件，找到UG的安装目录；为方便说明，下面一步一步的用图片说明，希望不要觉得烦哦。

  • 04

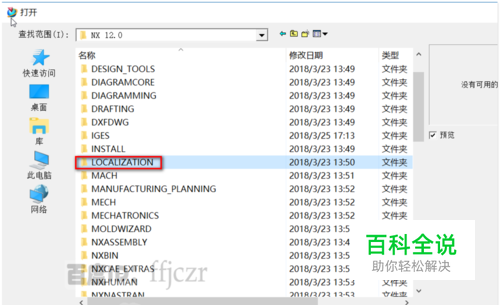

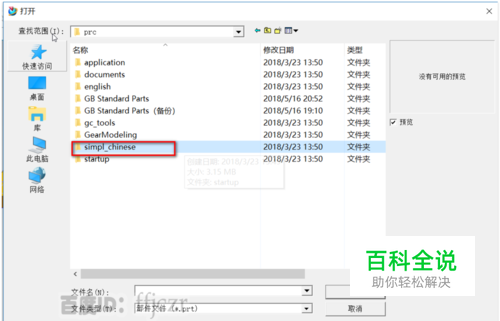

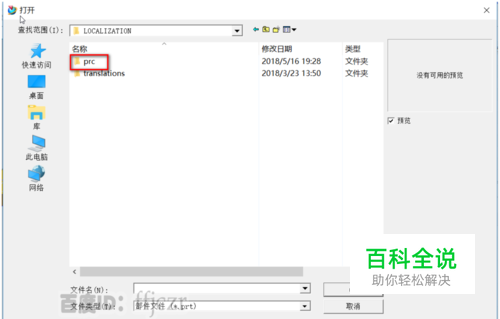

    打开文件夹NX12.0，在里面找到文件夹：LOCALIZATION，打开它。在里面打开文件夹prc；在里面打开文件夹：simpl_chinese。

  • 05

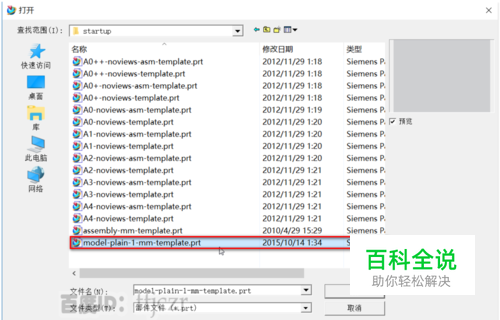

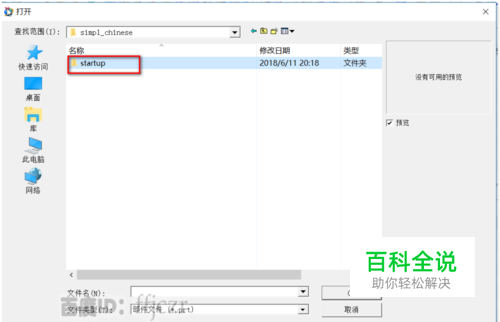

    simpl_chinese就是专门用来存放各种模版的文件夹，打开它后，再打开startup这个文件夹，里面就存放了大量的模版文件。找到建模模版文件：model-plain-1-mm-template，打开它。

  • 06

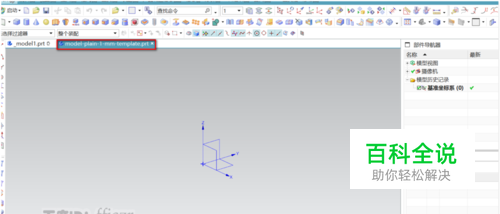

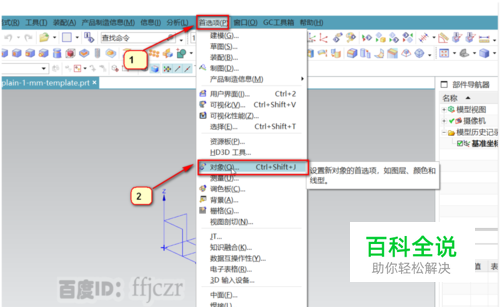

    这时进入了建模模式，这里就是默认的建模模版，修改了这里的参数，并保存；下次建模的参数就会以修改后为标准了，所以这里的一切东西不要乱动。只作对象颜色的修改。 点开首选项，找到对象选项，在弹出的对话框中修改其中的参数。

  • 07

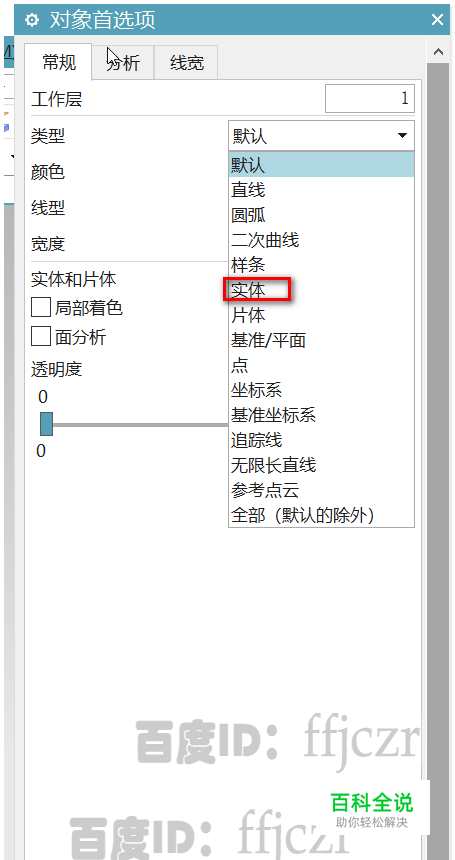

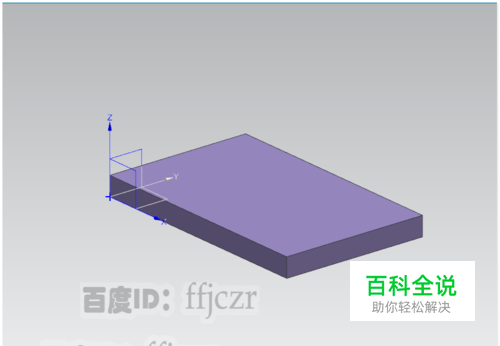

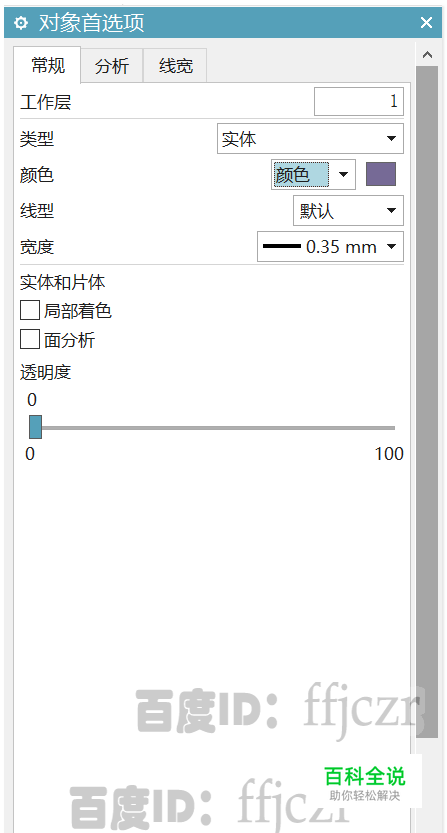

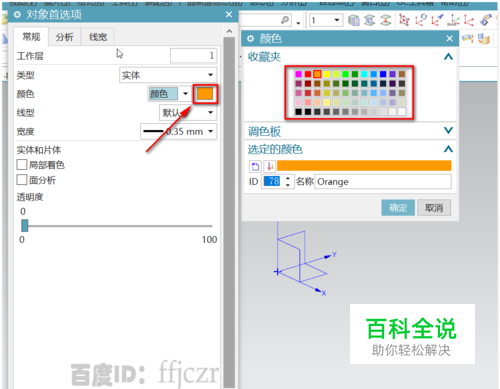

    在类型选项中选择实体，点下方的颜色块，会弹出一个颜色选择对话框，在里面选上所要的颜色后点确定。保存这个文件。再次打开新建文件，建立一个模型可以看到模型的颜色被改掉了。
