程序基本结构的流程图实例讲解
不论什么程序设计语言，程序设计都有3种基本结构：顺序结构、选择结构和循环结构。三种基本结构的特点： 一个入口，一个出口，不出现死循环和死语句。
操作方法
- 01

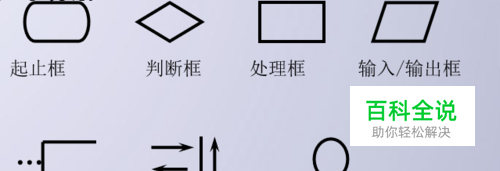

1、程序流程图 程序流程图是用一系列的图形、流程线和文字说明算法中的基本操作和控制流程。 流程图的基本元素包括： >表示相应操作的框； >带箭头的流程线 >框内外必要的文字说明。 具体如图所示
- 02

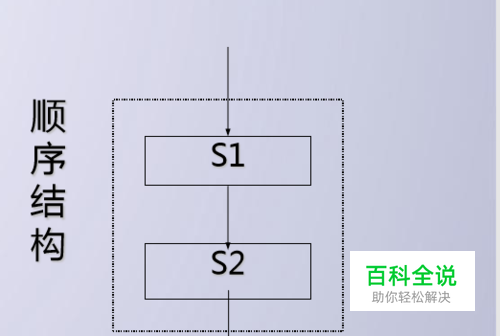

2、顺序结构 任何算法(程序)都可以由顺序结构、选择结构和循环结构 这三种基本结构组合来实现。三种基本结构的特点： 一个入口，一个出口，不出现死循环和死语句。 顺序结构如下
- 03

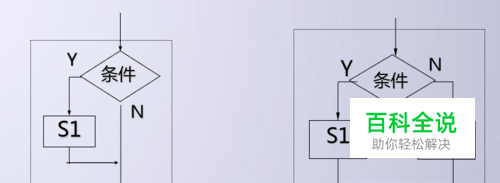

3、选择结构 选择结构又分为单选择结构和双选择结构
- 04

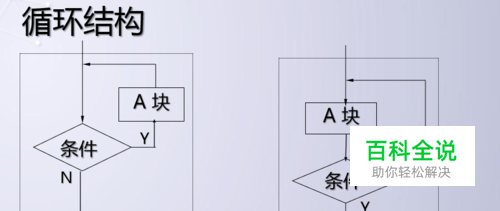

4、循环结构 循环结构又分为当循环结构和直到循环结构
- 05

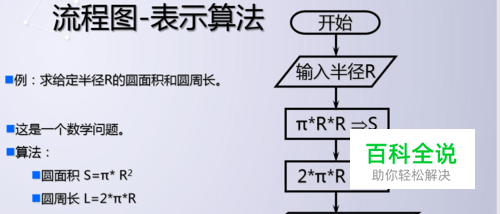

5、 举例：顺序结构计算给定半径R的圆面积和圆周长
- 06

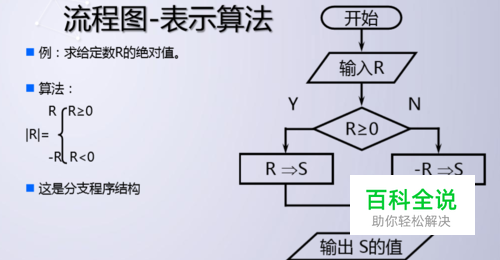

6、举例：分支结构求给定数R的绝对值。
- 07

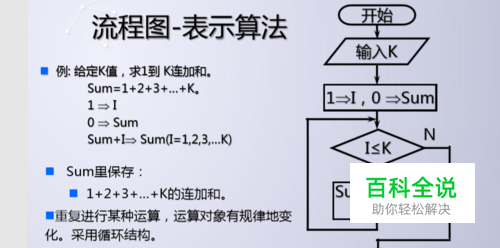

7、举例：循环结构求1到K个数的和。
