CAD中边界的使用方法

在我们使用CAD绘图时,使用边界能裁剪出两物品相交的部分,下面就让小编来为大家介绍具体的操作方法吧,希望对大家有所帮助。

操作方法

  • 01

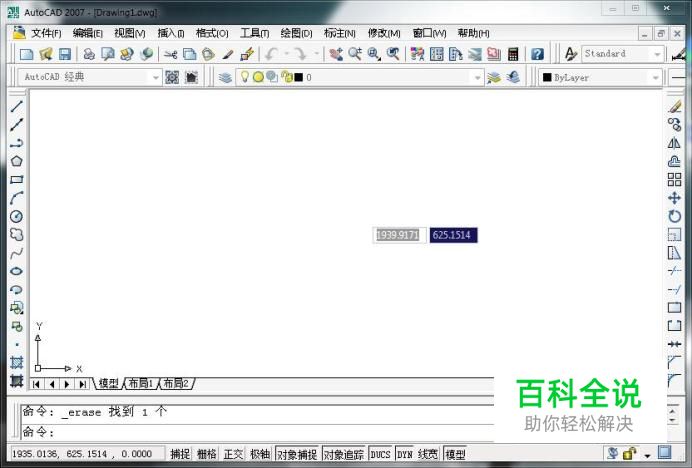

    首先打开CAD软件,操作界面如图所示。

  • 02

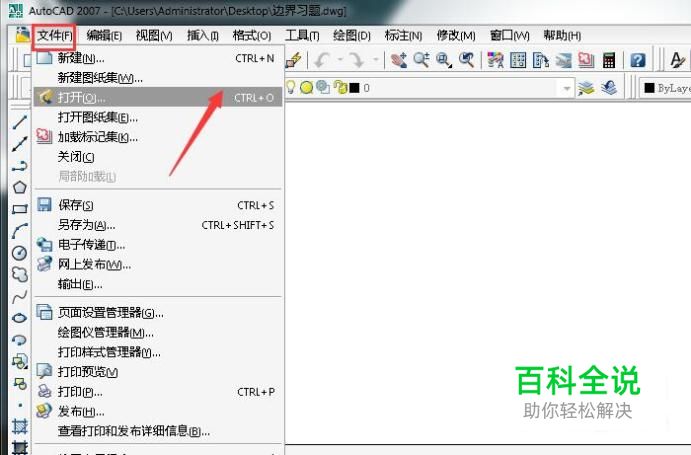

    点击文件工具栏的“打开”,如图所示。

  • 03

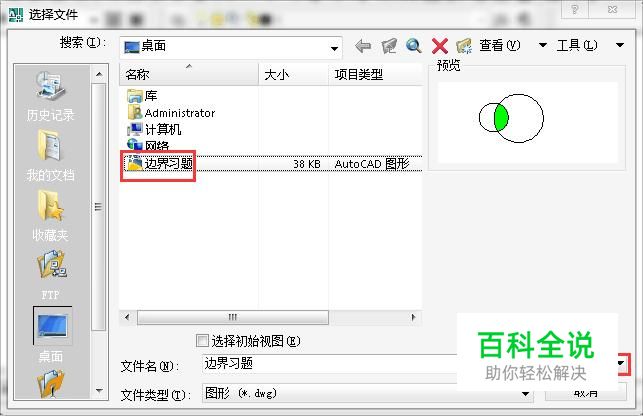

    选择“边界习题”,点击打开,如图所示。

  • 04

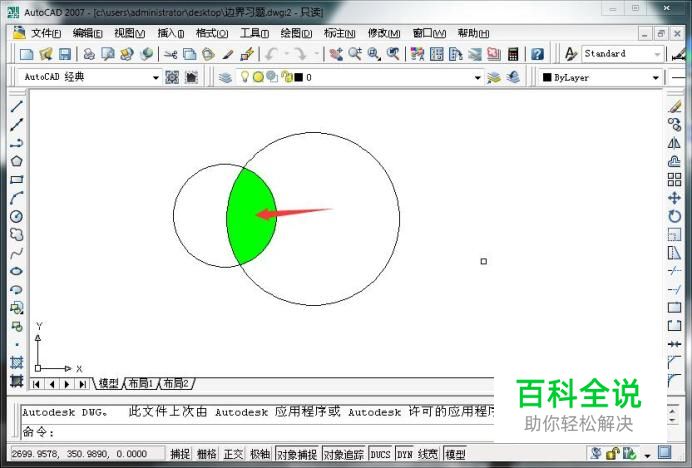

    打开的图片如图所示。

  • 05

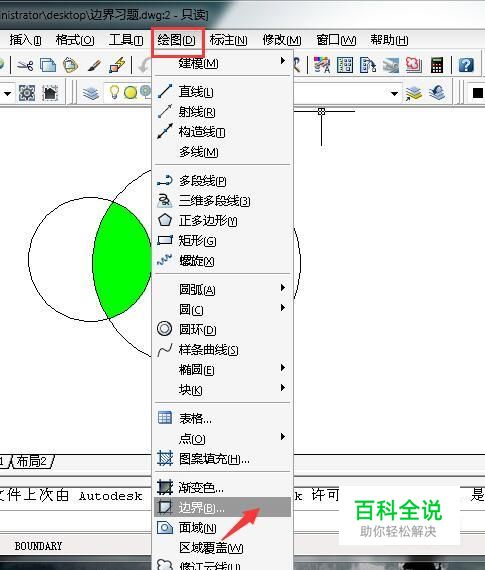

    点击绘图工具栏的“边界”,如图所示。

  • 06

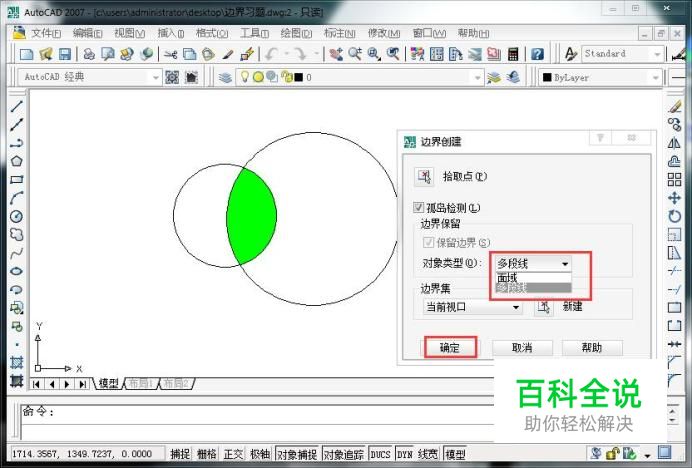

    根据自己的需要选择“对象类型”,点击确定,如图所示。

  • 07

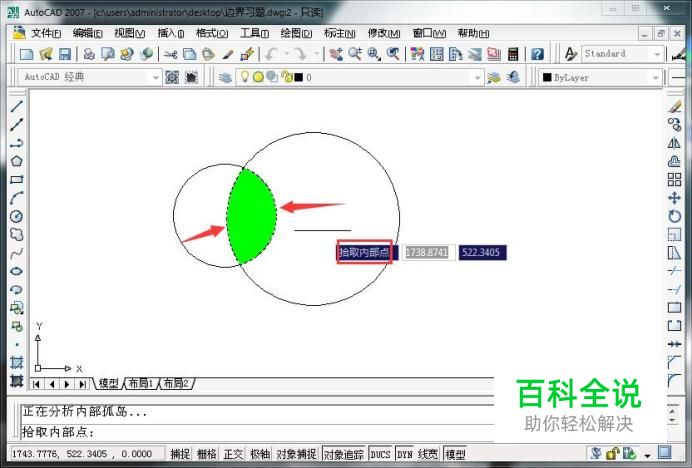

    随后系统会提示拾取内部点,拾取两圆相交的边界,当它的形状呈蚂蚁线状时表示被选中,如图所示。

  • 08

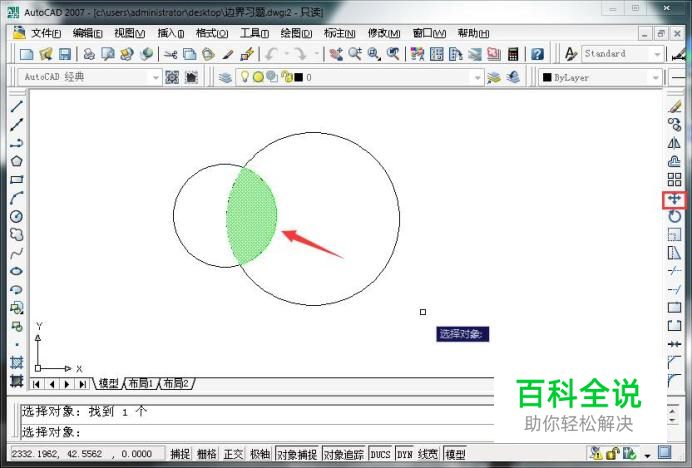

    选择右侧面板的移动命令,选择相交的边界为移动对象,如图所示。

  • 09

    指定两个移动点,如图所示。

  • 10

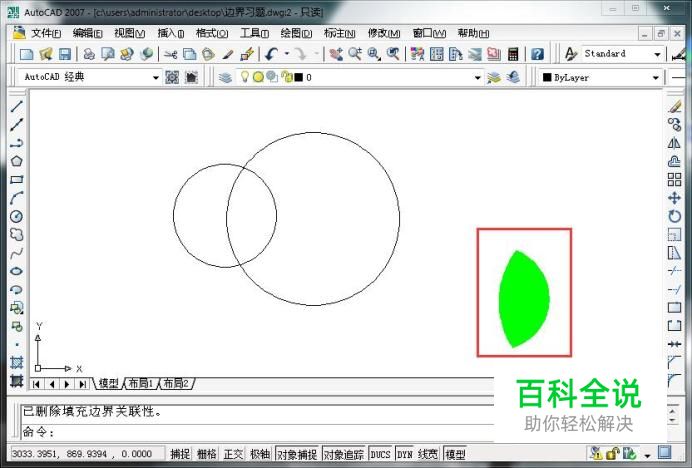

    最终相交的边界就被移动出来了,如图所示。
