cad中如何把已有的多线段生成闭合

Join命令能够把多段线生成闭合，下面介绍它的操作。

操作方法

  • 01

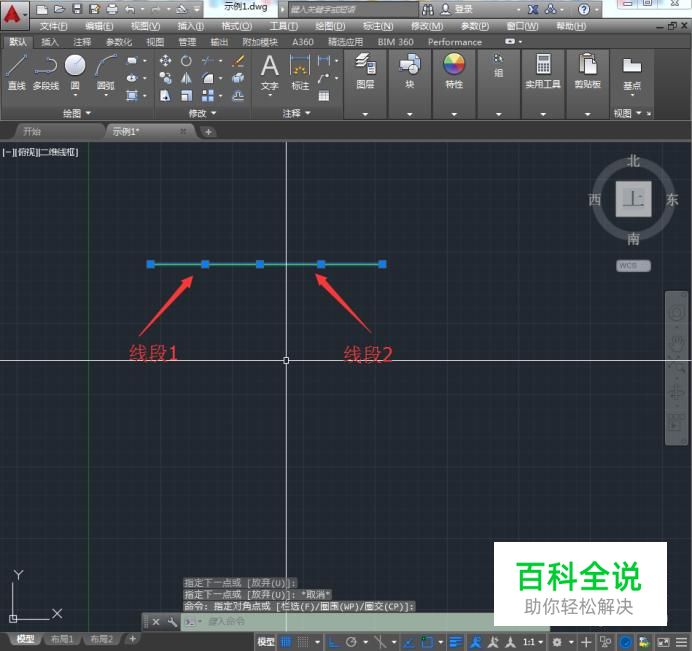

    打开CAD软件，用直线命令画出两条线段，线段需要收尾连接。

  • 02

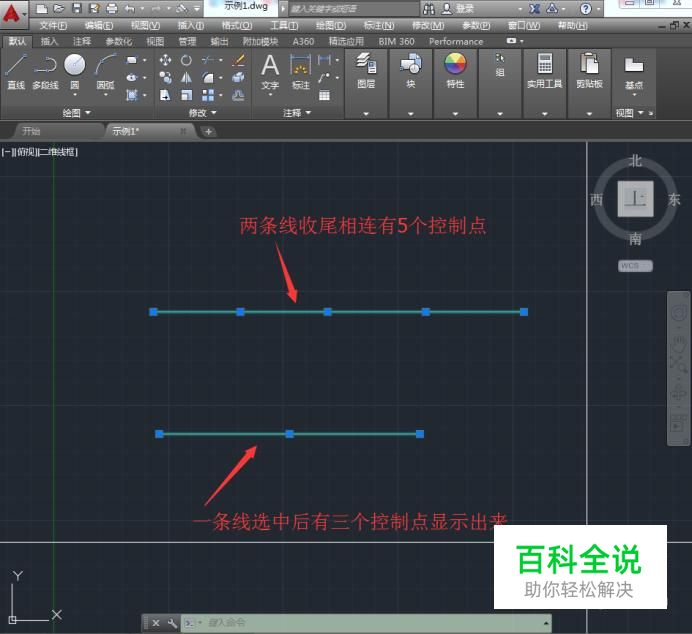

    线面再用一条线段比较一下它们的区别。

  • 03

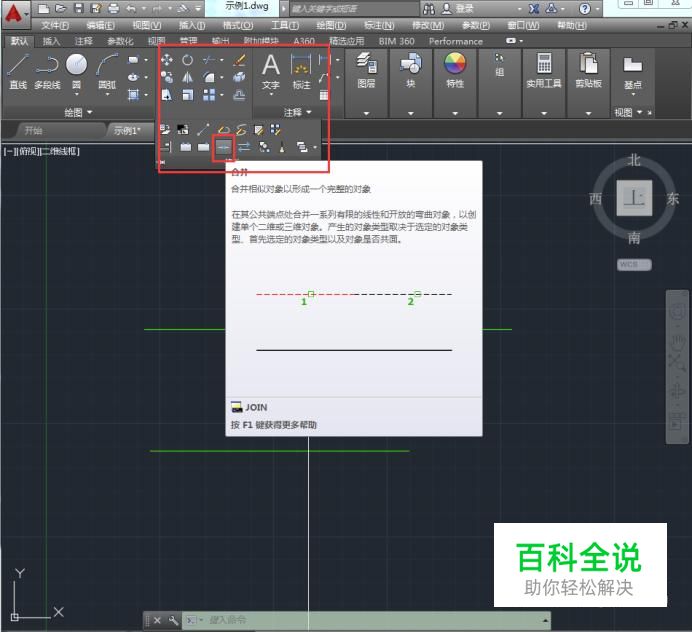

    选择“修改”-“合并”如下图框中按钮，或者输入“j+空格键”，调用合并命令。

  • 04

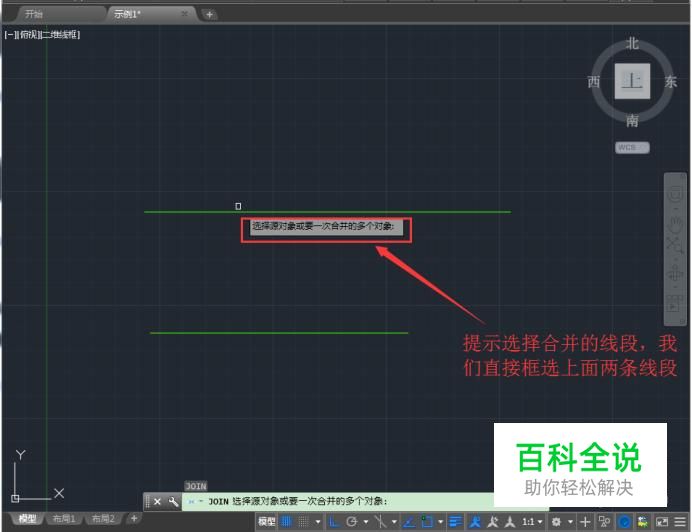

    按照提示框选两条线段，然后点击鼠标右键。

  • 05

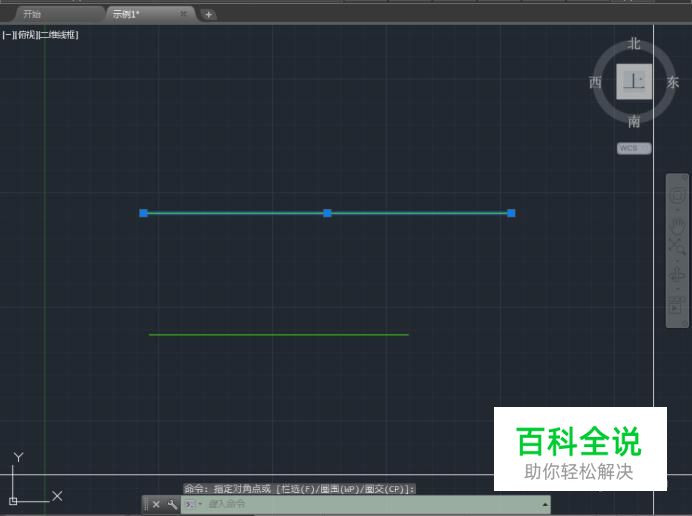

    两条线段已经变成了一条线段。

操作方法2

  • 01

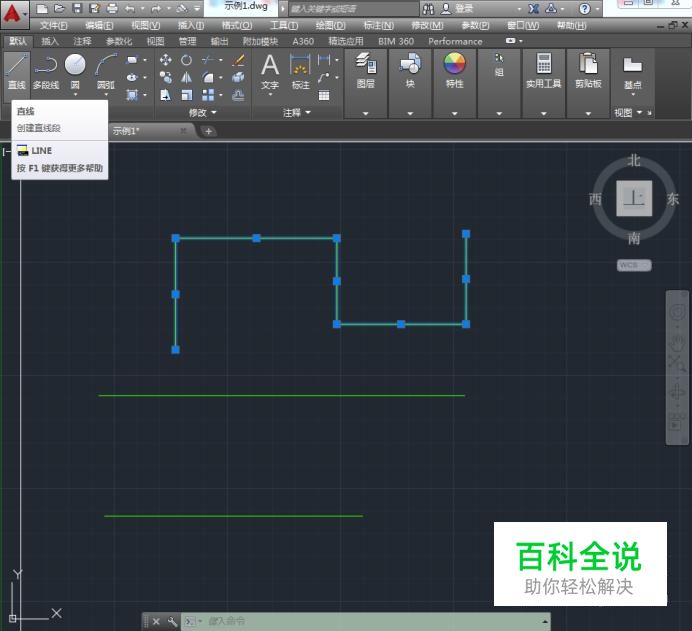

    复杂的多段线合并。我们先画几条折线。

  • 02

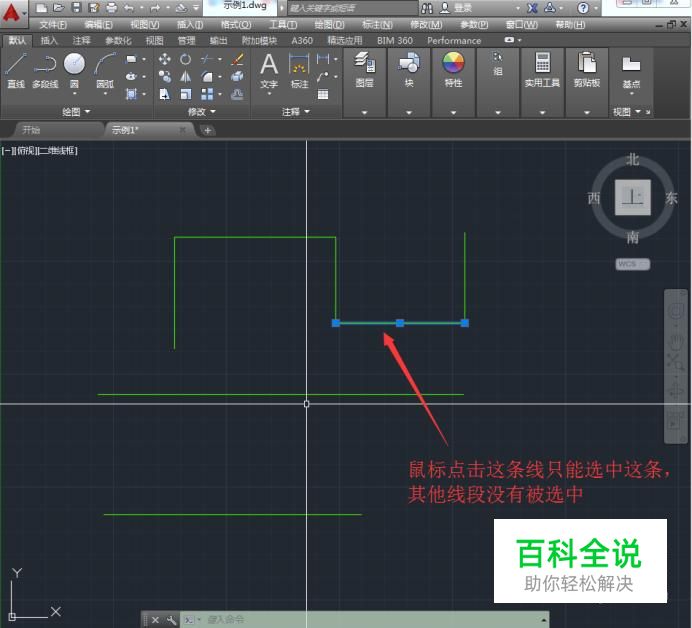

    因为没有合并，因此我们选择其中一条的时候软件只显示它本身的控制点和其他线段没有联系。

  • 03

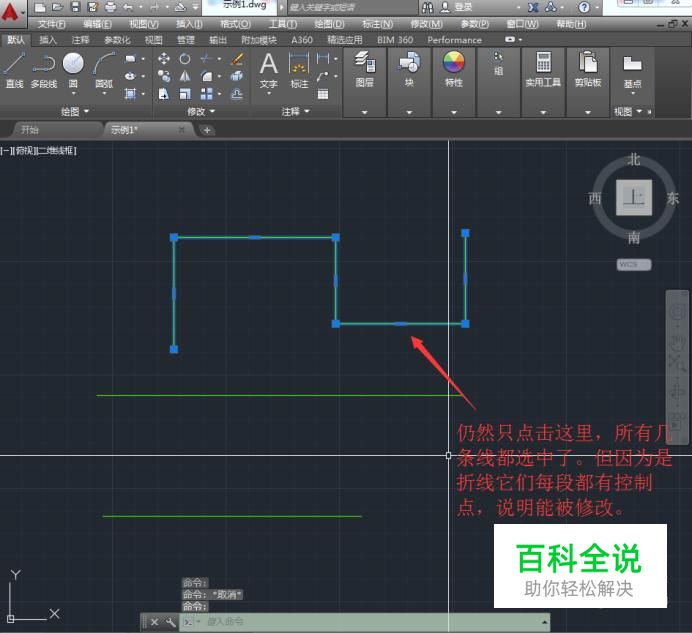

    用命令合并，然后再点击刚才条线，能清楚的看到区别。
