cad教程之标注命令：角度标注
在使用CAD对图形标注时，我们常常需要对角度进行标注，这是怎么操作的呢，下面我们就来看看在CAD里是如何进行角度标注的吧。
操作方法
- 01

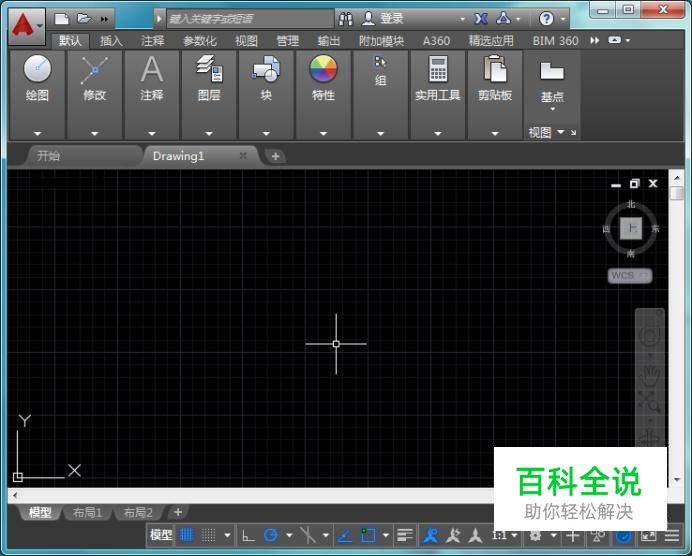

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

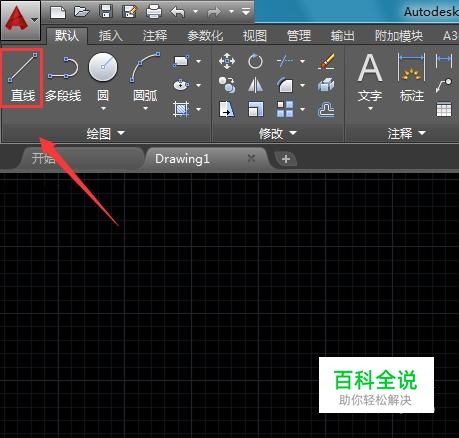

在该界面内找到直线命令，如图所示：
- 03

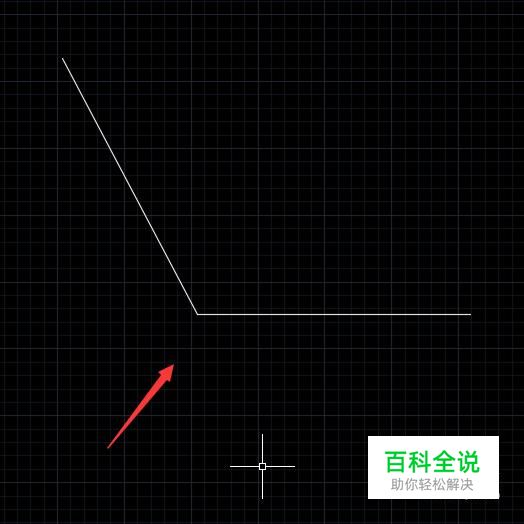

使用直线命令在绘图区里绘制一个角度，如图所示：
- 04

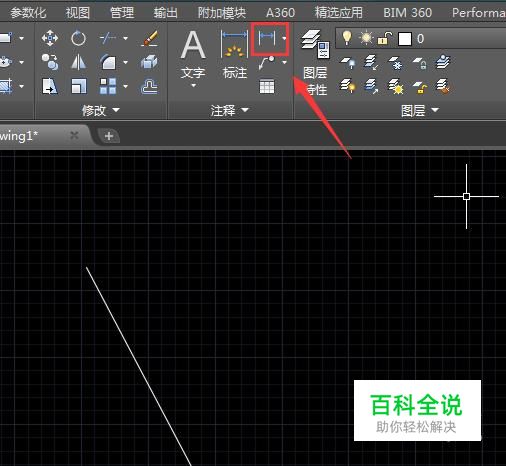

再在菜单区里找到线性标注选项，如图所示：
- 05

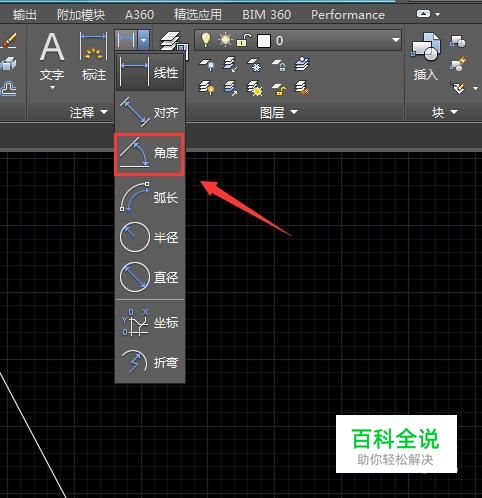

点击线性标注选项，在其子级菜单里找到角度标注选项，如图所示：
- 06

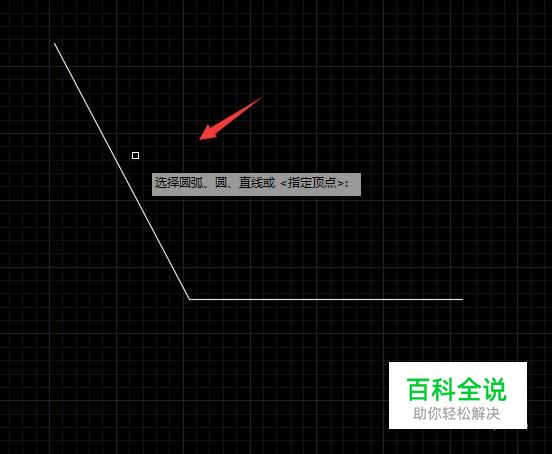

点击角度标注选项，提示我们选择圆弧，圆，直线，如图所示：
- 07

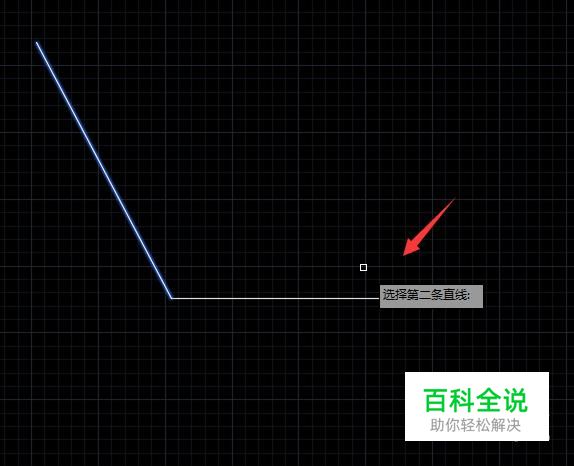

选择刚刚绘制的角度上一条直线，提示我们选择第二条直线，如图所示：
- 08

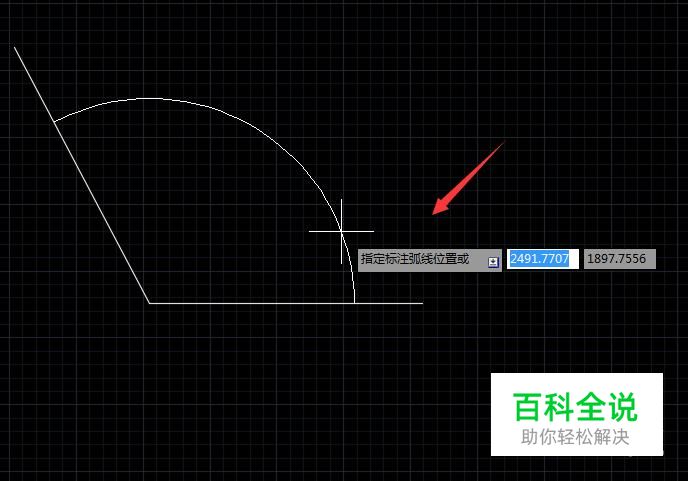

选择第二条直线后提示我们指定标注弧线的位置，如图所示：
- 09
指定好标注弧线的位置之后，按下回车键我们的角度就标注好了，如图所示：
