机械制图之手柄画法
CAD是一款功能强大的平面图形绘制软件，我们使用该软件可以进行机械图纸的绘制，下面我们就来看看使用CAD如何绘制手柄的吧。
操作方法
- 01

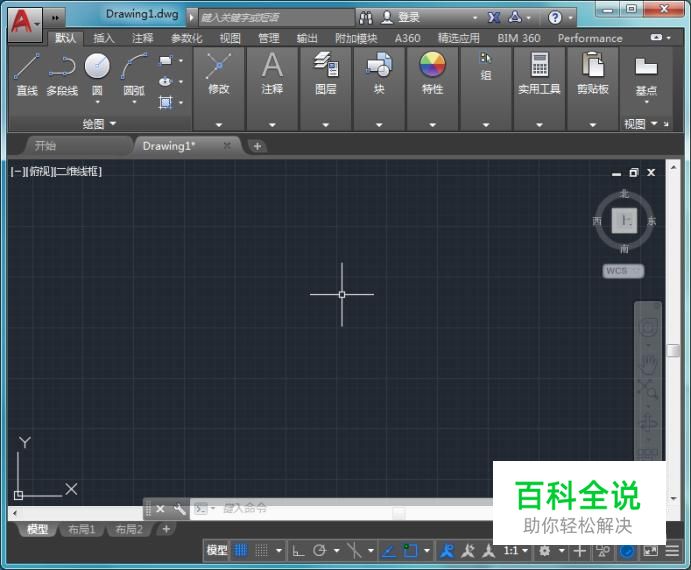

我们在桌面上找到CAD的快捷图标，双击打开CAD这款软件，如图所示：
- 02

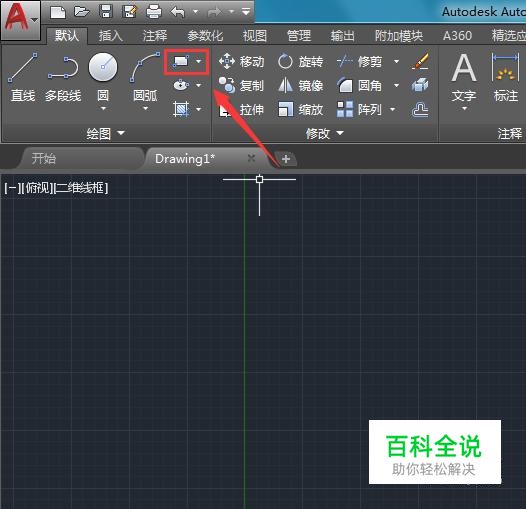

打开CAD之后在上面的工具区里找到矩形工具，如图所示：
- 03

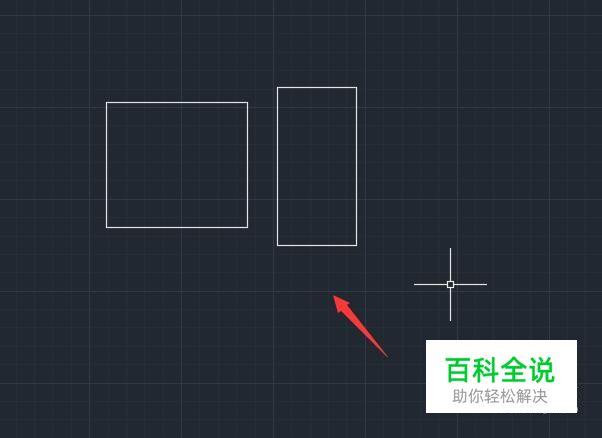

使用矩形工具在绘图区里绘制如图所示的两个矩形，如图所示：
- 04

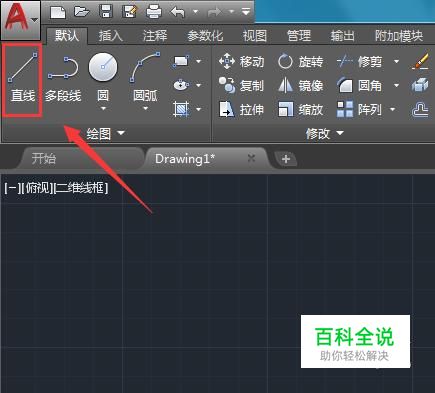

再在工具区里找到直线命令，如图所示：
- 05

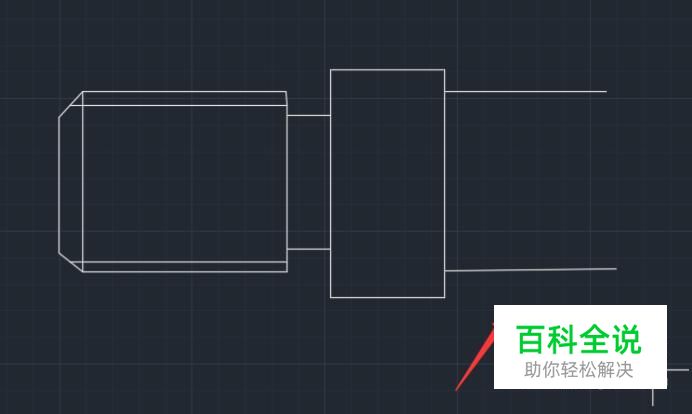

使用直线命令在绘图区里绘制如图所示的直线：
- 06

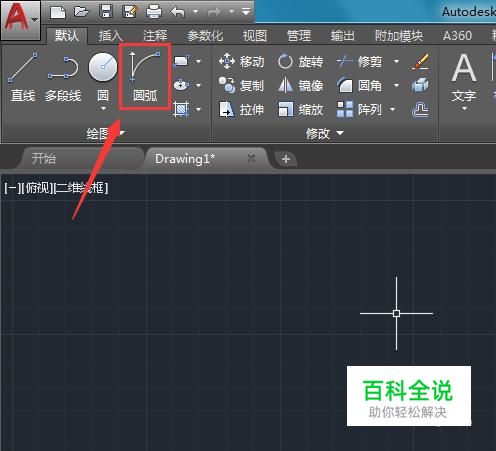

然后再在工具区里找到圆弧选项，如图所示：
- 07

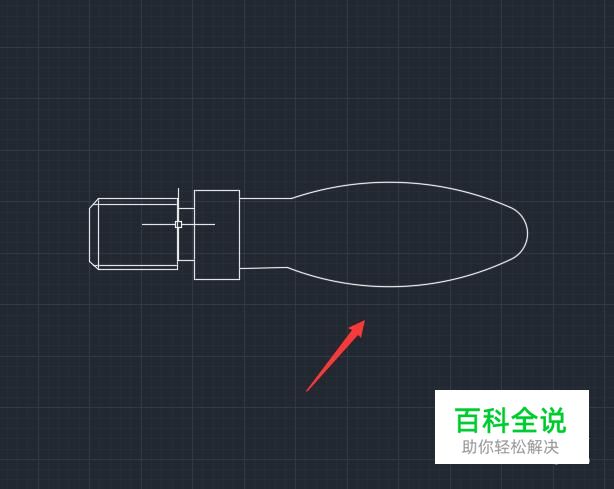

选择圆弧命令在图中绘制三段圆弧，如图所示：
- 08

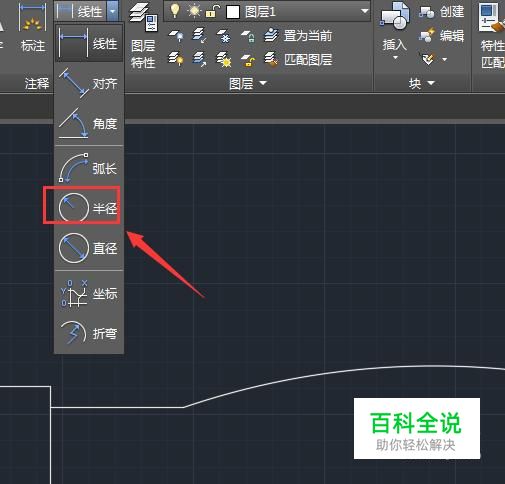

绘制好圆弧之后，再在标注里找到半径选项，如图所示：
- 09

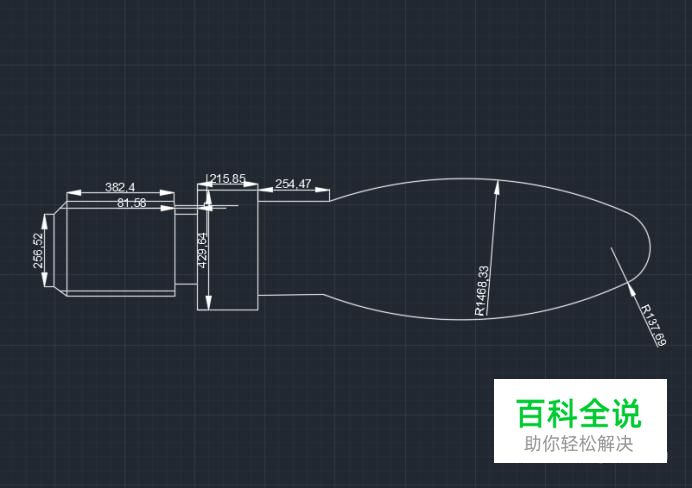

使用半径标注选项对圆弧进行标注，然后在选择直线标注，对图中的直线进行标注，这样我们手柄就绘制好了，如图所示：
