如何在CAD中绘制“摇柄”

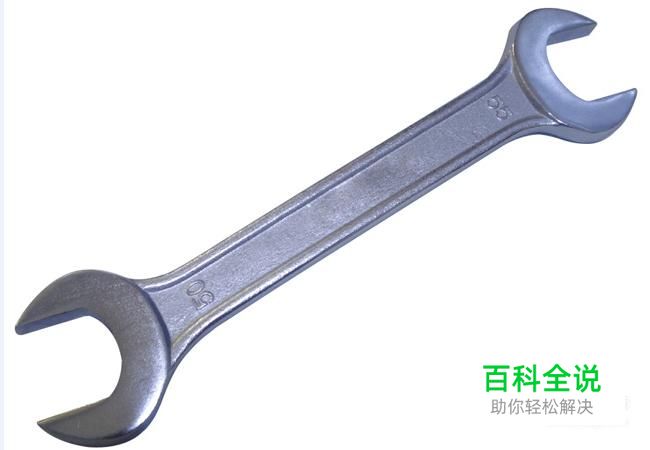

“摇柄”在生活中可是小能手,能帮我们轻松的拧开或是拧上很多零固件,那么现在就和小编一起看看如何在CAD中绘制“摇柄”吧。
操作方法
- 01

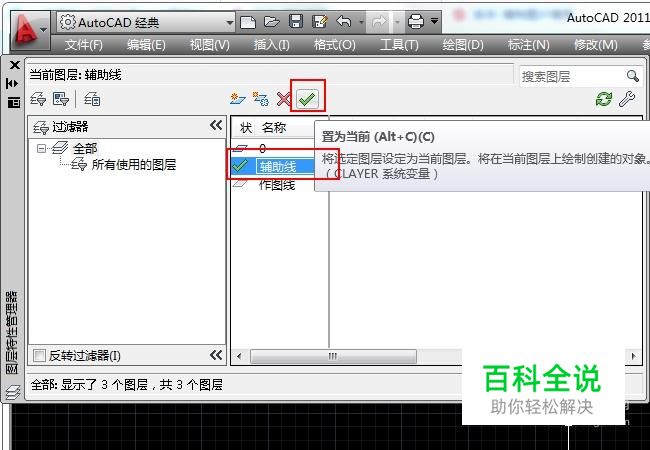

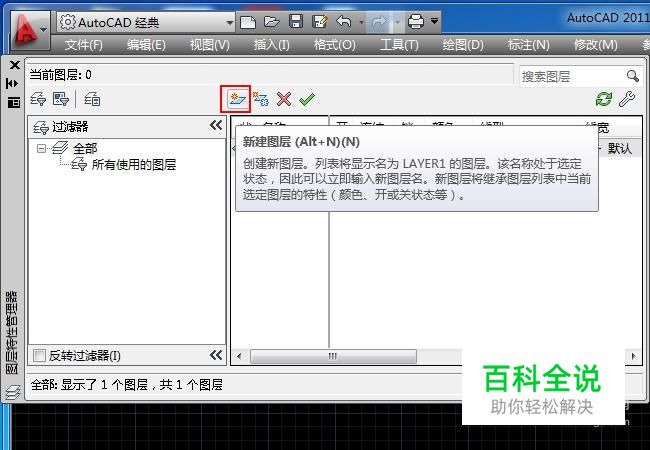

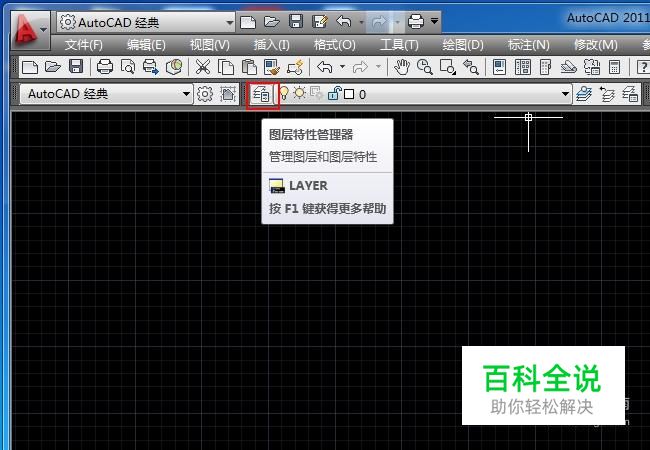

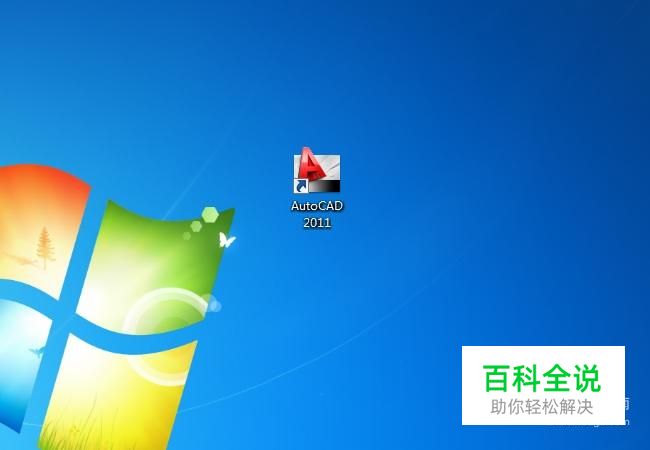

打开CAD2011软件,打开“图层特性管理器”,点击“新建图层”并命名为“辅助线”和“作图线”,将辅助线图层的线型改为“ACADISO03W100”,颜色选择“红色”,线型选择“默认”,将“作图层”,线型改为“continuous”,颜色改为“白色”,线宽选择“默认”。
- 02

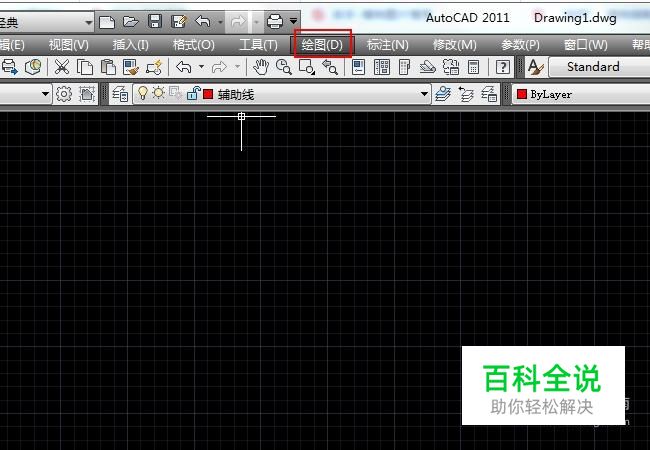

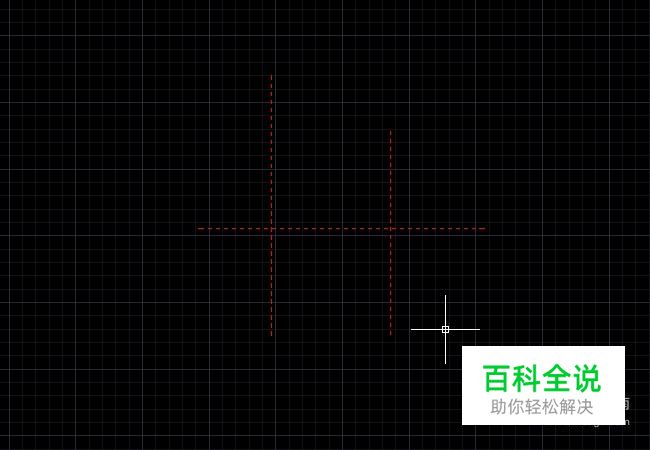

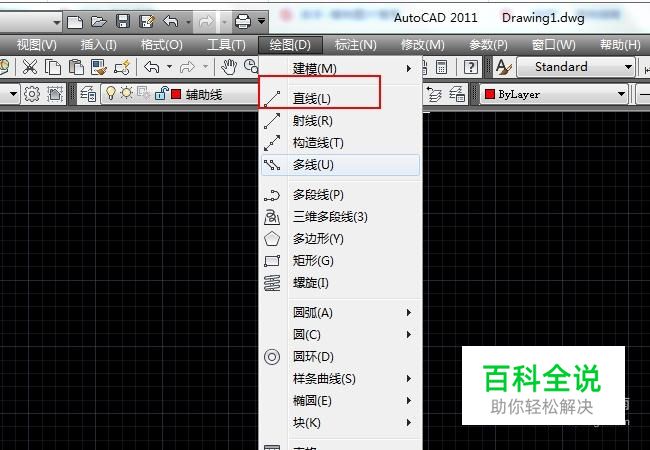

选择菜单栏的“绘图”,在子菜单中选择“直线”,在操作界面中绘制出如图所示的辅助线。
- 03

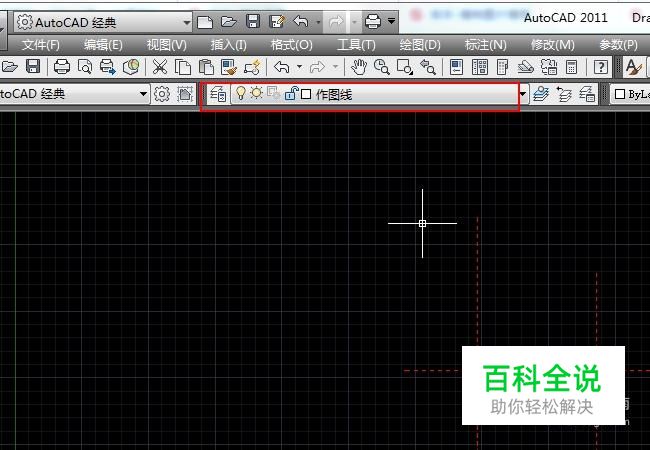

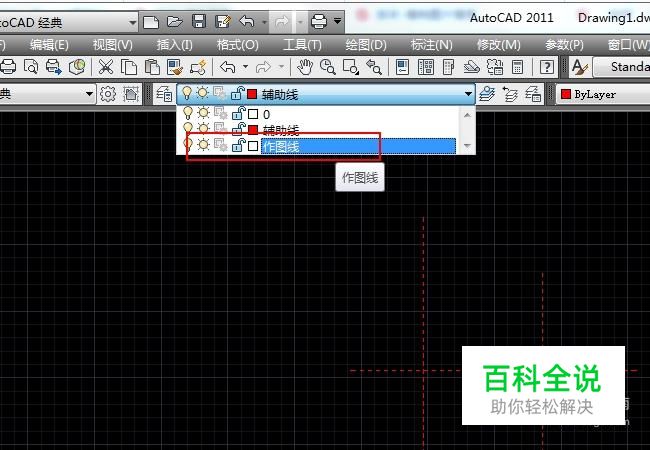

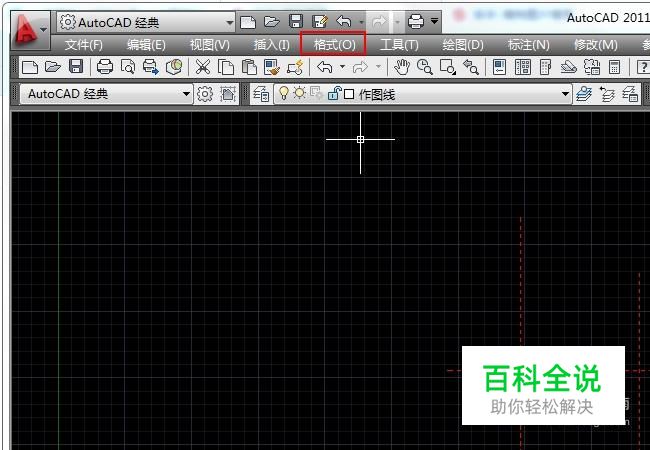

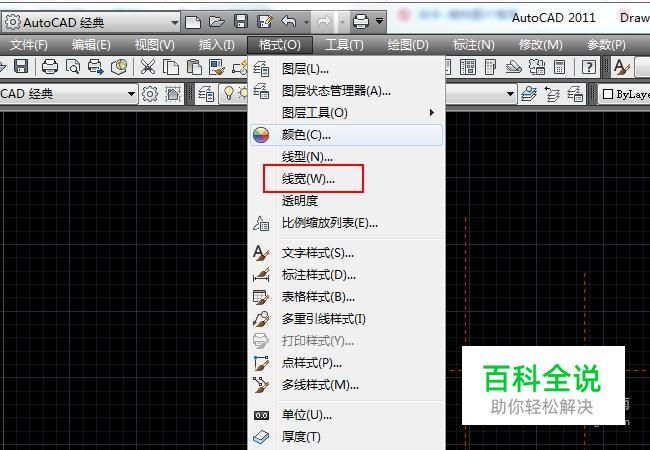

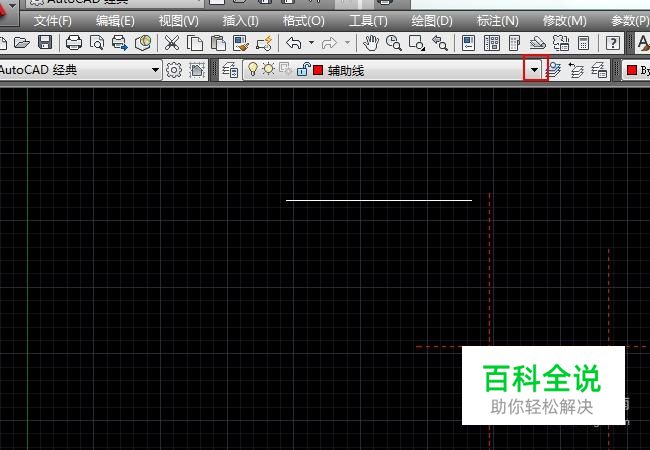

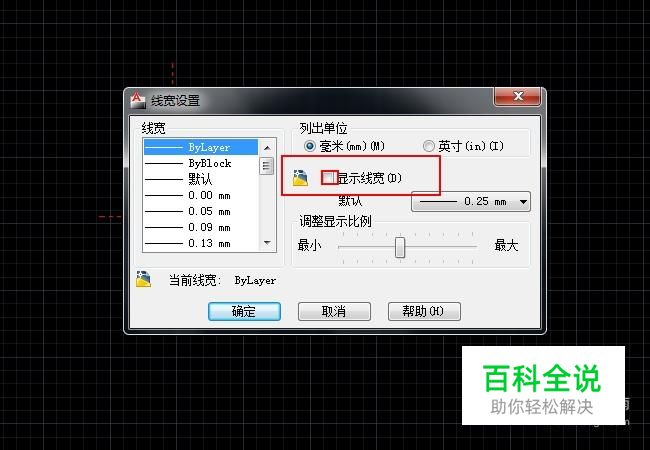

下拉“图层特性管理器”,将“作图层”置为当前层,点击菜单栏的“格式”,选择“线宽”,在弹出的对话框中勾上“显示线宽”。
- 04

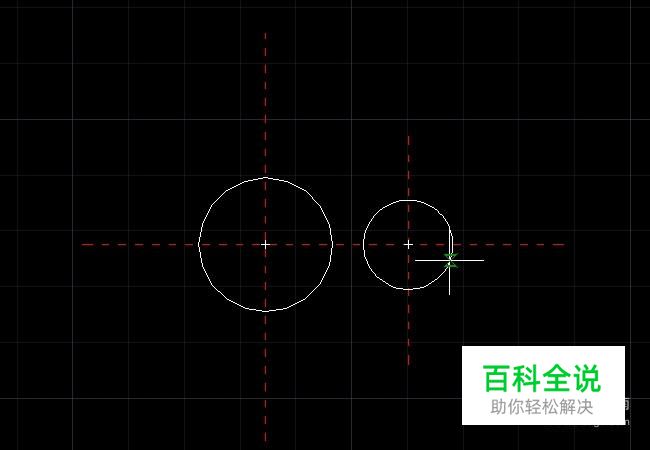

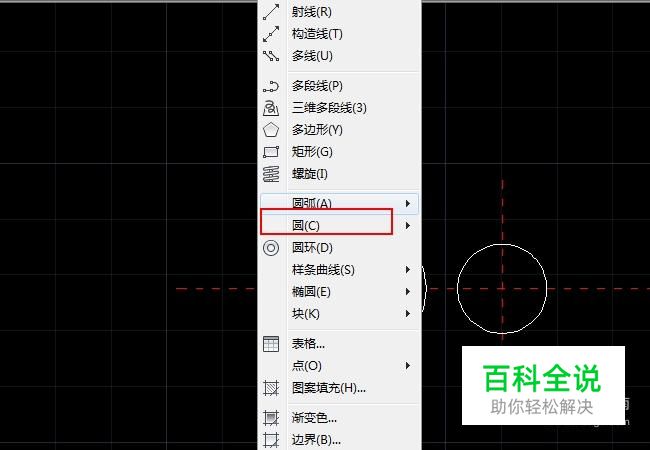

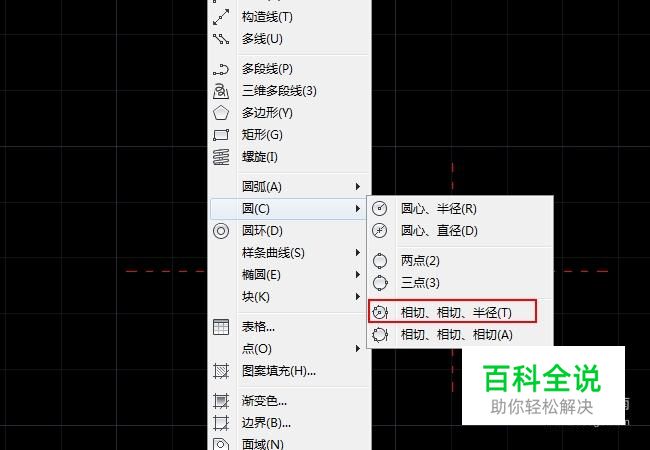

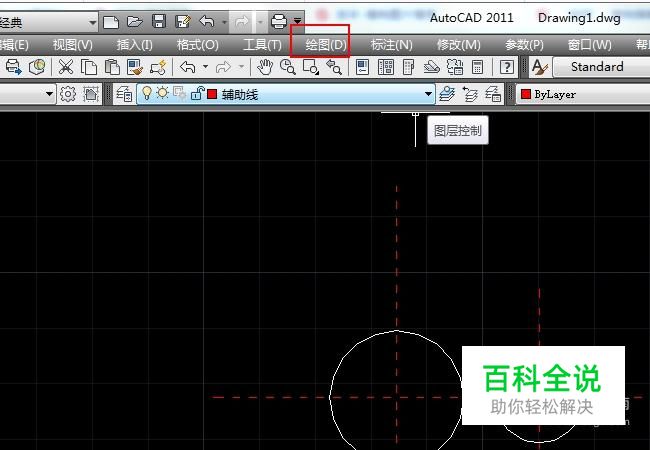

单击菜单栏的“绘图”,选择“圆”在子项目中选择“相切 相切 半径”,以图中辅助线的两交点为圆心绘制半径为:12和8的圆,结果如图所示。
- 05

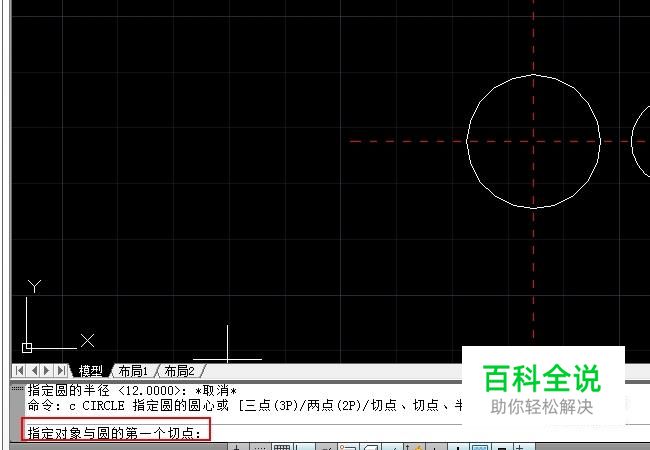

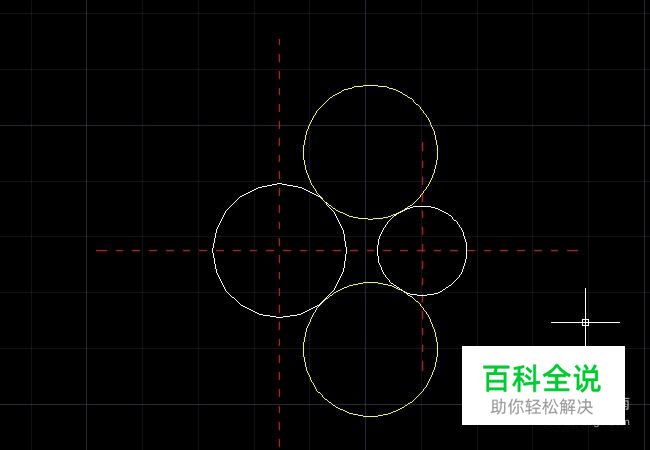

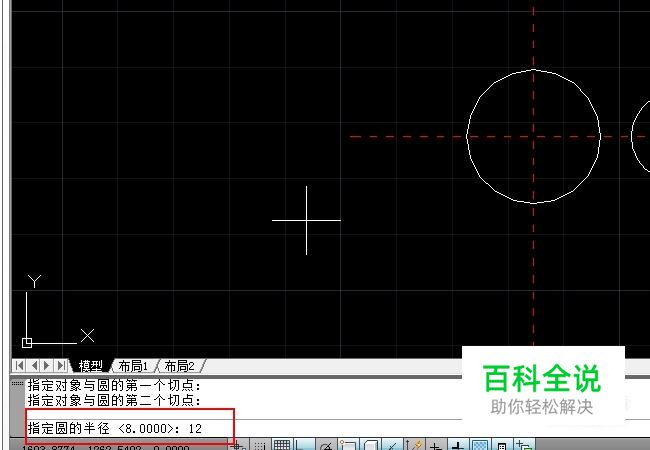

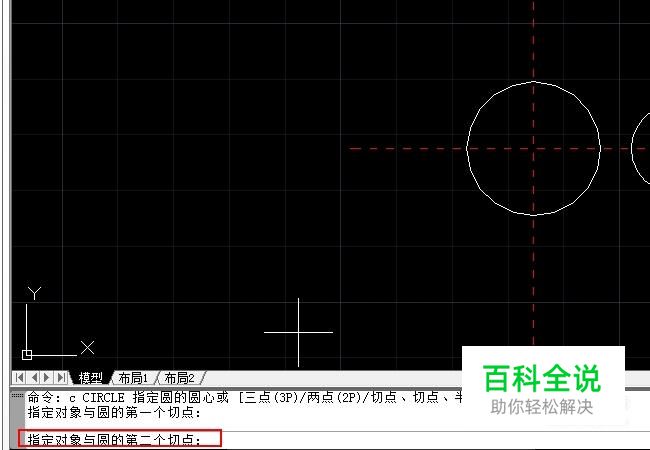

在命令输入“c”,按下空格键,输入“t”,以刚绘制的圆为相切对象,选择两个圆的上半部分为第一第二相切对象再在命令栏中输入半径“12”,同样在以两个圆的下半部分为第一第二相切对象绘制半径为12的圆,绘制结果如图黄色圆所示。(提示:在输入“t”按下空格键后我们在选择圆的切点时可以看到光标附近显示一个绿色的小圆,圆上有一根短横线,这是切点的表识。)
- 06

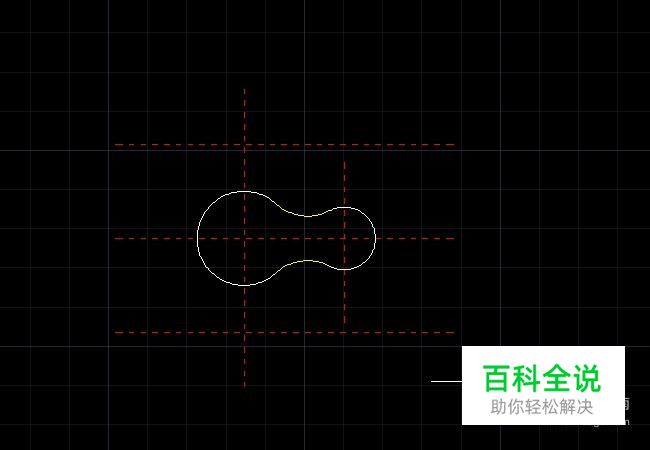

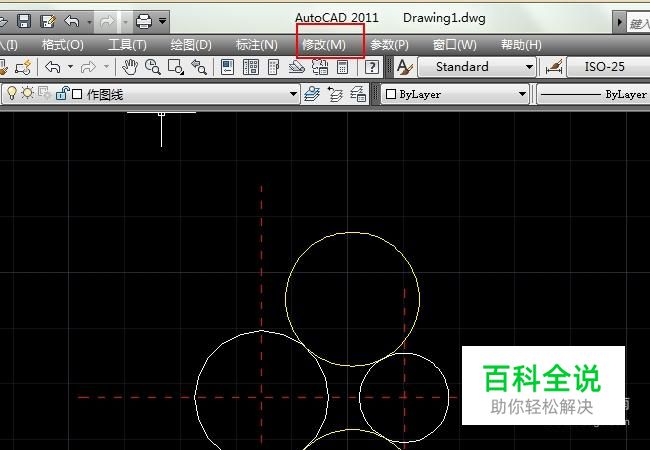

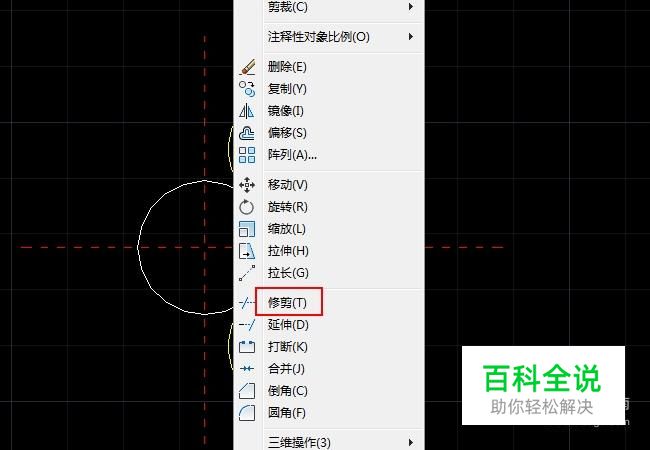

选择菜单栏的“修改”,点击“修剪”命令,对图形多余线段进行修剪,修剪结果如图所示。
- 07

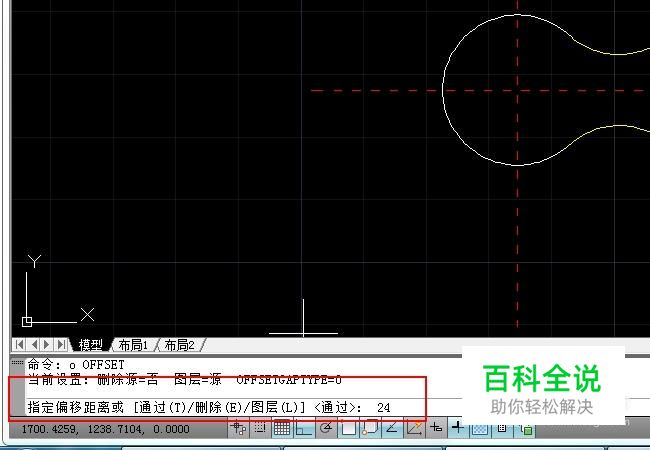

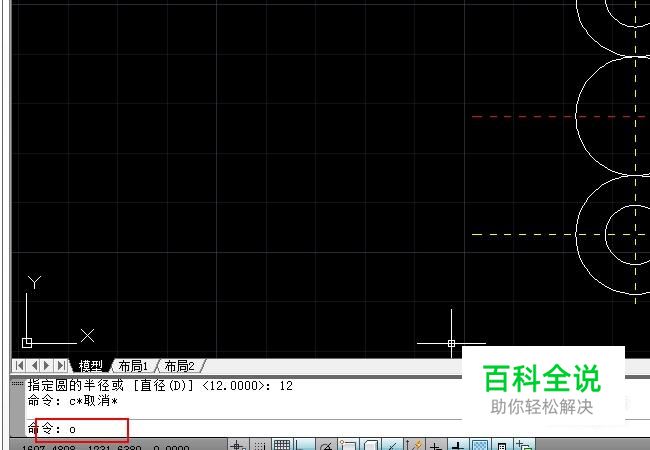

在命令栏输入“o”按下空格键,将水平辅助线向上和下偏移24个单位,如图所示。
- 08

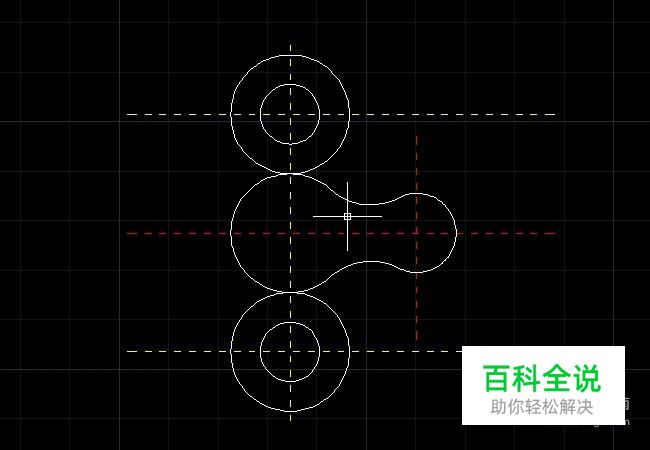

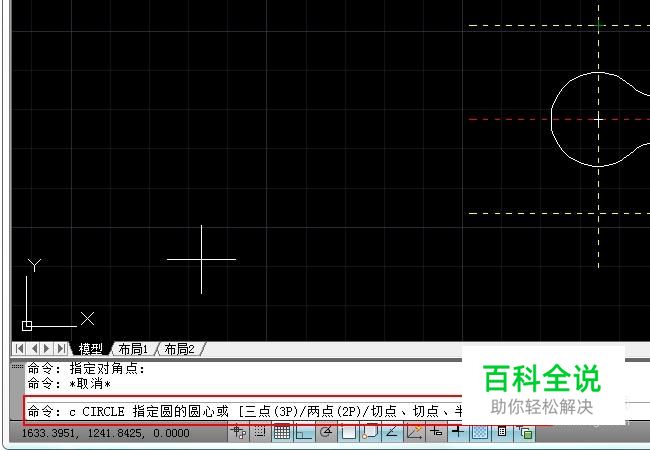

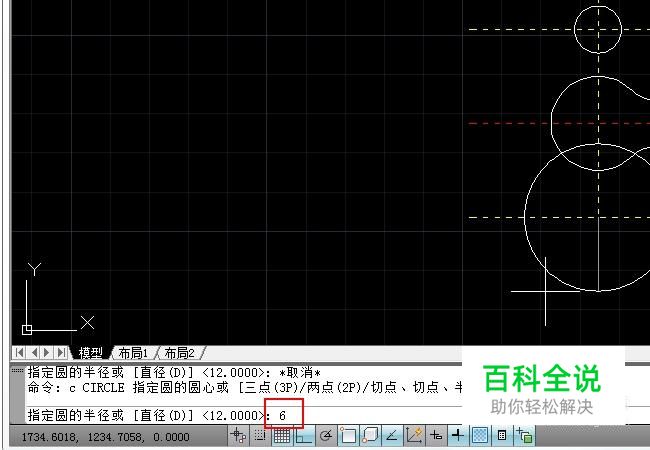

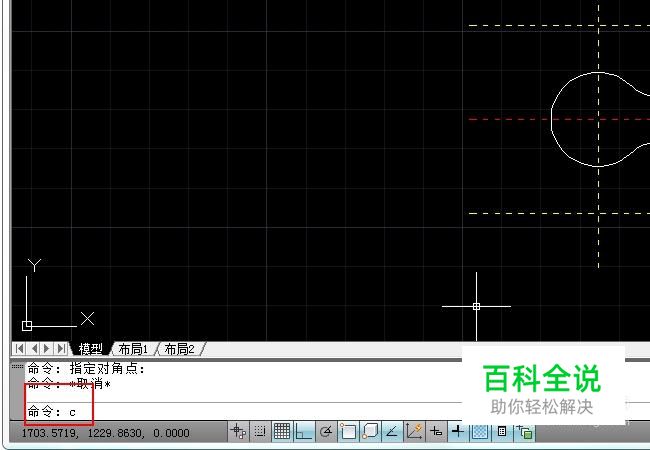

在命令栏输入“c”按下空格键,以图中黄色辅助线的交点为圆心,绘制半径为6和12的同心圆。
- 09

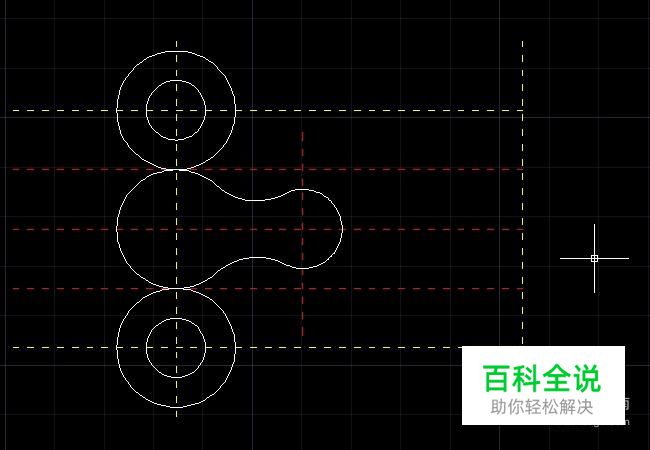

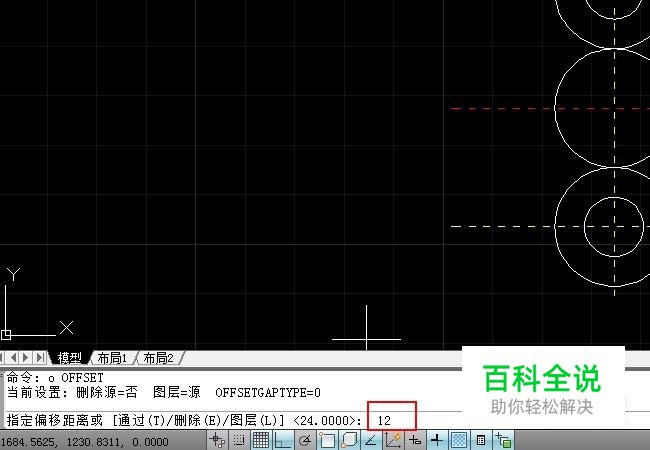

在命令栏中输入“o”按下空格键,将水平辅助线向上下各偏移12个单位,将竖直中心线向右偏移70个单位。
- 10

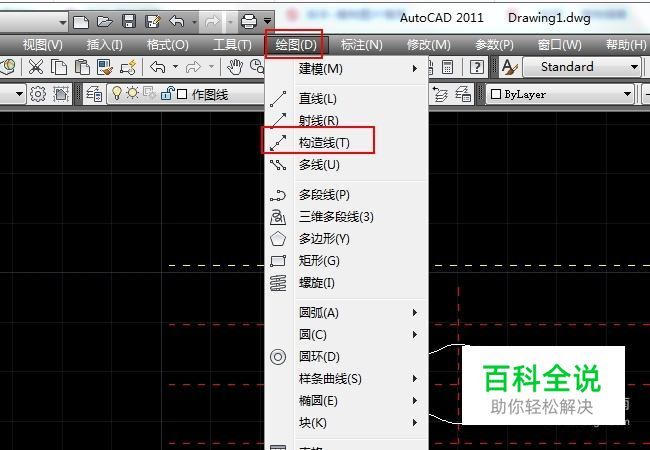

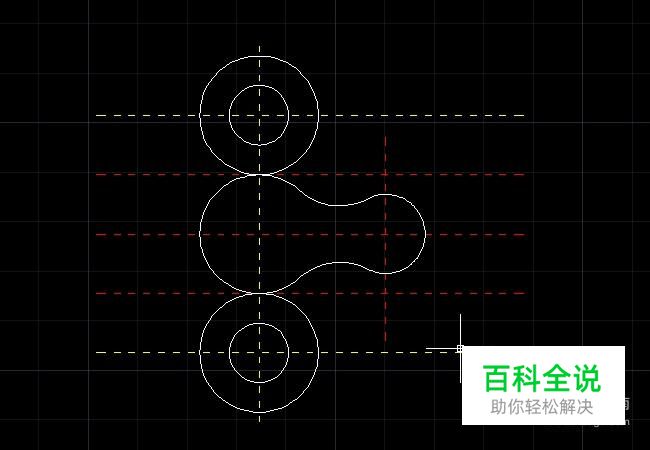

选择菜单栏的“绘图”点击“构造线”,结合捕捉功能,绘制如图的构造线,再在命令栏输入“tr”连续按两次空格键,修剪多余线段,如图所示。
- 11
重复执行步骤五的相切相切半径命名,分别以图中洋红色的圆和洋红色线段绘制半径为14的圆,然后在以两个半径为14的圆为相切对象,绘制半径为82的圆(绘制结果为图中蓝色圆)。
- 12

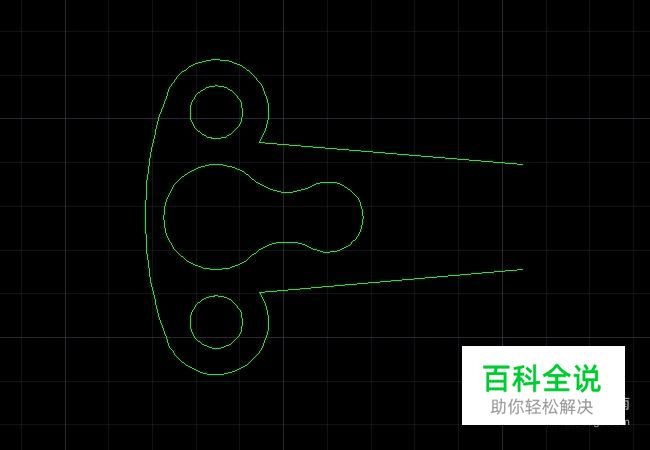

再执行“tr”修剪命令,对图种多余线条进行修剪,然后在删除多余线段。再在命令栏输入“l”封闭尾部,这样我们就完成了“摇柄”的绘制了。
