AutoCAD 画2圆的切线

我们遇到2个不同半径的圆,怎么样画切线呢?其实AutoCAD强大的对象捕捉功能可以方便地解决这个问题。

操作方法

  • 01

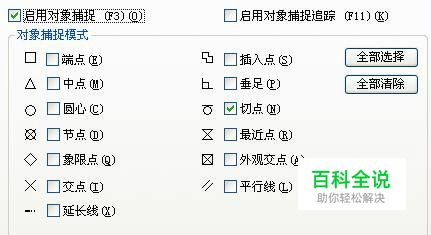

    在对象捕捉设置中,清除其它捕捉方式,只保留“切点”捕捉; 选取绘图“直线”

  • 02

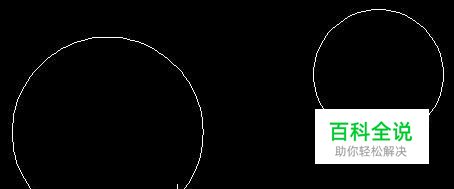

    在第1个圆上,预计与切点相近的位置,以切点捕捉方式,点(拾取)一下

  • 03

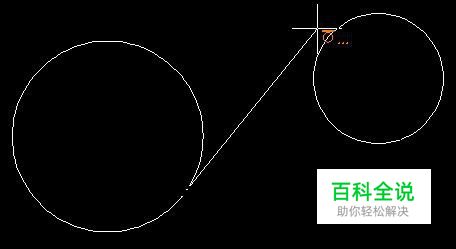

    再在第二个圆上,预计与切点相近的位置,以切点捕捉方式,点第二下

  • 04

    确认, 2圆的外切线就自动出来了。

  • 05

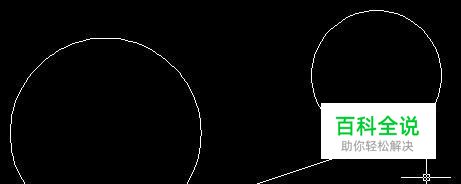

    只要改变点第二下的位置,就可以画内切线

  • 06

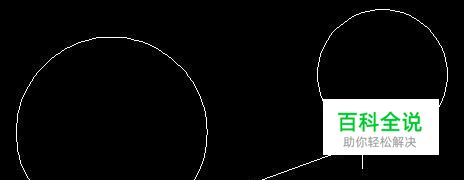

    确认, 2圆的内切线同样自动出来了。
