MATLAB Simulink中单极性PWM的实现
PWM脉宽调制的实现有单极性和双极性之分，本分享在单相全桥逆变器下，通过MATLAB Simulink实现单极性PWM。
操作方法
- 01

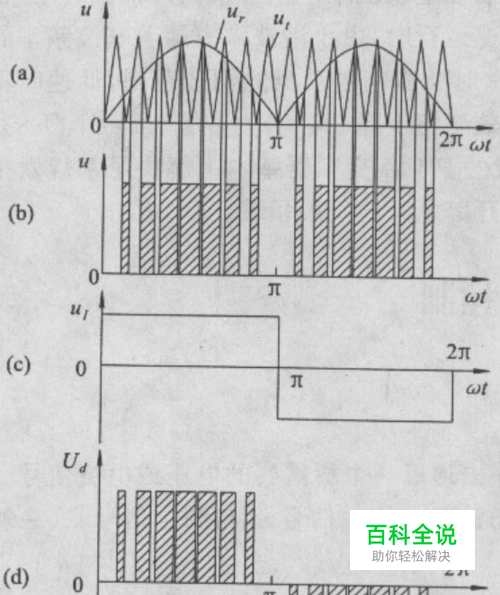

产生单极性PWM模式的基本原理如图如下图所示：首先由同极性的三角波载波信号Ut。与调制信号Ur比较，产生单极性的PWM脉冲；然后将单极性的PWM脉冲信号与图(c)所示的倒相信号相乘，从而得到正负半波对称的PWM脉冲信号Ud；
- 02

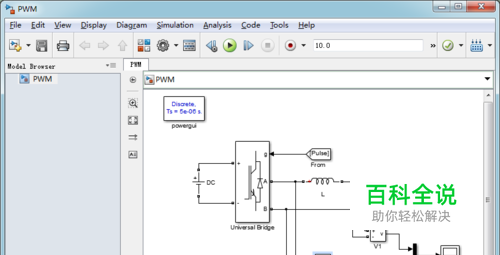

Simulink中新建“New Model”，搭建单相全桥逆变电路；
- 03

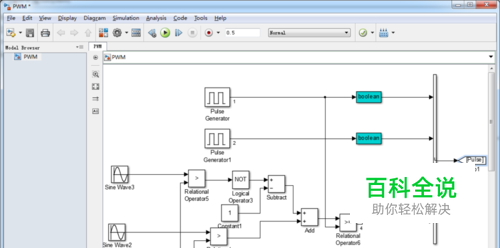

单极性PWM脉冲触发电路如下图所示：
- 04

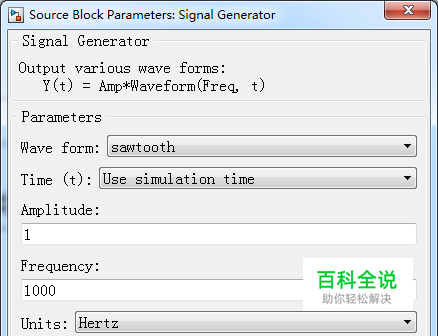

其中，载波模块参数设置如下：（为便于分析，载波频率为1000Hz）
- 05

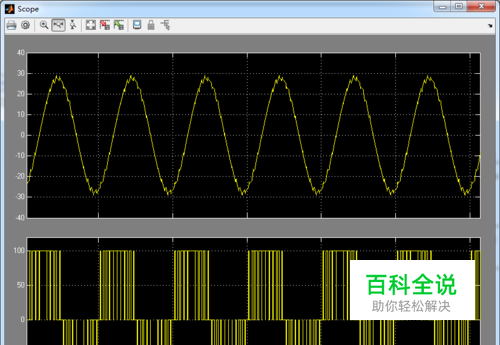

运行后，即可得到输出的波形，为单极性PWM。
