HyperMesh如何删除网格单元

2024-04-05 11:45:46

进行有限元建模，网格划分占用较多时间。当模型建立好后，或者直接打开使用别人创建的模型，很可能需要对网格进行修改操作。其中编辑包括：重新划分、增加、删除单元等。清除网格不同于节点，接下来介绍，通过3种方法，找到删除工具，去除多余网格。

操作方法

01

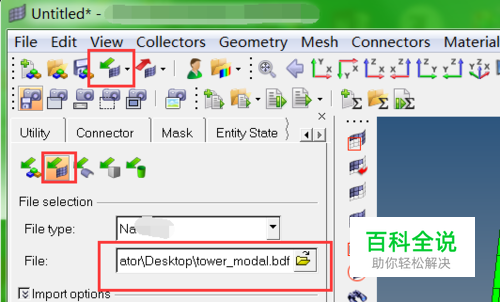

启动软件后，通过绿色箭头符号导入按钮，导入已分网的模型，对于不同求解器格式，该文件扩展名不一样。
02

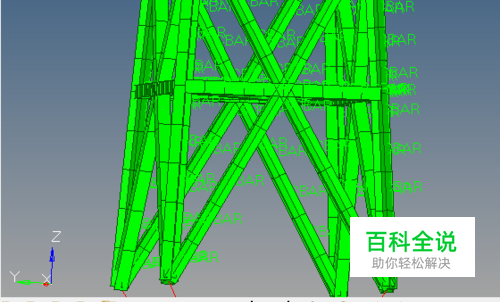

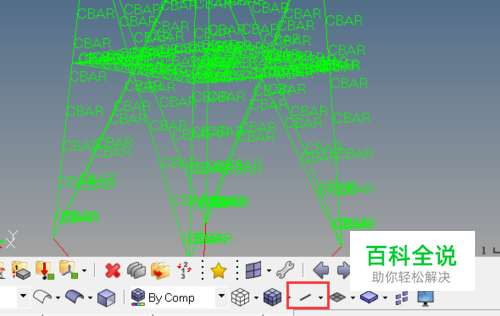

导入后，该模型主要为1D单元，默认显示线条，按下图1，切换显示效果，即可按网格显示，结果如图2。
03

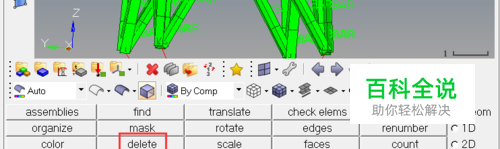

方法1，在界面的tools主菜单，可找到删除项，即箭头位置，点击此处，可以打开删除面板。
04

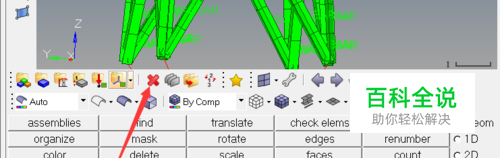

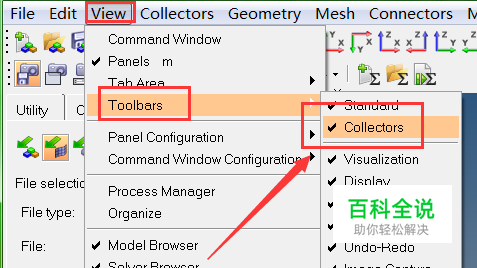

方法2，可看到红叉工具，点击即可直接打开删除界面。如果整个软件，都找不到此按钮，很可能被隐藏了，如下图2，调出此工具栏即可。
05

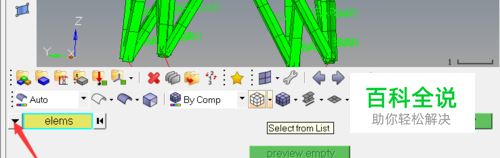

方法3，即快捷方式，直接按F2，可打开和前述方法相同的界面，如下图，点击箭头处，将对象设置为elems。
06

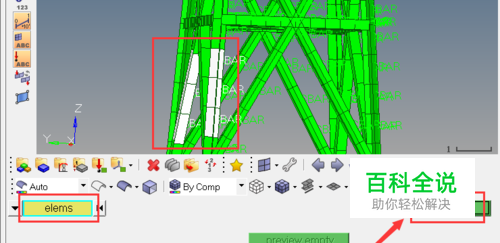

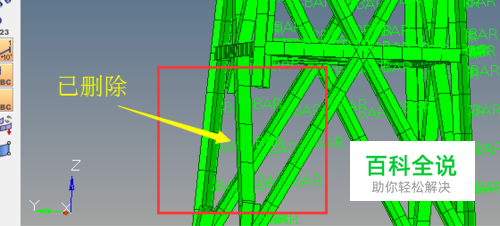

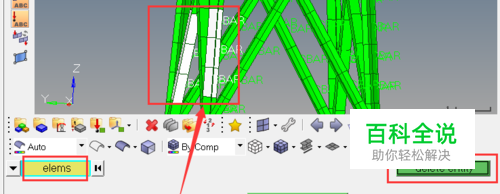

点击elems，然后在图形区选择对应单元，会突出以白色显示，接着点界面中右侧delete按钮，即可如下图2，将选中部分删除。
