MATLAB联合绘制条形图、误差棒图、线图并改属性

本文基于MATLAB，利用18月的ninoz数据，将条形图（bar），误差棒图（errorbar），线图（plot）绘制在一起，并且任意改变其颜色和改变坐标轴大小、标识等属性。

操作方法

  • 01

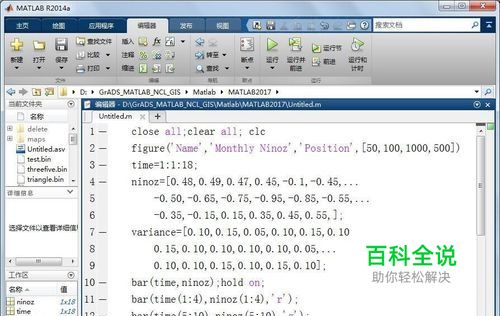

    第一，启动MATALB，新建脚本（Ctrl+N），输入如下代码： close all;clear all; clc figure('Name','Monthly Ninoz','Position',[50,100,1000,500]) time=1:1:18; ninoz=[0.48,0.49,0.47,0.45,-0.1,-0.45,... -0.50,-0.65,-0.75,-0.95,-0.85,-0.55,... -0.35,-0.15,0.15,0.35,0.45,0.55,]; variance=[0.10,0.15,0.05,0.10,0.15,0.10,... 0.15,0.10,0.10,0.10,0.10,0.05,... 0.10,0.10,0.15,0.10,0.15,0.10]; bar(time,ninoz);hold on;bar(time(1:4),ninoz(1:4),'r'); bar(time(5:10),ninoz(5:10),'g'); bar(time(11:18),ninoz(11:18),'w'); 其中ninoz有18个月的平均值，variance是18个月相应的方差值。 bar( )是绘制条形图。需要注意的是ninoz和variance数据是制（编）造（的）。

  • 02

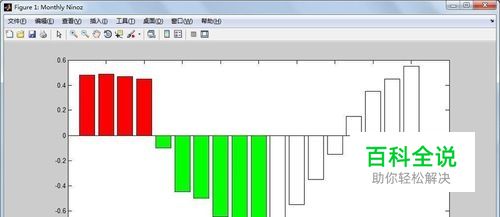

    第二，保存和运行上述脚本，得到如下图形。

  • 03

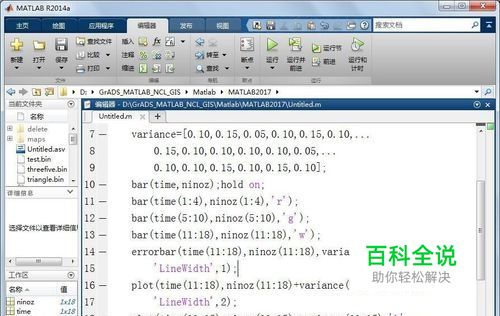

    第三，接着在编辑区输入如下代码： errorbar(time(11:18),ninoz(11:18),variance(11:18),'b',... 'LineWidth',1);plot(time(11:18),ninoz(11:18)+variance(11:18),'k',... 'LineWidth',2);plot(time(11:15),ninoz(11:15)-variance(11:15),'k',... 'LineWidth',2);hold off; 其中errobar是绘制误差棒图，plot是绘制线图。

  • 04

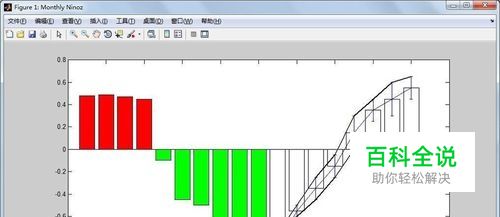

    第四，保存和运行上述增加后的脚本，得到如下图形。

  • 05

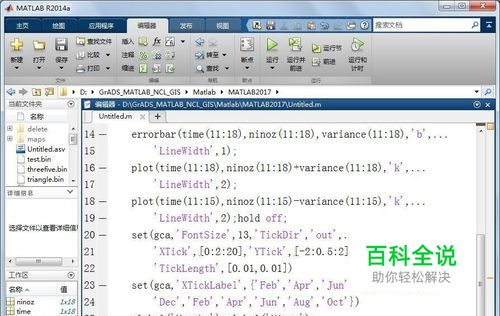

    第五，对上述图形进行一些修饰，接着输入如下代码： set(gca,'FontSize',13,'TickDir','out',... 'XTick',[0:2:20],'YTick',[-2:0.5:2],... 'TickLength',[0.01,0.01])set(gca,'XTickLabel',{'Feb','Apr','Jun','Aug','Oct',... 'Dec','Feb','Apr','Jun','Aug','Oct'}) xlabel('Months');ylabel('Ninoz'); axis([0,20,-2,2]) 其中前两个set(gca,...)是改变坐标轴的字体大小，标识范围和标识内容等，xlable，ylabel是添加坐标轴的名称，axis([ ])是设置坐标轴的范围。

  • 06

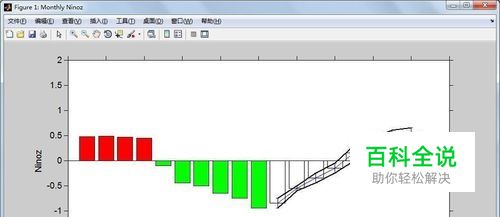

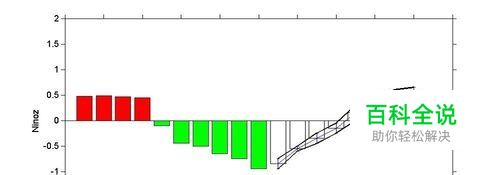

    第六，最后保存和运行上述最终脚本，得到如下图形。
