proteus电源设置详解
在使用proteus仿真电路时经常要用到电源，本文介绍怎么在proteus加入各种大小的电源。
操作方法
- 01

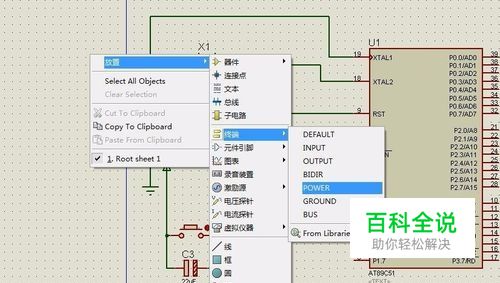

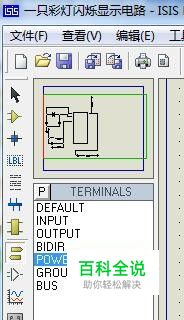

proteus中放置电源有两种方法： 1.直接从右侧“专用工具菜单”中点击“Terminals mode(终端)”中选择“Power（电源）”选项。 2.在鼠标右键快捷菜单中选择：放置-终端-电源。
- 02
电源放置方法为： 选中“电源”后，用鼠标左键在电路编辑窗口单击两次。 注：放置接地端同放置电源方法相同。
- 03

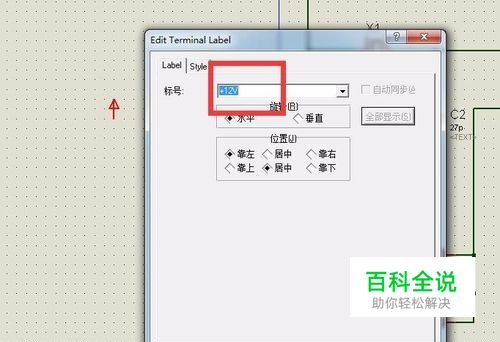

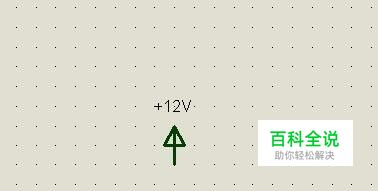

proteus软件中电源默认为5V，改变电压大小方法如下： 用鼠标左键双击已经放置的电源原件，在弹出的窗口中输入想要的电源大小。 注意：电压大小需要带正负号，否者会按标号处理，如想要12V的电压就输入+12V。
