CorelDRAW怎么把两图形合并、修剪或取相交部分

2024-03-28 14:41:43

在CorelDRAW中，怎么让两个图形合并成一个图形？怎么用一个图形去裁剪另一个图形？怎么只保留两个图形相交的部分呢？我来教给大家如何使用图形工具的合并、修剪、相交等工具。

画两个相交的正圆

01

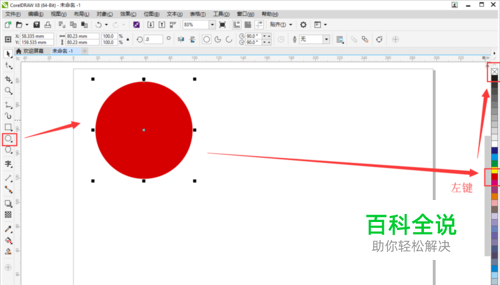

打开CDR软件，在左侧选择椭圆工具，画出一个正圆，然后选中圆形，鼠标左键点击右侧颜色栏的红色，鼠标右键点击颜色栏顶部的叉号。这样就给圆形填充了红色，并去掉了边框。
02

鼠标左键点击红色圆形不松手，像右移动一段距离，松左手的同时再点击鼠标右键，复制出一个一模一样的圆形。
03

给复制出的红色圆形填充成黄颜色，这样两个圆形颜色不一样，好进行区分。接下来我们尝试下各种方法可以得到什么样的效果。

合并图形

01

我们选中两个圆形后，在顶部属性栏中点击【合并】图标。
02

点击合并后，我们可以看到两个圆形合并成了一个形状，并默认填充了一个颜色。这就是合并图层的用法。

修剪

01

修剪图形分为两种情况，我们鼠标点击选中黄色圆形，按SHIFT键再点击选中红色圆形，这样两个圆形就同时选中了，然后我们点击属性栏的【修剪】图标。
02

点击后发现没有什么效果，我们把黄色圆形向右移动一点距离，可以看到，下面的红色圆形已经被黄色圆形修剪掉了他们重叠的部分。
03

如果在选择圆形的时候先选择红色，再选择黄色，那修剪的结果就和刚才的恰巧相反。因此可以得到一个结论，修剪时，后选择的图形会被先选择的图形裁减掉重叠的部分。

相交

01

相交部分就更好理解咯，我们选中两个圆形，点击属性栏的【相交】图标，会默认选择两个圆形重叠的部分，并复制出来。
02

点击相交后，我们可以用鼠标选中两个图形重叠的部分，向下移动鼠标，就可以把复制出来的相交部分的图形拖拽出来。所以相交就是取出了两个相交部分的图形。

简化

01

简化和之前说过的修剪差不多，我们选中两个图形，点击顶部属性栏中的【简化】图标。
02

移动其中一个图形，可以看到在下层的红色圆形被上层的黄色圆形给裁剪掉了。因此我们可以了解到，简化就会用上层图形把下层图形重叠的部分给裁剪掉了。我们常用的这几个功能就是这样啦，朋友们都学会了嘛
