南方CASS入门：[6]等高线方量计算
在cass中，有一种方量计算方法，也是平常测量中用得较少的一种方法，这里所说的用得较少，只是针对使用CASS直接计算出土方量的时候用得较少。更多情况下，使用这种方法计算方量需要手动计算而不是cass直接计算出来。先来看看cass中使用等高线计算方量的过程。
操作方法
- 01

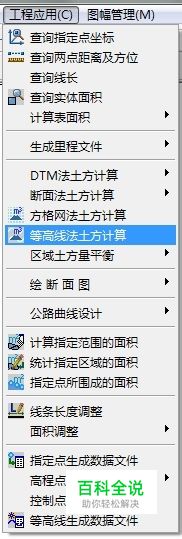

点击菜单中的使用等高线法土方计算。
- 02

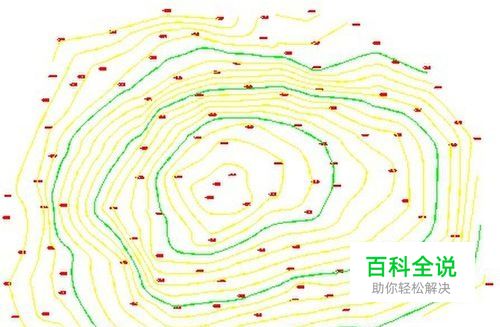

提示选择对象，选择下图中的全部等高线，提示输入最高坐标（可以不输，不输入的话CASS默认以最高的等高线为最高点。
- 03

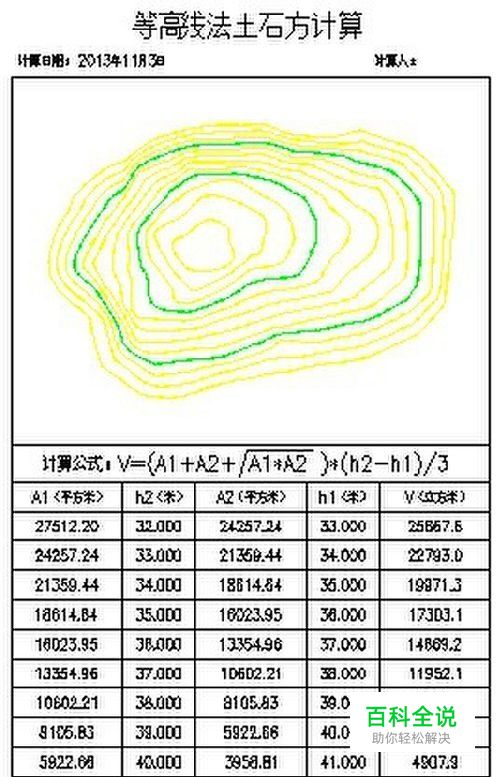

选择一个点，cass会在选择点生成一个表格。看下图，所生成的等高线只，只出现了闭合的等高线，未闭合的等高线不进行计算。
- 04
这种方法多用于计算数据不足，或是对精确度要求不是很大的情况下。这里用到的公式其实就是棱台公式，我们先来看看等高线法所用到的公式。
- 05

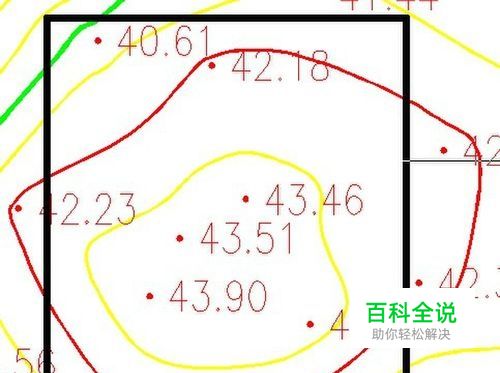

看下图，我们需要计算出粗线框内红色等高线以上的方量。
- 06
范围外的等高线需要剪裁掉，然后在范围内绘制出等高线并进行闭合。并读取面积。
- 07

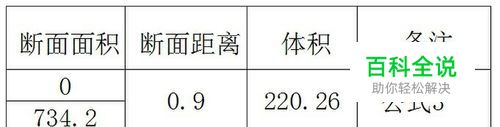

根据两个断面面积选择合适的公式进行手机计算。
