UG（NX）软件二次开发环境的搭建
虽然UG（被Siemens收购后叫NX）是功能很强大的三维机械设计软件，但是我们针对具体应用领域，总有想扩展软件功能的地方，这就要用到二次开发功能（官方叫法叫UGOPEN）。借助二次开发，我们可以使用C/C++、VB.net等语言，编写出满足我们要求的程序，嵌入到NX软件中。不过在此之前，我们必须先把开发环境搭建起来。
操作方法
- 01

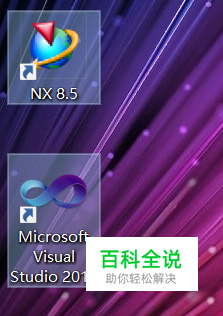

分别安装NX8.5完整版和Visual Studio 2010。
- 02

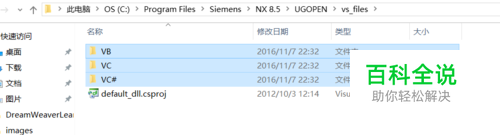

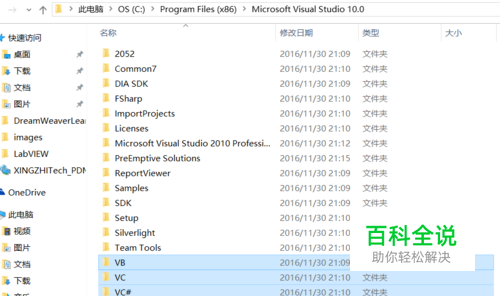

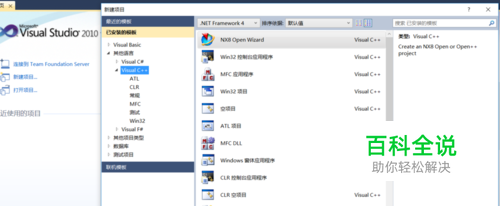

安装完成后，启动Visual Studio 2010，新建一个项目。检查新建项目窗口右侧列出的项目类型中是否有 NX8 Open Wizard 或 NX8 Open VB Wizard。如果没有，请复制 NX安装路径\UGOPEN\vs files 文件夹下的3个文件夹，至 Visual Studio 2010安装路径\ 下，与已有文件夹合并。
- 03

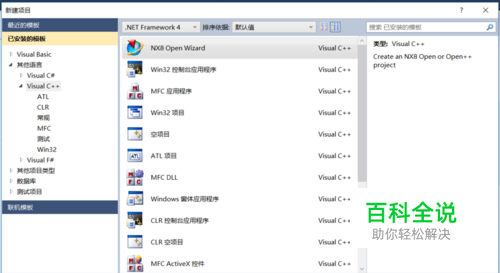

在Visual Studio 2010中，新建项目（这里以VC++语言为例），选择NX8 Open Wizard，填入项目名称和保存的路径。点击确定。
- 04

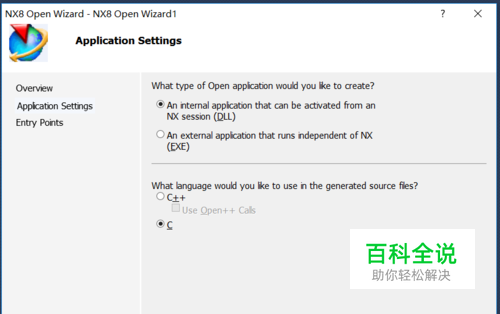

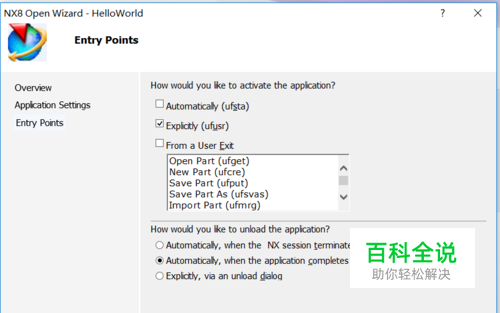

按照向导操作。出现应用类型选择时，选择DLL，语言选择C；出现激活应用的方式时，选择Explicitly(ufusr)，卸载应用的方式，选择Automatically, when the application completes。（当然也可以选择其他选项，留待读者以后慢慢体会。）点击完成。
- 05

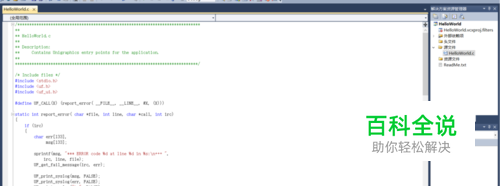

可以在“解决方案资源管理器”中看到建立好的项目。双击“源文件”中的 .c文件，打开程序代码。
- 06

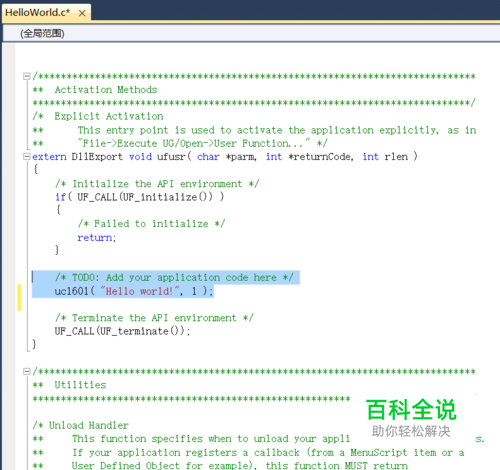

代码窗口中，找到extern DllExport void ufusr( char *parm, int *returnCode, int rlen )这个函数，这是二次开发程序的入口函数，二次开发的代码主要在此编写。这里简单的编写一个Hello World程序，如下图所示。其中uc1601是NX提供的内置函数，作用是弹出一个提示对话框。
- 07

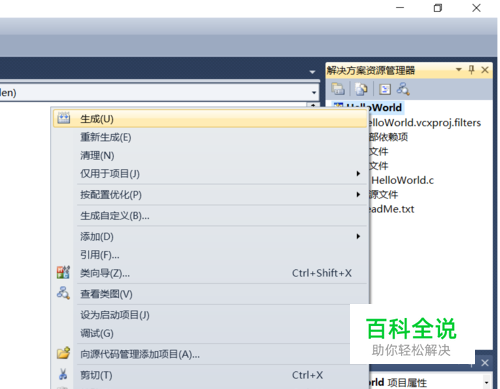

检查无误后，在“解决方案资源管理器”的项目名称上点右键，选生成，即可生成DLL文件。（可以在 项目路径\x64\Debug 文件夹下找到这个DLL文件。）
- 08

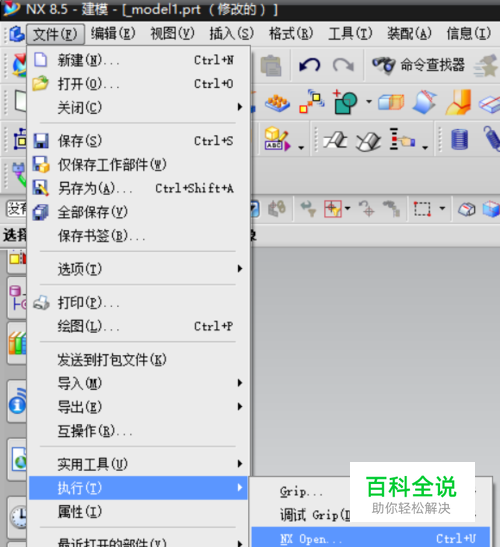

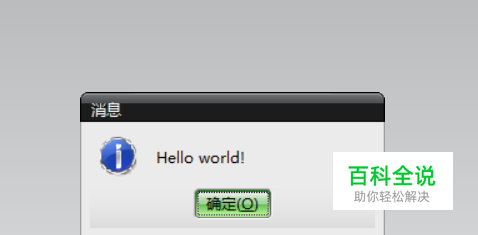

打开NX软件，依次点击 文件 | 执行 | NX open，浏览到生成的DLL文件，运行，即可弹出Hello World提示对话框！（如果觉得这样找菜单太麻烦，可以参考作者的另一篇经验，建立属于自己的菜单或工具栏）
- 09
至此，二次开发的环境搭建成功。剩下就是编写代码的事了。
