怎么用CAD快速把下载的户型图勾出来
通常在没有准确量房又要做出设计方案时，需要我们有一个大致的户型尺寸，这时下载的户型图片就可以拿来做参考了。
操作方法
- 01

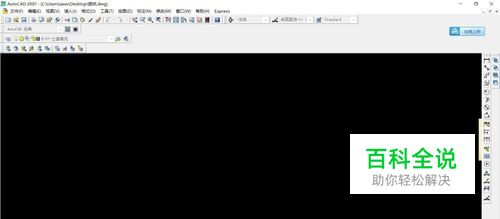

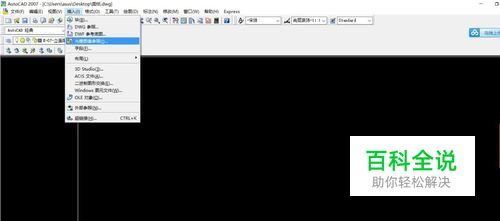

打开CAD，新建文件。”插入“菜单——”光栅图像参考“。
- 02

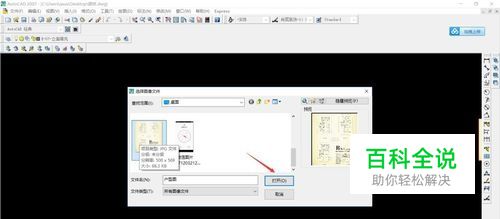

在弹出的窗口中找到下载的户型图，单击“打开”。
- 03
在弹出的“图像”对话框中“确定”。
- 04

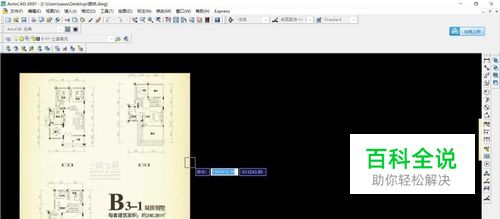

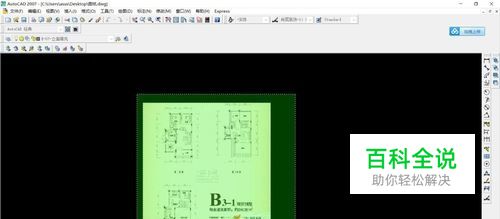

单击指定插入点，并拖出显示区域。
- 05

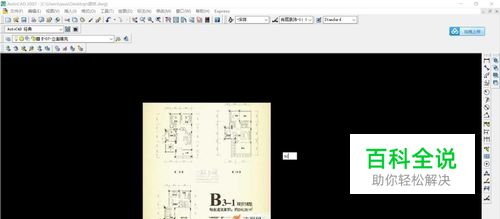

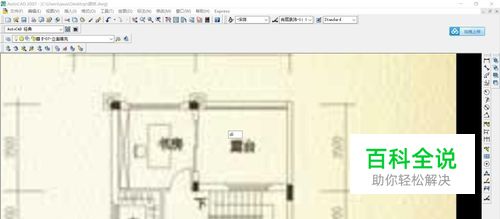

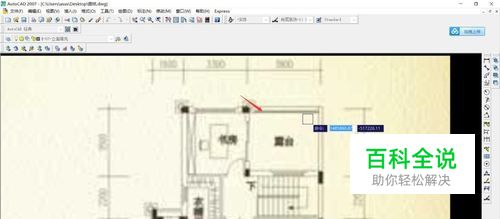

户型图插入成功后，输入l，回车，画一条有参考尺寸的直线。
- 06

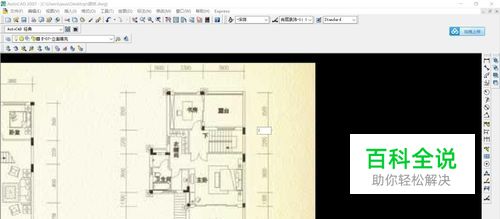

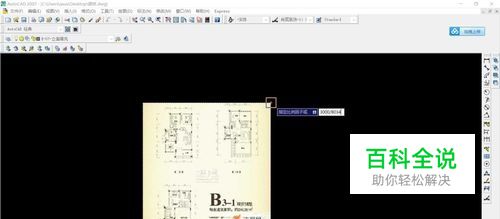

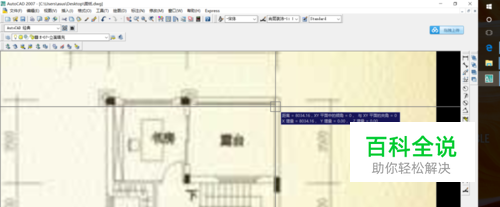

输di，回车，测出直线的实际长度。再输sc，回车，选中户型图片及直线，在比例中输参考尺寸/实际长度，回车，就能将户型图图片整体缩放至实际尺寸。
- 07

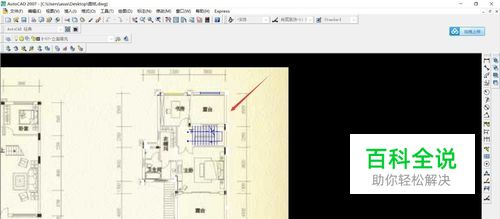

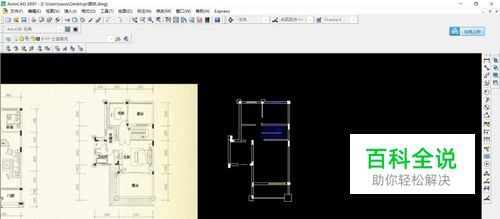

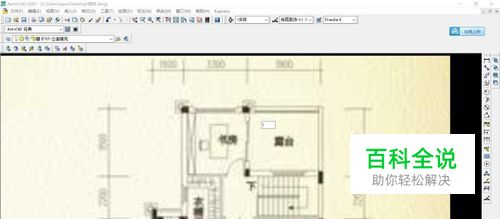

输l，回车，然后沿着户型图描线，尺寸基本就是对的上的。
