单片机入门教程

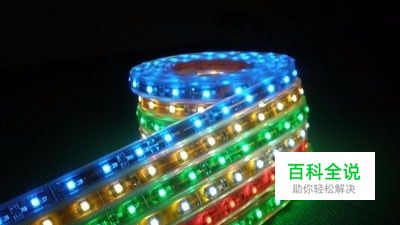

今天我们先为大家带来一个简单的实验：点亮一个发光管。 light emitting diode （发光二极管）的缩写就是我们生活中经常遇见的LED。

操作方法

  • 01

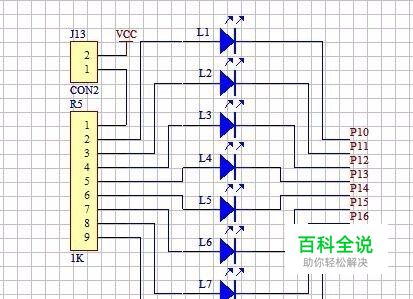

    如图， 下图是实验板上的8个发光二极管，今天就为大家介绍一下点亮第一个发光管具体程序。

  • 02

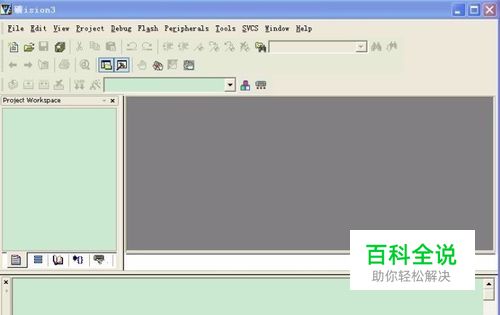

    首先， 打开keil 先建立一个工程 Project->New project 。如图：

  • 03

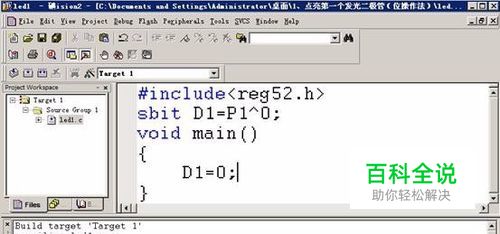

    然后我们输入这个程序，大家不要搞错输入啊! #include<reg52.h> sbit D1=P1^0; void main() { D1=0; } 最后，如图所示：

  • 04

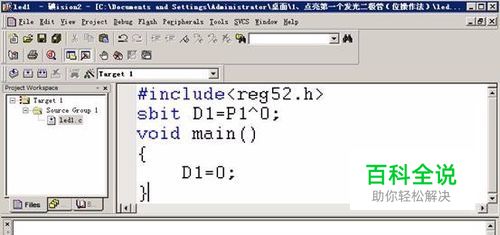

    点击全部编译快捷按钮，此时会进入编译后的界面，如图： 下面这些东西含义就是 创建目标“Target1” 编译文件led1.c… 链接… 程序大小：内部RAM＝ 9.0个字节　外部RAM ＝0个字节，ROM空间＝18字节 工程“led1”0错误，0警告。 这就表示程序语法上没有错误。

  • 05

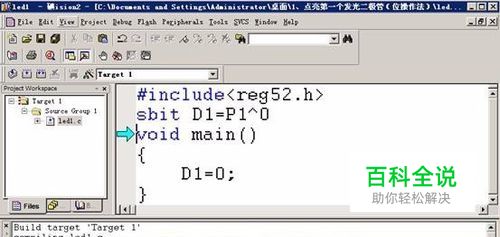

    如果发生错误会出现下图这种情况，我们点击蓝色区域会在程序中出现一个箭头，错误信息就出现在箭头附近。 下图这种情况就是缺少一个“；”。

  • 06

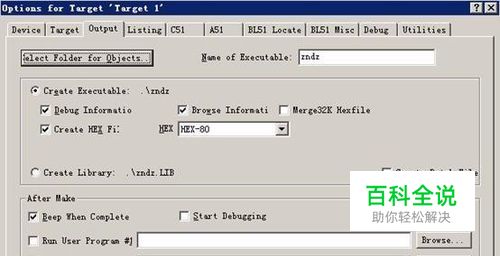

    写完代码就保存，然后编译下载。回到编辑页面点击Project->Option for target 'target1'  Output->选上Create Hex fi:，点击确定。

  • 07

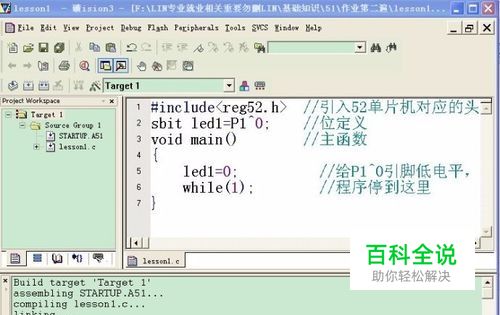

    编译无误后，会出现如图所示的内容:

  • 08

    把板子和电脑连上 台式机用出口线 ，笔记本用USB，打开STC-ISP，接口选好，点打开程序文件找到生产的HEX文件，选中，然后下载，因为用串口传输数据，所以单片机要冷启动，也就是先点下载程序，然后打开开发板上的电源。这时就会看到第一个LED灯亮了。
