CISCO交换机如何配置静态路由
静态路由是指由网络管理员手工配置的路由信息， 一般来说静态路由信息是私有的，不会传递给其他的路由器，很多人询问如何配置静态路由，这里小编使用Cisco Packet Tracer软件做一个实例，让大家在实际了解下具体如何配置。
操作方法
- 01

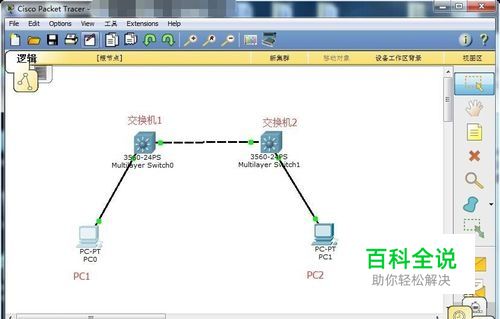

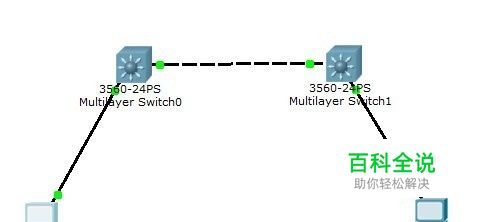

首先使用Cisco Packet Tracer搭建环境，这里使用两台交换机，两个电脑组成，PC1和交换机1的F0/1口连接，PC2和交换机2的F0/1口连接，交换机1和交换机2通过F0/24口连接，如图所示：
- 02

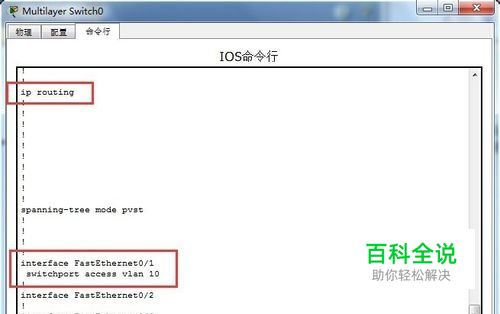

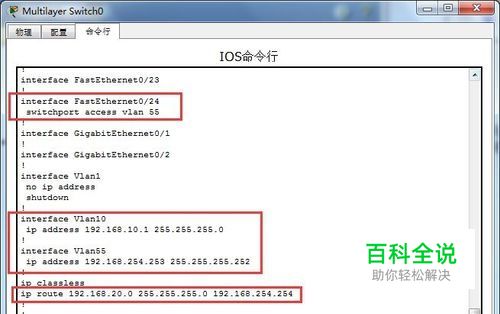

交换机1的配置如下：1、启用路由 ip routing ; 2、将接口f0/1划入VLAN10 ；3、将接口f0/24划入VLAN55；4、分别配置VLAN10和VLAN55的地址；5、配置指向VLAN20的静态路由。具体见配置截图：
- 03

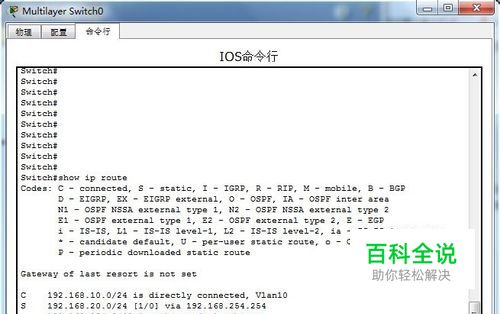

查看交换机1的路由表，如图所示：
- 04

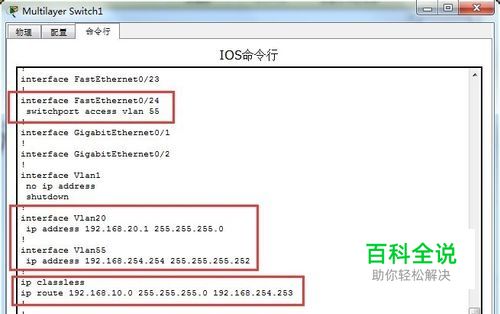

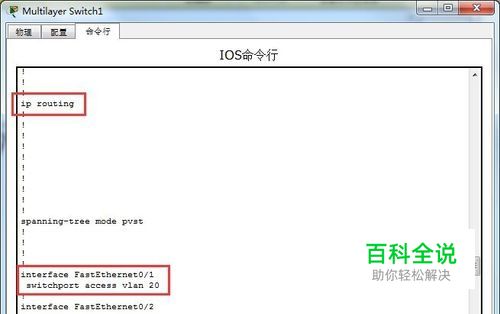

交换机2的配置如下：1、启用路由 ip routing ; 2、将接口f0/1划入VLAN20 ；3、将接口f0/24划入VLAN55；4、分别配置VLAN20和VLAN55的地址；5、配置指向VLAN10的静态路由。具体见配置截图：
- 05

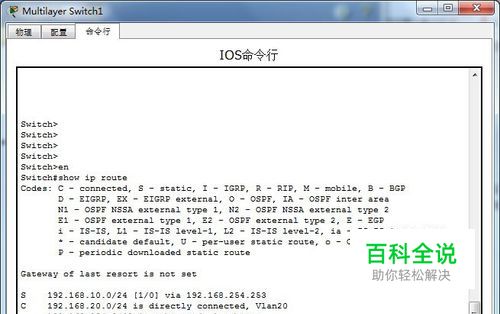

查看交换机2的路由表，如图所示：
- 06

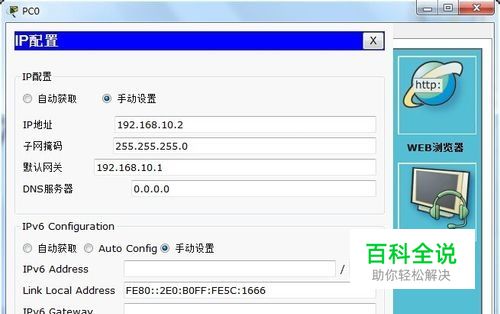

PC1配置IP地址，如图所示：
- 07
PC2配置IP地址，如图所示：
- 08
最后我们在PC1测试能否PING通PC2，即两个网段能否通过静态路由实现互通，结果是能PING通。
