收音机:传统超外差式收音机的工作原理
几个关键点:1、电路结构通常分三部份:高频部份、中频部份和低频部份。2、超外差式收音机的本振频率(也称本机振荡频率)总是比所要接收的广播信号的频率高一个固定的中频频率。对于中短波段,这个中频频率是465KHZ,例如要接收频率为535KHZ的中波信号,那么本振的频率必需为535KHZ+465KHZ=1000KHZ;对于调频波段,这个中频频率是10.7MHZ,例如要接收频率为100MHZ的调频信号,那么本振的频率必需为100MHZ+10.7MHZ=110.7MHZ。3、调台的本质就是改变本振频率。例如对于调频收音机,调节本振频率为110.7MHZ,就是接收频率为100MHZ的调频电台,同理,收音机从88MHZ调到108MHZ,其实就是调节本机振荡频率从98.7MHZ到118.7MHZ。4、人耳能听到的声音信号的频率属低频信号(通常是20HZ-20KHZ),通常传得不远,把它比喻成人或货物,所以要搭载上类似飞机这样的高频信号才能传送到更远的地方,装载的过程称为“调制”,电波的频率越高能够传送得越远,收音机收到了,把货物卸下的过程就叫“解调”。5、解调的声音强度不够大,我们人耳听不到,所以要经过音频功率放大我们才能听得到。

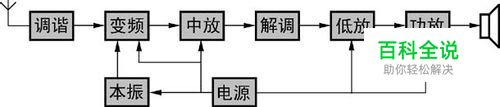

了解了以上几个关键点,那么您对收音机的工作原理就不难掌握了,以下是两张较典型的超外差式收音机的工作原理方框图:
操作方法
- 01
调谐回路也叫天线输入回路,也就是调台,我们刚才说了,调台的本质就是改变本振的频率。例如对于调频收音机,调节本振频率为110.7MHZ,就是接收频率为100MHZ的调频电台。
- 02
“变频”模块的作用就是产生刚才所说的中频信号,将高频降下来,等同于我们下飞机后转乘汽车。
- 03
”解调”模块就是我们刚才所说的卸货的过程,就是将声音信号从中频信号中取出。
- 04
“低放”(低频放大)和“功放”(功率放大)模块的作用是一样的,就是将声音一步步放大,例如第一步放大只能供给耳机听,但推动不了喇叭,那么再作一次放大,让它能推动喇叭发出声音。
- 05
“电源”模块就不用多说了,做这些活都需要能量,人是铁饭是钢,机器也一样。AGC电路先别管它,我们以后再详谈。
